Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

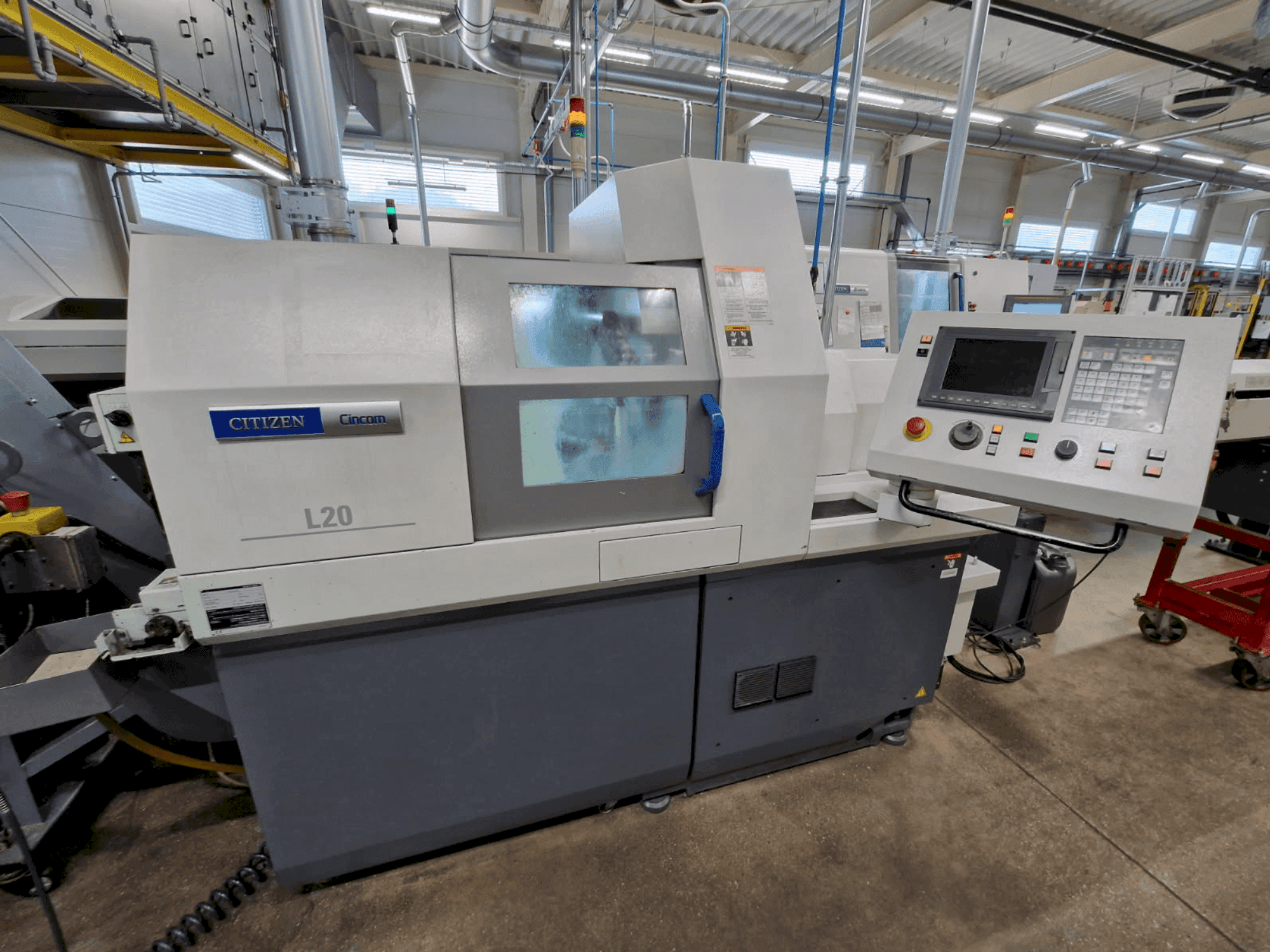

CITIZEN Cincom L20E-2M8 ar FMB Bar padevēju un LNS skaidu konveijeru

Iekārta ir piemērota efektīvai virpošanai ar diametru līdz 20 mm.

Mašīna ir konstruēta tā, lai tajā varētu ievietot līdz pat 37 instrumentiem sarežģītu izstrādājumu apstrādei.

Instrumentu mezglu komplekts:

Vertikālais turētājs ar 5 instrumentiem

4-7 rotējoši instrumenti šķērsvirziena radiālai apstrādei.

3-9 urbšanas instrumenti priekšējai apstrādei

0-4 rotējošie instrumenti pretvārpstai

4-10 urbšanas instrumenti pretvārpstai

Pamata konfigurācija

Pamatgultne: bloka lējums ar spēcīgām lineārajām vadotnēm (termiskā un vibrācijas stabilitāte).

Galvenā vārpsta: 10 000 apgr./min, C-ass, Ø caurums 26 mm (maks. stienis Ø20 mm).

W1: vertikāls turētājs ar 5 instrumentiem (12 × 12 × 130 mm)

3 × GSC1310 radiālie rotējošie instrumenti ER16 (1 kW, 7500 apgr./min)

GSE3210 rotācijas bloks, regulējams 0°/90° leņķī, frēzēšanas blokam (3 × GSC1310 ER16).

U124B urbšanas bloks (2+1) dziļiem urbumiem

Pretvārpsta: 8000 apgr./min, pēc izvēles C ass, jauda 0,75/1,5 kW

U153B piedziņas instrumentu bloks pretvārpstai (0,75 kW) + 4× SAU819 adapteri Ø19,05

Vadības ierīce: Mitsubishi Meldas 700 (Windows OS, uzlabots procesors, LCD 8,4")

Vienlaicīga apstrāde uz galvenās un palīgvārpstas

Jauns bīdāmo durvju vāka dizains, kas ietaupa vietu

Tehniskie dati

Galvenais vārpsta

Maksimālais virpošanas garums: 200 mm

Caurlaides diametrs: 26 mm

Maksimālais stieņa Ø: 20 mm

Ātrums: 200-10 000 apgr./min

Jauda: 2,2 / 3,7 kW

Pozicionēšana: C ass (0,001°)

Pretvārpsta

Maksimālais stieņa Ø: 20 mm

Ātrums: 200-8000 apgr./min

Jauda: 0,75 / 1,5 kW

Pozicionēšana: C ass:

Maksimālais apstrādājamās detaļas garums aptverē: 80 mm

Piedziņas instrumenti

Ātrums: 200-7 500 apgr./min.

Jauda: 1 kW

5 instrumenti (vertikālais turētājs) + 4-7 radiālie + 3 Z virzienā.

Instrumenti

5 instrumenti (12 × 12 × 130 mm)

3 pozīciju urbšanas bloks uz pretvārpstas (3 × Ø25,4 mm)

Atpakaļgaitas apstrādes turētāji: 3-6 (Ø19,06 mm)

Vadotnes

Uzgaļi: E145

Vadotnes bukses: Neukomm 22.001

Mašīna ER16 / ER11

Papildu aprīkojums

• Spriegotājs Ø25 mm

• 15 bāru sūknis pretvārpstas skalošanai

• SAU819 adapteri līdz Ø8 mm

• Transformators 3×400 V/3×200 V, 10 kW

• Atlikumu konveijers LNS MH-HB

• FMB Minimag 20/3200 stieņu padevējs
