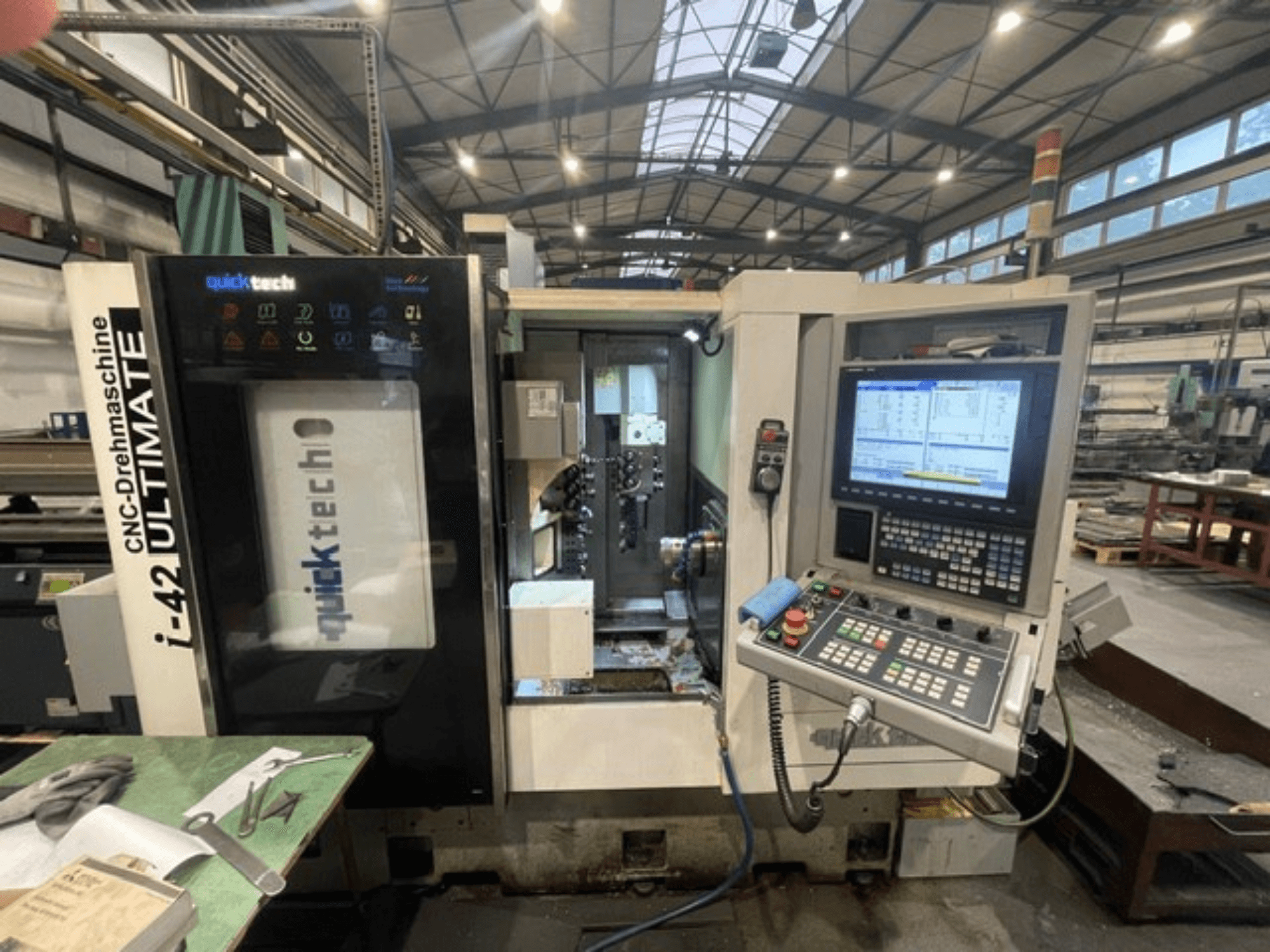

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Vadība

  • Mitsubishi M720 CNC

  • 15" LCD displejs

  • Durvis ar LED indikatoriem

  • Darbības signalizācija un automātiskais trauksmes slēdzis

  • Iebūvēta saziņa/interfeiss ar joslu padevēju

  • CE zīme

  • Rokasgrāmata/rokasgrāmata

• Galvenā vārpsta

  • Gultņu diametrs: 100,0 mm

  • Maksimālais stieņa diametrs: 42 mm

  • Maksimālais apstrādes garums: 250,0 mm

  • Uzgrieznis: DIN-173E42B

  • Vārpstas priekšgals: Ø: 1,5 mm: A2-5

  • Vārpstas urbums: 44,0 mm

  • C ass: 0,001°

• Pretvārpsta

  • Maksimālais stieņa diametrs: 42 mm

  • Maksimālais apstrādes garums: 100 mm

  • Uzgrieznis: DIN-173E-42B

  • Vārpstas priekšgals: A2-5

  • Ātrums: 4000 apgr./min

  • Jauda: 3,7 kW

  • C1 ass: 0,001°

• Ceļi un asis

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Servomotori (X, Y, Z, X1, Y1, Z1): Katrs motors: Mitsubishi AC servo, 1,5 kW (katrs).

  • Indeksēšana no instrumenta pozīcijas: 0.3 s

  • Instrumenta maiņas laiks (griezums/izgriešana): 0,5 min: 0.6 s

• Instrumentu galva (galvenā)

  • Kombinētais tips

  • Instrumenti: 6 ārējie, 5 iekšējie

  • Ārējo instrumentu izmērs: 20,0 × 20,0 mm

  • Maksimālais iekšējais rīks: ER20 / 20,0 mm

• Piedziņas instrumenti (galvenie)

  • B ass ar 12 piedziņas instrumentiem

  • Jauda: Mitsubishi AC Servo, 15 kW

  • Ātrums: 4000 apgr.

  • Maksimālais rīku izmērs: ER-20

  • Maksimālais urbšanas diametrs: 12 mm

  • Maksimālais vītņu skaits: M10 × 1.5

• Instrumenta galviņa (skaitītājs)

  • Kombinētais tips

  • Instrumenti: 5 ārējie, 9 iekšējie

  • Ārējo instrumentu izmērs: 20,0 × 20,0 mm

  • Maksimālais iekšējais rīks: ER20 / 20,0 mm

• Piedziņas instrumenti (skaitītājs)

  • Skaits: 6 (3 aksiālie, 3 radiālie)

  • Jauda: Mitsubishi AC servo, 1,5 kW

  • Ātrums: 4000 apgr./min

  • Maksimālais rīka izmērs: ER-20

  • Maksimālais urbšanas diametrs: 12 mm

  • Maksimālais vītņu skaits: M10 × 1.5

• Hidrauliskā sistēma

  • Hidrauliskais motors: 0,75 kW

  • Maksimālais sistēmas spiediens: 50 kg/cm3

• Eļļošanas sistēma

  • Eļļošanas motors: 25 W

  • Tvertnes tilpums: 2 l

• Dzesēšanas sistēma

  • Dzesēšanas šķidruma tvertne: 200 l

  • Dzesēšanas šķidruma motors: DZESĒŠANAS TVERTNE: 1/4 ZS

  • Dzesēšanas šķidruma spiediens: 2,5 MPa

• Garums: 2900 mm (3500 mm, ieskaitot skaidu transportieri, kas ir mašīnas daļa)

• Standarta aprīkojums iekļauts

  • Pamataprīkojums ar instrumentiem

  • Instrumentu turētājs un aptveres komplekts

  • Automātiska eļļošana

  • Skaldņu novadītājs/skaiduļu transportieris (integrēts, saskaņā ar izmēru piezīmi)

  • Apstrādājamo detaļu noņemšana (lāpsta) - ja integrēta

  • 15" LCD displejs

  • Darbības signalizācija un automātiskais trauksmes slēdzis

  • Rokasgrāmata/rokasgrāmata

  • Durvis ar LED indikatoriem

Papildu aprīkojums

• Automātiskais stieņu padevējs, garums 1200 mm

• Apstrādājamo detaļu noņemšanas konveijers

• Gabalu noņemšanas lāpsta (ja ir kā ārējais mezgls)

• Transformators 380-440 V, 60/50 Hz
