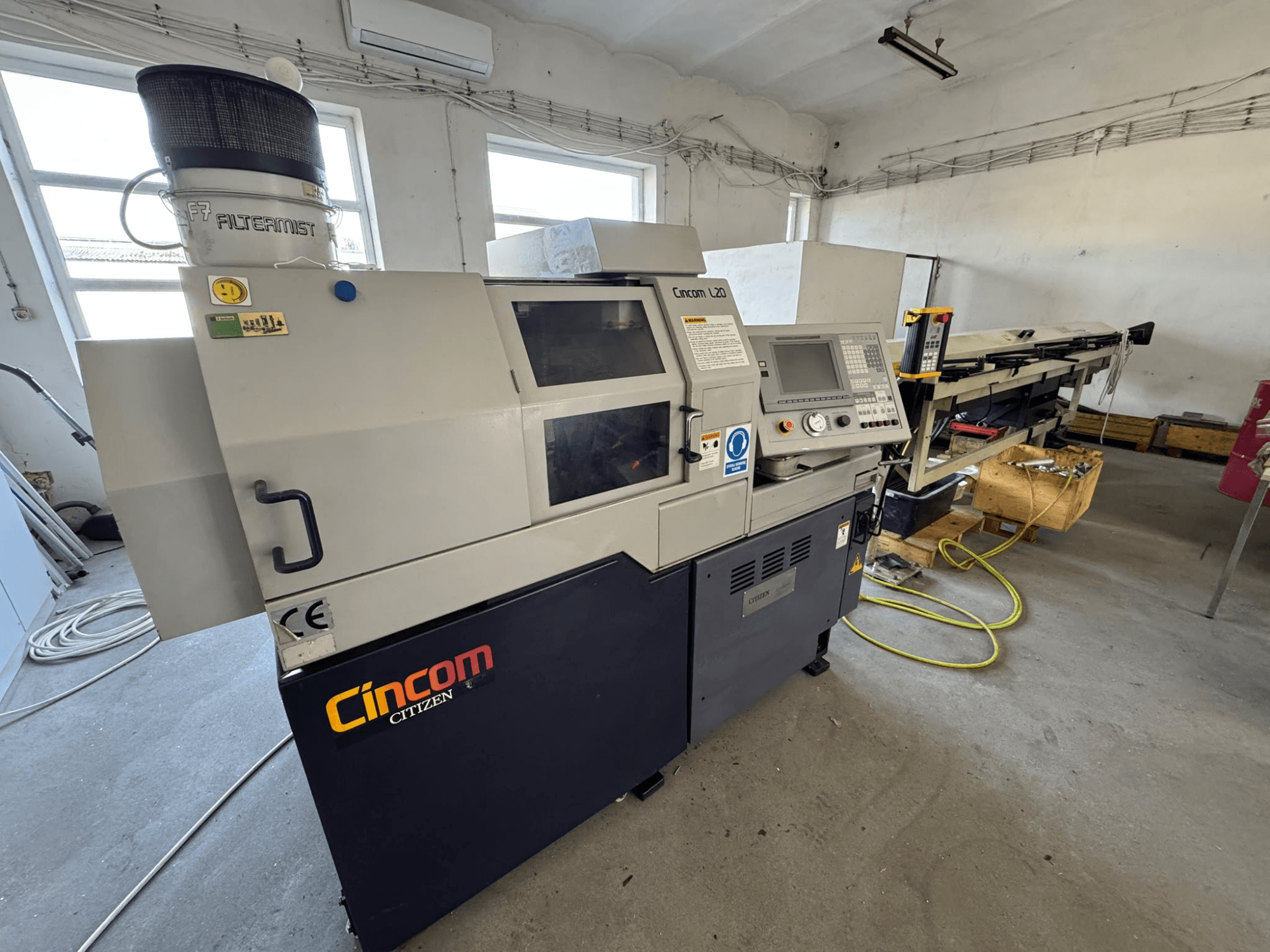

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Maksimālais apstrādes diametrs: 20 mm

• Ieteicamais apstrādes diametrs: 6–20 mm

• Maksimālais apstrādes garums: 200 mm vienā nostiprināšanā

• Galvenā vārpstas apgriezienu regulēšana: bezpakāpju, S5 ciparu

• Galvenā vārpstas indeksēšana: 1 grāds

• Maksimālais priekšējās urbšanas diametrs: 10 mm

• Maksimālā priekšējā vītņu griešanas jauda: M8 ar vītņgriezi / M6 ar vītņgriezni

• Aizmugurējais vārpsts: iekļauts

• Aizmugurējā vārpsta maksimālais skavas diametrs: 20 mm

• Aizmugurējā vārpsta ātrums: 200–8000 apgr./min

• Aizmugurējā vārpstas ātruma regulēšana: bezpakāpju, S4 cipari

• Aizmugurējā vārpstas indeksēšana: 1 grāds

• Maksimālais aizmugurējās urbšanas diametrs: 8 mm

• Maksimālā aizmugurējā vītņu griešanas jauda: M6

• Maksimālais aizmugurējās apstrādes garums: 80 mm

• Maksimālais detaļas izvirzījums no aizmugurējā vārpsta: 30 mm

• Šķērsvirziena aktīvā instrumenta urbšanas jauda: 7 mm

• Šķērsvirziena rotējošā instrumenta vītņgriešanas jauda: M6

• Šķērsvirziena rotējošā instrumenta ātrums: 200–5000 apgr./min

• Priekšējā rotējošā instrumenta urbšanas jauda: 5 mm

• Priekšējā rotējošā instrumenta vītņu griešanas jauda: M5

• Priekšējā rotējošā instrumenta ātrums: 200–5000 apgr./min

• Aizmugurējā rotējošā instrumenta urbšanas jauda: 4 mm

• Aizmugurējā rotējošā instrumenta ātrums: 200–5000 apgr./min

• Maksimālais instrumentu skaits: 16

• Virpošanas instrumentu stacijas: 7

• Šķērsurbšanas instrumentu stacijas: 3

• Priekšējās urbšanas instrumentu stacijas: 3

• Aizmugurējās urbšanas/apstrādes instrumentu stacijas: 3

• Virpošanas instrumentu kāta izmērs: 12 x 12 x 130 mm

• Rotācijas instrumenta kāta diametrs: 7 mm ar ER11 / AR11, 10 mm ar ER16 / AR16

• Instrumentu turētāja uzmavas diametrs: 19,05 mm

• Vadības uzmava: L20, 20,01 mm

• X1 ass gājiens: 45,5 mm

• Y1 ass gājiens: 294 mm

• Z1 ass gājiens: 205 mm

• X2 ass gājiens: 316 mm

• Z2 ass gājiens: 180 mm

• Ātrgaitas pārvietošanās X1 / Y1 / Z1: 20 m/min

• Ātrgaitas pārvietošanās X2 / Z2: 20 m/min

• Minimālais ievades solis X1 / Y1 / Z1: 0,001 mm

• Minimālais ievades solis X2 / Z2: 0,001 mm

• Maksimālais stieņa garums: 2500 mm

• Centra augstums: 1050 mm

Papildu aprīkojums

• Stieņu padevējs: LNS Hydrobar Mini-Sprint S2
