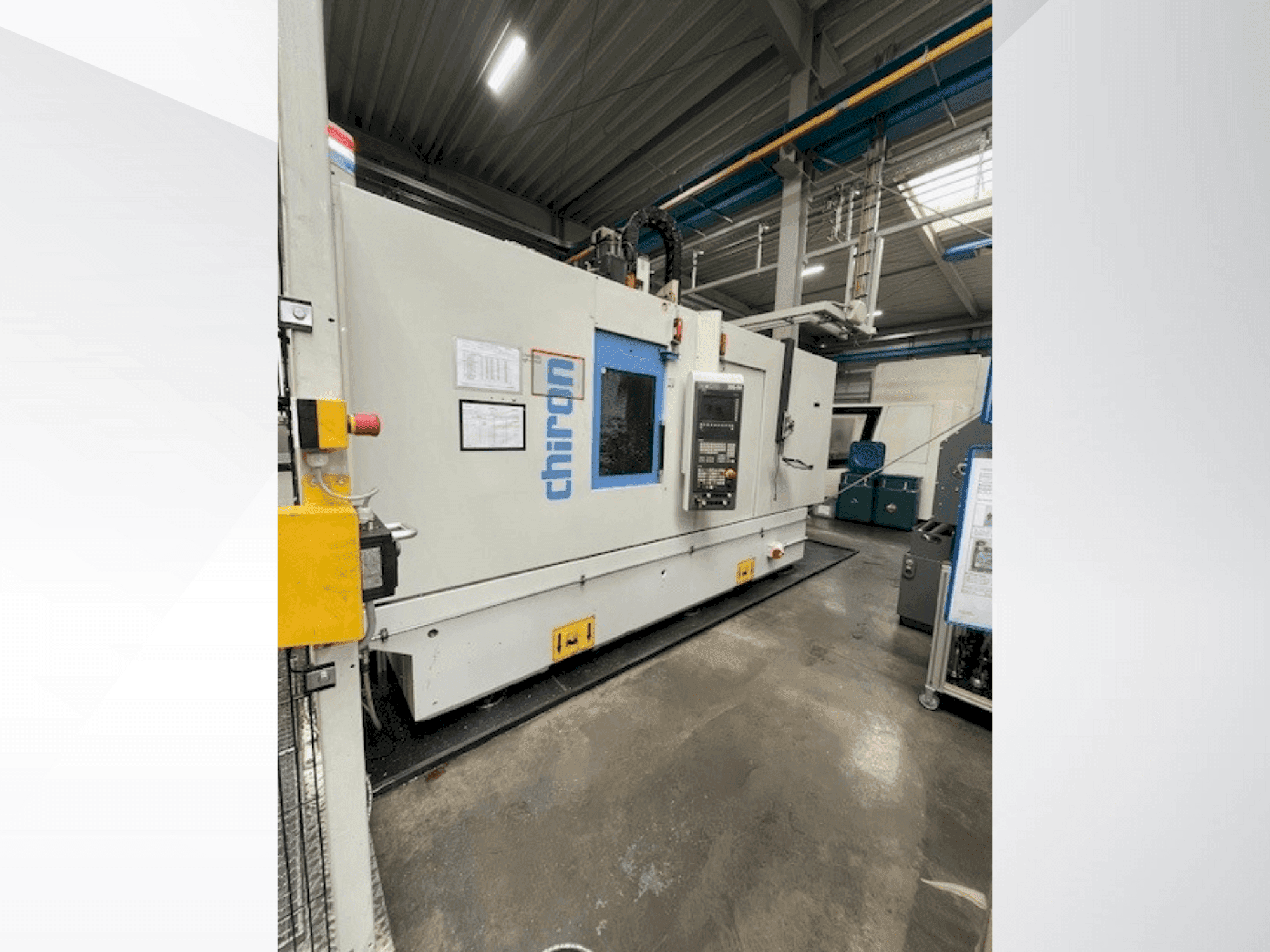

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Papildaprīkojums

• - PAPILDU IESPĒJAS: robots, visa šūna, ieskaitot konveijera lentes, PLC, apgriešanas stacija

Papildus informācija

Mašīnas priekšrocības

• Tehniskās mašīnas priekšrocības:
  • - Instrumentu pozīcijas: 2x35
  • - Instrumenta maksimālais garums: 380 mm

Papildu informācija

• - Šļakatu aizsargpanelis ar pilnībā noslēgtu darba zonu/ar iekraušanas durvīm, elektriski aizsargātas/ieskaitot nomaināmus drošības logus/Darba zonas starpsiena ar nerūsējošā tērauda žalūzijām/Augstums 2340 mm virs grīdas, ieskaitot mašīnas apgaismojumu/Mini vadības panelis ar starta un atiestatīšanas pogu M61/M62 palešu organizēšanai/Integrēta sagataves maiņas ierīce IWW 0/180°/optimālai skaidu plūsmai ar centrālo starpsienu, kas izgatavota no lokšņu tērauda/Sagataves maiņas laiks aptuveni 3,5 sekundes, atkarīgs no svara, pašregulējošs/pateicoties pašmācības ātruma kontrolei./Transportēšanas slodze katrā pusē 0 - maks. 250 kg/Maks. 120 kg svara starpība starp abām galda pusēm./ Katra galda puse ir sagatavota rotējošā galda komplekta uzstādīšanai./ Attālums starp vārpstas stiprinājumu un grozāmo centru/punktu/WW vismaz 75 mm/ Kustības ceļi: X ass 630 mm/ Y ass 530 mm/ Z ass 450 mm/ Tvertnes skalošanas sistēma ar dzesēšanas šķidruma pieslēgumu/ NC rotējošais galds, tips ATU 200/ Integrēts integrētajā sagataves maiņas ierīcē IWW 0/180°/ Ar hidraulisku iespīlēšanu, noturēšanas griezes moments 1200 Nm,/ Atkārtojamība +5" ar/ priekšējo plāksni © 225 mm, ar centrēšanu® 60 -0,008,/ Pretgultnis ar hidraulisku iespīlēšanu, noturēšanas griezes moments 800 Nm./ Rotējošā galda un pretgultņa pusē. Pagrieziena rādiuss 285 mm/ 7. vai 5. NC ass, gatavs spraudņa pievienošanai/ Regulēts pneimatiskais savienojums blīvējošam gaisam/ Vadāms hidrauliskais savienojums iespīlēšanai./ Rotācijas caurvade 2 x 5 virzienu/ Rotējošā galda puse: 4 x hidrauliskā/pneimatiskā, 1 x pneimatiskā/ 4 x hidrauliskā/pneimatiskā pretgultņa pusē, 1 x pneimatiskā/ Darba zona - rotējošā galda piešķire/ AF1 Rotējošais galds ATU 200/ AF2 Rotējošais galds ATU 200/ Divkāršā vārpstas balsts/ Sagatavots 2 galveno vārpstu motoru ar vārpstām ievietošanai/ Vārpstas attālums X asī 400 mm/ Galvenās vārpstas piedziņa ar 2 maiņstrāvas motoriem/ Pneimatiski darbināma, ar instrumenta skavas uzraudzību/ 11,0 kW pie 100% darba cikla/ 25,3 kW pie 15% darba cikla/ Ātrums līdz 12 000 apgr./min/ Maks. griezes moments 140 Nm/ Urbšanas jauda 2 x 42 mm/ tēraudā E355/ Automātisks instrumentu mainītājs/ ar izturīgu, pilnībā iekapsulētu uztveršanas ķēdes magazīnu/ 2 x 35 instrumentu pozīcijas/ HSK-A 63 DIN instrumenta kāts 69893/ Instrumenta platums maks. 78 mm/ Instrumenta platums ar brīvām blakus esošajām pozīcijām maks. 140 mm/ Instruments Garums maks. 380 mm/ Instrumenta svars maks. 8,0 kg (maks. magazīnas slodze 240 kg)/ Instrumenta maiņas laiks apm. 0,9 s (atkarībā no vadības sistēmas)/ Sagatavošanās laiks apm. 2,2 s (atkarībā no vadības sistēmas)/ Padeves piedziņa X, Y un Z asīm/ Digitālās piedziņas ar tiešās pozīcijas mērīšanas sistēmām, pārspiediena pielietojums/ Ātrgaitas ātrums 75 - 75 - 75 m/min/ Ass paātrinājums 1,0 - 1,4 - 1,6 g/ SIEMENS CNC vadības 840D risinājumu līnija/ ieskaitot 10,4 collu TFT krāsu ekrānu/ pilna tastatūra/ operatora panelis OP010S/ 1280 1 (TCU / NCU 720.3, 1 kanāls)/ Lietotāja saskarne Operate/ NC RAM 3 MB (maks. 1 MB pieejams)/ (maks. 200 programmas pieejamas)/ detaļu programmu izpildei saskaņā ar DIN 66025/ CF karte ar 8 GB atmiņas ietilpību (maks. 3 GB pieejams)/ Jaudas displejs, darba stundas un sagataves skaitītājs ekrānā, ekrāna aizvēršana, piekļuves autorizācija ar atslēgas slēdzi, NC diagnostika ar palīdzības funkciju, mašīnas diagnostika, USB saskarne vadības panelī./ Priekšskatījums ar dinamisko priekšvadības vadību, orientēta vārpstas apturēšana, restartēšana programmā, apakšprogrammu tehnoloģija augsta līmeņa valodā un parametros, vienlaicīga programmēšana, ciklu atbalsts, urbšanas cikli G81-G89, urbšanas un frēzēšanas modeļi, mērīšana JOG, M un T funkcijās, instrumentu nobīdes ģeometrijai, nodilumam, 4 saglabājamas nulles punkta nobīdes G54-G57, 30 nulles punkta nobīdes, izmantojot G funkcijas. Programmējams, instrumenta rādiusa korekcija ar krustošanās punkta aprēķinu, fāžu un rādiusu ievietošana, pārejas rādiusi, kontūru programmēšana, mēroga koeficients, spoguļi, polārās koordinātas, apļveida interpolācija (pilna apļa programmēšana)./ 3D interpolācija, spirālveida interpolācija./ Pateicoties izgudrojumam ar svaigiem skaņas viļņiem/ Tīkla kabeļi nav iekļauti./ Skaidu konveijers (skrāpja lente)/ Tvertnes tilpums 200 l/ Sūkņa jauda 250 l/min pie 1,4 bar/ Dzesēšanas šķidruma tīrīšana caur spraugām veidotu sietu/ Skaidu konveijera izmešanas augstums 1050 mm/ Skaidu konveijera izmešanas virziens pa kreisi/ 1640 1/ Dzesēšanas šķidruma sistēma TPF 350 / FKA 900/ (arī dūņas veidojošiem materiāliem, piem., pelēkajam čugunam, GGG, Al ar Si >/= 12%)/ Tvertnes tilpums 900 l/ Sašķidrinātās gāzes sūknis 100 l/min pie 2,4 bar līdz 250 l/min pie 2,3 bar/ Energoefektīvs frekvences kontrolēts augstspiediena sūknis/ 43 l/min pie 20 bar līdz 35 l/min pie 70 bar/ Vario spiediena samazināšanas vārsts 8 programmējamiem spiediena līmeņiem/ Iepriekš iestatīts uz 20, 30, 40, 50, 55, 60, 65, 70 bar
