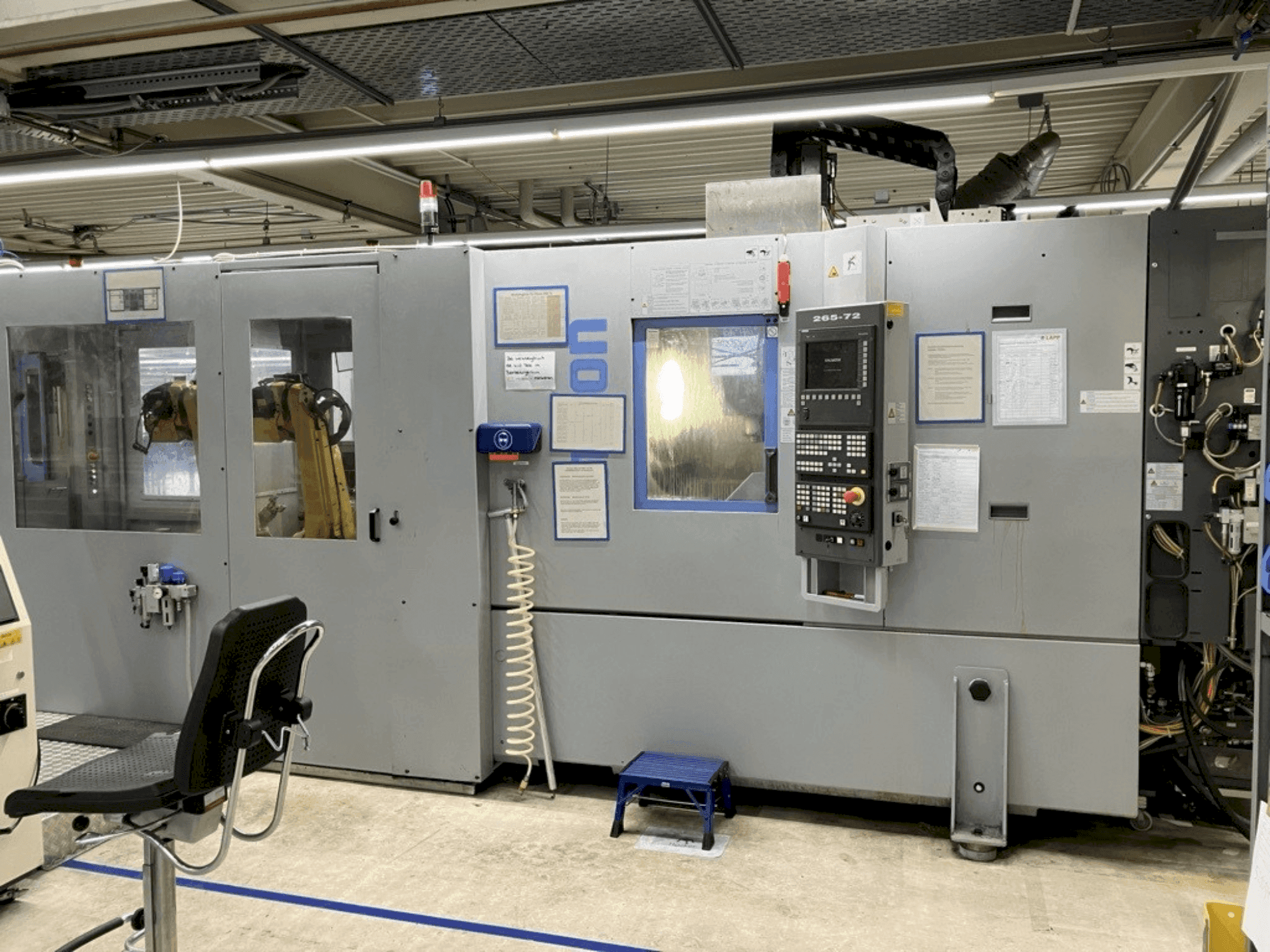

Šis 3 asu CHIRON FZ 12 KW vertikālais apstrādes centrs tika ražots 2012. gadā. Tam ir ātrgaitas vārpsta ar maksimālo apgriezienu skaitu 12 000 apgr./min un Z ass ātrums līdz 60 m/min. Mašīna ir aprīkota ar 24 slotu automātisko instrumentu mainītāju, un tā spēj apstrādāt līdz 500 kg smagu galdu. Ideāli piemērots precīzas apstrādes uzdevumiem. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu. Divas Chiron vienības kombinācijā ar divām x Fanuc M - 20iA (2011)
Pārskats
- zīmols: CHIRON
- gads: 2012
- MODELIS: FZ 12 KW + Fanuc M - 20iA (2011)
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
Tehniskā informācija - CHIRON FZ 12 KW + Fanuc M - 20iA (2011)
Izmēri
- Galda slodze: 500 kg
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 550 mm
- Y ass pārvietošanās: 320 mm
- Z ass pārvietošanās: 360 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 5 kg
- Vārpstas ātrums: 12000 RPM
Papildus informācija
Mašīnas priekšrocības
Mašīnu tehniskās priekšrocības
Vadāmās asis: 6 asis
Darbības rādiuss: 704 mm
Paātrinājums/ palēninājums: 1: 0 līdz 12000 min-1 0. 6 sekundēs
Saspiešanas virsma: 820 x 440 mm²
Urbšanas jauda st 60: Ø 16 mm
Vītņurbšana: m 16
Frēzēšanas jauda st 60: 80 cm³/min.
Paātrinājums: x un y ass 0. 7 g, z ass 1. 0 g.
Papildu informācija
Kustības asis Kustības diapazons un ātrums: J1: 340°/360° (pēc izvēles) pie 350°/s J2: 200° pie 350°/s J3: 388° pie 400°/s J4: 380° pie 450°/s J5: 240° pie 450°/s J6: 720° pie 720°/s Pieļaujamais slodzes moments: J4 un J5: 11,9 Nm J6: 6,7 Nm Atkārtojamība: +/- J1: 195°/s J2: 175°/s J3: 180°/s J4 un J5: 400°/s J6: 600°/s Pieļaujamais slodzes moments J4 un J5: 7,7 Nm J6: 9,8 Nm Instrumenti Automātiskais instrumentu mainītājs: Instrumentu kabatas: 24 Instrumentu nomaiņas laiks: aptuveni 0,9 s Tērauda nodalīšanas laiks: aptuveni 2,4 s Apstrādājamās detaļas tiek piegādātas, izmantojot automātisko padeves sistēmu, un tās secīgi tiek ievietotas Chiron apstrādes centros ar diviem Fanuc industriālajiem robotiem. Atkarībā no procesa specifikācijām tie tiek vai nu automātiski novietoti uz paliktņiem, vai tālāk apstrādāti pakārtotā posmā, piemēram, kniedējot. Visa sistēma darbojas pilnīgi automātiski.
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
