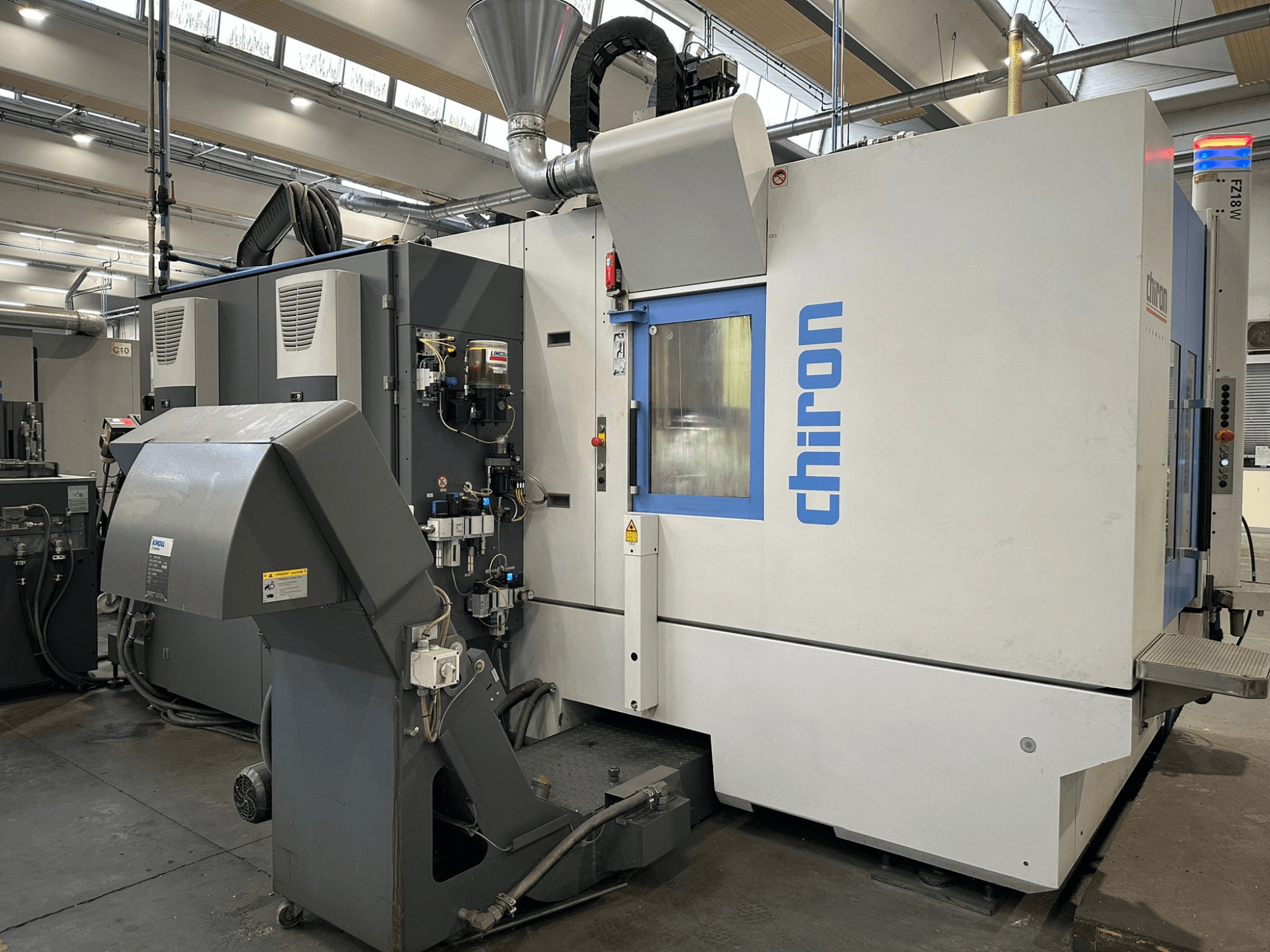

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Asu skaits: 5 (X, Y, Z + 2 rotācijas asis, izmantojot paleti/rotācijas galdu)

• Vārpsta:

  • Maiņstrāvas vārpstas motors: 7,5 kW (100% slodze), 22,0 kW (10% slodze): 7,5 kW (100% slodze), 22,0 kW (10% slodze)

  • Maksimālais griezes moments: 140 Nm

  • Konusveida grieziens: 1: HSK-A63 (DIN 69893)

  • Urbšanas kapacitāte: Ø 42 mm

  • Caururbšanas jauda: 42 mm (42 mm), 42 mm (42 mm): M30

  • Frēzēšanas jauda: 500 cm³/min (tērauds E355)

• Instrumentu mainītājs:

  • Tips: Pilnībā slēgts ķēdes magazīns

  • Ietilpība: 70 instrumenti

  • Maksimālais instrumentu Ø: 78 mm (160 mm ar brīvām blakus pozīcijām)

  • Maksimālais instrumentu garums: 380 mm

  • Maksimālā magazīna slodze: 240 kg

  • Instrumentu maiņas laiks: ~0,9 s

  • Laiks no mikroshēmas līdz mikroshēmai: ~2,6 s

• Pie padeves ātrums un dinamika: 1:

  • Ātra pārvietošanās (X/Y/Z): 75 m/min

  • Paātrinājums: 0.6 - 1.2 - 1.4 g

  • Piedziņas: Tiešās digitālās piedziņas ar absolūto mērīšanas sistēmu

• Mašīnas funkcijas/lietderības:

  • Automātiska darba zonas un piederumu mazgāšana

  • Automātiska centralizēta smērvielu eļļošana

  • Hidrauliskais agregāts: 200 bāru

  • Saspiestā gaisa apstrāde ar filtrāciju līdz 0,01 µm

  • Mašīnas sastāvdaļu dzesēšanas bloks

• Mērīšana, uzraudzība, programmatūra:

  • FANUC 3D sadursmju kontrole

  • Instrumentu uzraudzība un māsas instrumentu pārvaldība

• Elektrība un saskarnes:

  • Ethernet RJ45, USB, PCMCIA

  • Attālā diagnostika: CHIRON remoteLine

  • Datu uzraudzība un OEE: CHIRON dataLine

• Atbilstība: CE

Papildu aprīkojums (roboti, automatizācija, perifērijas ierīces)

• Automatizācija/ paletizācija:

  • Automātiskais palešu mainītājs IWV 0°/180° (maiņas laiks ~ 3,5 s).

  • Rotācijas galds ATU 200, 2 vienības

    • Pozicionēšanas precizitāte/atkārtojamība: ±5″.

    • Maksimālais iespīlēšanas griezes moments: 1 200 Nm

    • Maksimālā slodze uz pusi (APC): 250 kg

    • Maksimālā svara starpība starp paliktņiem: (250 kg) 0 kg Maksimālais pieļaujamais paletes svars: 0 kg

• Dzesēšanas šķidruma un skaidu pārvaldība:

  • Dzesēšanas šķidrums caur vārpstu (predispozīcija)

  • Augstspiediena dzesēšanas šķidruma sistēma līdz 30 bāriem

  • Dzesēšanas šķidruma filtrēšana: Bungas filtrs TPF 350 S (50 µm)

  • Skaidu transportieris: Atvāžamā lentes sliedes

  • Dzesēšanas šķidruma tvertne: 230 l

  • Sūknis: 250 l/min @ 1,4 bar

• Zondēšana/instrumentu vadība:

  • Renishaw RLP40Q zonde (predispozīcija)

  • Lāzera instrumentu lūzuma kontrole (viens F1000)
