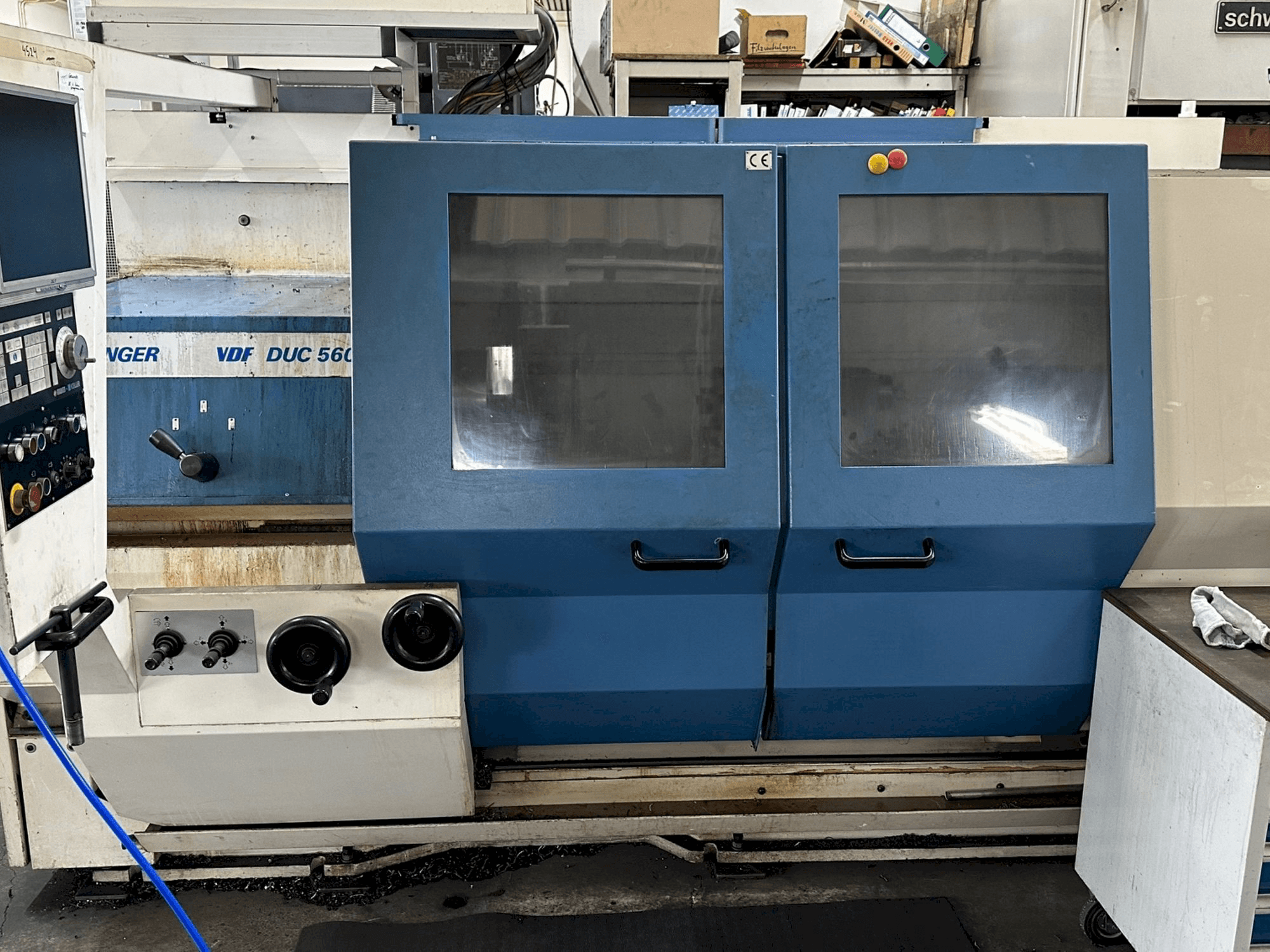

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Vārpstas urbums: 62 0 mm, galvenās vārpstas iekšējais konuss: 70 metri.
• Bezpakāpju trīsfāzu motors (maiņstrāvas motors): 0-120
• Piedziņas jauda 60%/100%ed: 19/15 kw, griezes moments maks. 60%/100% red. : 1800/1400 nm
• Pārnesuma pakāpes: 2, padeves kontrole %
• Pastāvīgs griešanas ātrums: 1-9999 m/min
• Ātruma ietekme: 50-120%, slodzes rādījums ekrānā %: 0-140%
• Trīsfāzu servopiedziņas (maiņstrāvas motors)
• Padeves diapazons plakanā un garenvirzienā: 0,01-50 mm/apgr. , padeves spēks garenvirzienā: 12500 n
• Maks. Padeves ātruma plāns (ātrā traversa): 5 m/min, parastais elkoņa gājiens gareniski: 5 m/min
• Parastais dzegas plāns: 2,5 m/min, maksimālais padeves ātrums garenvirzienā (ātrā traversa): 10 m/min

Tehniskās mašīnas priekšrocības

• Šūpoles diametrs virs gultas: 570 mm
• Šūpoles diametrs virs slīdņa: 365 mm
• Apšuvuma aizbīdņa pārvietošanās ceļš: 345 mm
• Centra augstums virs plakanas sliedes: 280 mm
• Gultas platums: 360 mm
• Gultas bīdāmās vadotnes garums: 520 mm
• Fasādes slaida platums: 225 mm, apšuvuma slaida garums: 680 mm
• Virpošanas instrumenta šķērsgriezums pacelts atbilstoši din 770: maks. 20 x 20 mm
• Vārpstas galva saskaņā ar din 55 027: 8 izmēri.
• Vārpstas diametrs priekšējā gultnī: 100 0 mm
