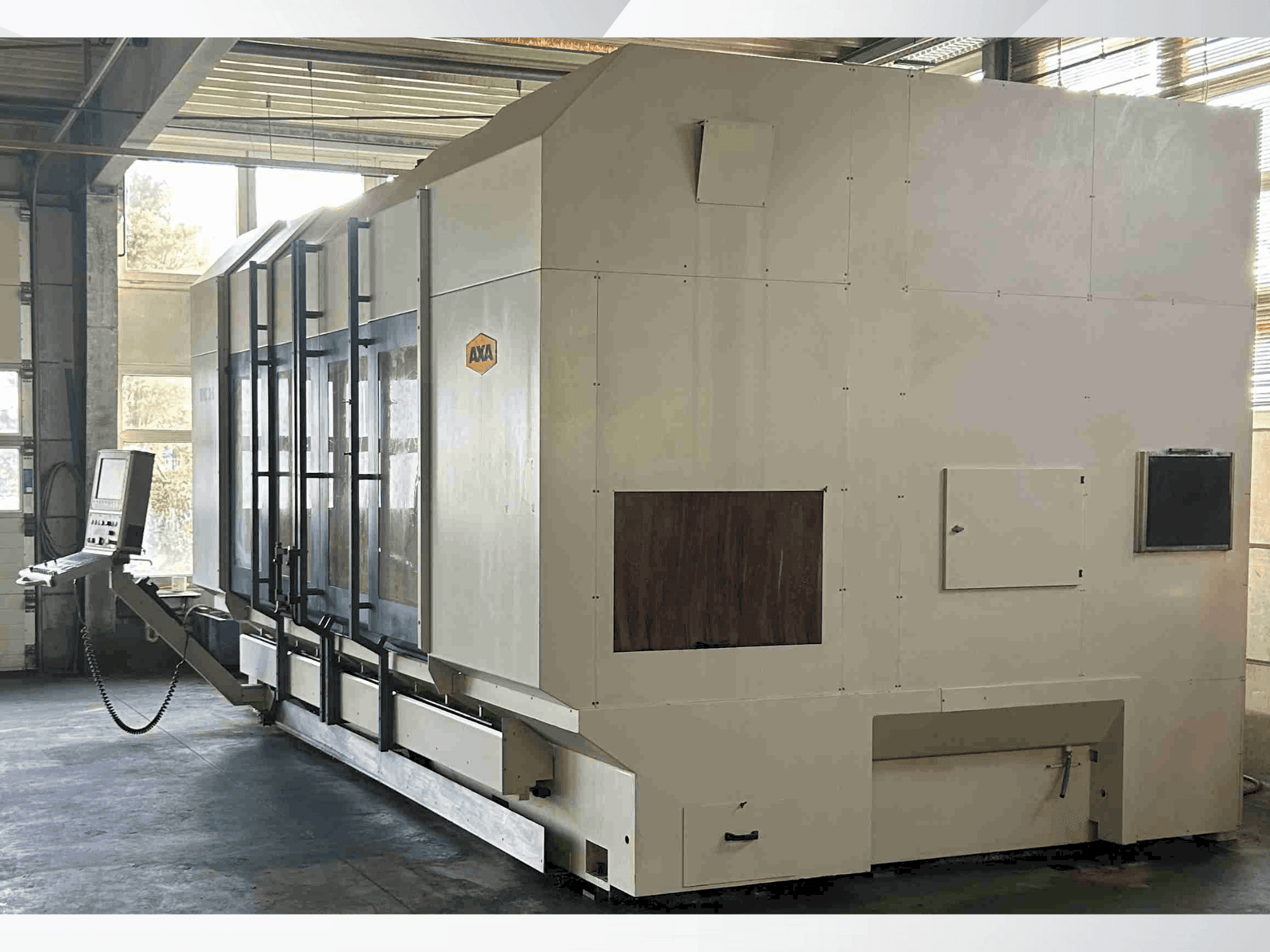

Mašīnas AXA VHC 3-3000 S  pretskats

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

77.000 €
gindumac cena
(Ex works)
saņemt oficiālu piedāvājumu
Apmeklēt iekārtu
izteikt pretpiedāvājumu
Lejupielādēt PDF

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Sazinieties ar Whatsapp
Rādīt oriģinālvalodā

Šī 5 asu AXA VHC 3-3000 S iekārta tika ražota 2006. gadā. Tā ir universāla apstrādes centrs, kas piedāvā stabilas iespējas dažādiem apstrādes uzdevumiem. Ideāli piemērota tiem, kas meklē uzticamu veiktspēju lietotā mašīnā. Lai iegūtu plašāku informāciju, sazinieties ar mums.

Pārskats

  • zīmols: AXA
  • gads: 2006
  • MODELIS: VHC 3-3000 S
  • ražošanas stundu skaits: 12965
  • pielietojuma veids: Frezavimas
  • Atrašanās vieta: Vokietija
  • iekārtas veids: Universālais apstrādes centrs
  • vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - AXA VHC 3-3000 S

Valdymo blokas

  • Prekės ženklas: HEIDENHAIN
  • Modelis: iTNC 530

Pagrindinė pavara

  • Suklio greičio diapazonas: 6000 (-15000) 1/MIN
  • Įrankio nuolydis: SK 40 (HSK-A63)
  • Ašių skaičius: 5

Judėjimas

  • X AŠIS Judėjimas: 2940 mm
  • X AŠIS Skersinė pastūma: 40 m/min
  • Y AŠIS Judėjimas: 700 mm
  • Y AŠIS Skersinė pastūma: 30 m/min
  • Z AŠIS Judėjimas: 850 mm
  • Z AŠIS Skersinė pastūma: 30 m/min
  • C AŠIS Judėjimas: +/-100º MM

Stalas

  • Stalo apkrova: 1200 kg

Rīki

  • Saugyklos angos: 36
  • Maks. įrankio skersmuo: 85 (with adjacent free slots 135 mm)
  • Maks. įrankio ilgis: 400 mm

    Papildaprīkojums

    • - Mašīnas ir aprīkotas ar C asi un +/-100º b ass galvu.

    Papildus informācija

      Mašīnas priekšrocības

      • Tehniskās mašīnas priekšrocības:
        • - Maks. Griezes moments pie 40%: 143 (-255) nm
        • - Maks. Jauda pie 40%: 30 (40) kw
        • - Dzesēšanas šķidruma padeve caur vārpstu: 40 bāri
        • - Maks. Padeves spēks: 9000 n
        • - X ass gājiens: 1760–9000 mm
        • - Svārsta gājiens: apm. X-gājiens/2 - 500 mm
        • - Y ass gājiens (horizontāli/vertikāli): 700 (900) mm
        • - Z ass gājiens (horizontāli/vertikāli): 850 (950) mm
        • - Attālums no galda līdz vārpstas priekšgalam (horizontāli/vertikāli): 250–1100 mm / 40–890 mm
        • - T veida rievas, centrālā rieva kā izlīdzināšanas rieva h7: 14 h9 mm
      • Kvalitatīvas mašīnas priekšrocības:
        • - T veida rievu atstatums: 160 mm
        • - 3d zonde: rmp 60 renishaw
        • - Instrumentu zonde: tt140 heidenhain
        • - Nc grozāmā galva, bezpakāpju regulēšana, pagrieziena diapazons ± 100°
        • - B ass pagrieziena diapazons: ± 90°
        • - Bloķēšana: 2,5° (1°, bezpakāpju)
        • - Min. Instrumenta maiņas laiks: 5 sekundes.
        • - Pozicionēšanas precizitāte virs 1000 mm: ± 0,015 (0,0075) mm
        • - Atkārtojamība: ± 0,005 mm
        • - Frēzēšana st 60 maks. : 800 cm³/min

      Papildu informācija

      • - Mašīna joprojām darbojas / Urbšana St 60 maks.: Ø 35 mm / Vītnes griešana St 60 maks.: M 30 / Papildu svars uz katru X gājiena metru: apm. 2500 kg / Pamatmašīnas svars (X = 1760): apm. 14500 kg / Darba augstums: min. 40 mm, maks. 890 mm (vertikāli) / min. 250 mm, maks. 1100 mm (horizontāli)/ Piedziņas jauda: Maiņstrāvas dobās vārpstas motors nodrošina 30 kW/143 Nm jaudu pie 40% ED./ Vārpstas ātrums: Vārpstas ātruma diapazons ir 30–6000 apgr./min./ Instrumentu mainītājs: Tam ir ķēdes magazīna ar 22 instrumentu spraugām (SK40 DIN69871A/69872 A)./ Izmēri: Svars: aptuveni 16 500 kg./ Izmēri (G×P×A): aptuveni 5,7 m×3,9 m×3,4 m (+1,7 m skaidu konveijeram)./ Darba vietas iekapsulēšana: Iekapsulēšanai tiek izmantots silfonu pārsegs ar lokšņu metāla lamelēm./ Y ass gājiena pagarināšana līdz 900 mm un Z ass gājiena pagarināšana līdz 950 mm/ Atspoles darbība ar alumīnija atspoles plāksni, ieskaitot skata logu un drošības slēdzi./ Instrumentu magazīnas paplašināšana līdz 36 instrumentu spraugām/ Hidrauliska skava SK 40 instrumentu turētājam/ 1 ass NC grozāmā galva, kas ir nepārtraukti pozicionējama ar diapazonu ±100∘/ un programmējama ar 0,001∘ soli/ Palielināta piedziņas jauda ar maiņstrāvas dobas vārpstas motoru (Nr. 111). Maksimālā jauda ir 27 kW/100 % ED vai 40 kW/40 % ED. Maksimālais griezes moments ir 127 Nm/100 % ED vai 191 Nm/40 % ED./ Palielināts vārpstas ātrums ar diapazonu no 30 – 12 000 apgr./min ar eļļas izsmidzināšanas miglas eļļošanu/ Dzesēšanas šķidruma padeve caur vārpstu, ieskaitot ārēju 400 litru tvertni ar papīra lentes filtra sistēmu un augstspiediena sūkni. Tā var nodrošināt spiedienu līdz 40 bar. Šai opcijai ir nepieciešama skaidu konveijera opcija/ eņģes lentes skaidu konveijers (pa kreisi vai pa labi) ar integrētu 200 litru dzesēšanas šķidruma tvertni un sūkni ārējai dzesēšanai/ 5. ass NC rotējošais galds RTA 4L-800 ar 1000 mm priekšplates diametru. Galds ir paredzēts horizontālai uzstādīšanai ar hidraulisku skavu/ RTA ir integrēts tā, lai tas būtu vienā līmenī ar stingro galdu/ Heidenhain iTNC 530 vadības sistēma apvienojumā ar digitālo piedziņas vadību un 15 collu TFT displeju/ 3D skenēšanas zonde (Renishaw RMP 60) instrumentu mērīšanai, kas tiek glabāta instrumentu magazīnā un var tikt automātiski mainīta. Zondes programmatūra tiek izmantota nulles punkta un pozīcijas noteikšanai, centrēšanai un elektriskai sagataves izlīdzināšanai/ instrumentu skenēšanas zondes sistēma (Heidenhain TT 130) instrumentu garuma un rādiusu mērīšanai, ko var uzstādīt apstrādes zonā un kas mēra ar stāvošu vai rotējošu instrumentu.

    *Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
