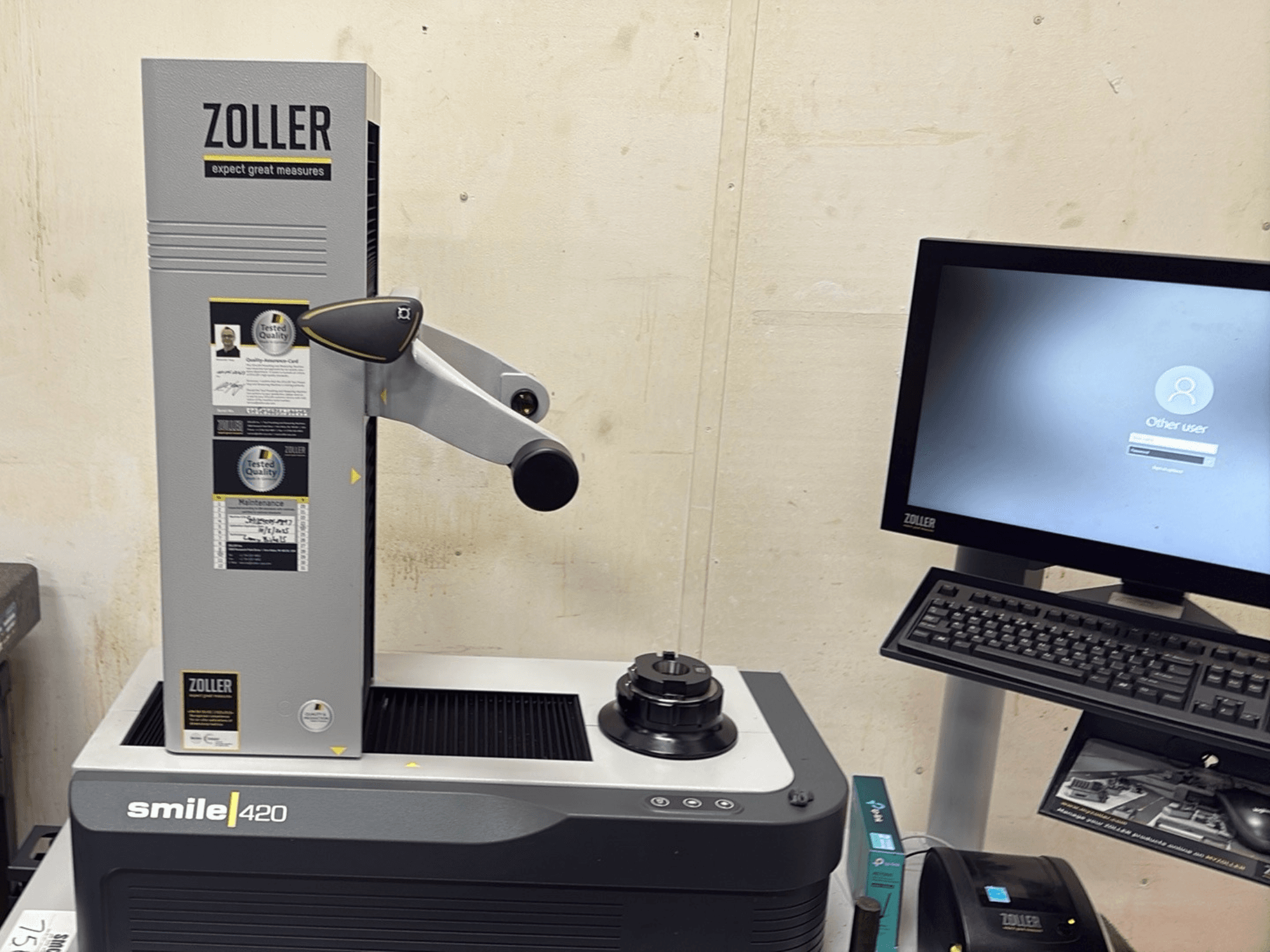

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Būvniecība: Viegla sakausējuma mērīšanas kolonna, ergonomisks dizains, gatava darbnīcai.

• Mērīšanas jauda:

  • Instrumenta maksimālais diametrs: 420 mm.

  • Maksimālais rīka garums (Z): 420 / 600 / 800 mm (piezīme: 800 mm ir nepieciešama galda sistēma).

  • Mērījumu diapazons X: 210 mm

  • Uztvērēja diametrs: 100 mm

• Precizitāte:

  • Displeja izšķirtspēja: 1: 1 µm

  • Precizitāte: 2 µm

  • Koncentricitāte: 2 µm

  • Nominālvērtības iestatīšanas precizitāte: 2 µm

• Asis:

  • Līdz 3 asīm atkarībā no konfigurācijas: Z (garenvirziena), X (šķērsvirziena), C (vārpstas).

  • C ass motorizācija dažiem vārpstu tipiem nav obligāta.

• Asu piedziņas opcijas:

  • Manuāli, izmantojot ZOLLER eQ vienroku ierīci.

  • Manuāla precīza regulēšana (pēc izvēles)

  • Pilnīga CNC vadība Z/X/C asīm (pēc izvēles)

• Vārpstas opcijas (augstas precizitātes):

  • PCS vārpsta (spēka iespīlēšanas sistēma), saderīga ar: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, hidroatslēga D32-D63.

  • SK50 augstas precizitātes vārpsta

  • HGV-UZ universālā vārpsta

• Vārpstas funkcijas (pēc izvēles):

  • Autofokuss

  • ROD - vārpstas rotācijas kodētājs

  • Garuma ierobežošanas sistēma "aszm" (lineāra vai rotācijas)

• Optiskā sistēma (standarta optiskais nesējs):

  • Izstarotās gaismas kamera

  • Redzamības lauks: 7,3 × 6,7 mm

  • Darba attālums: 100 mm

  • Sensors: 1/3" CCD monohromatiskais sensors

  • Pārbaude ar 12 sarkanām LED diodēm

Papildu aprīkojums

• Galda sistēma (nepieciešama, lai sasniegtu 800 mm instrumentu garumu)
