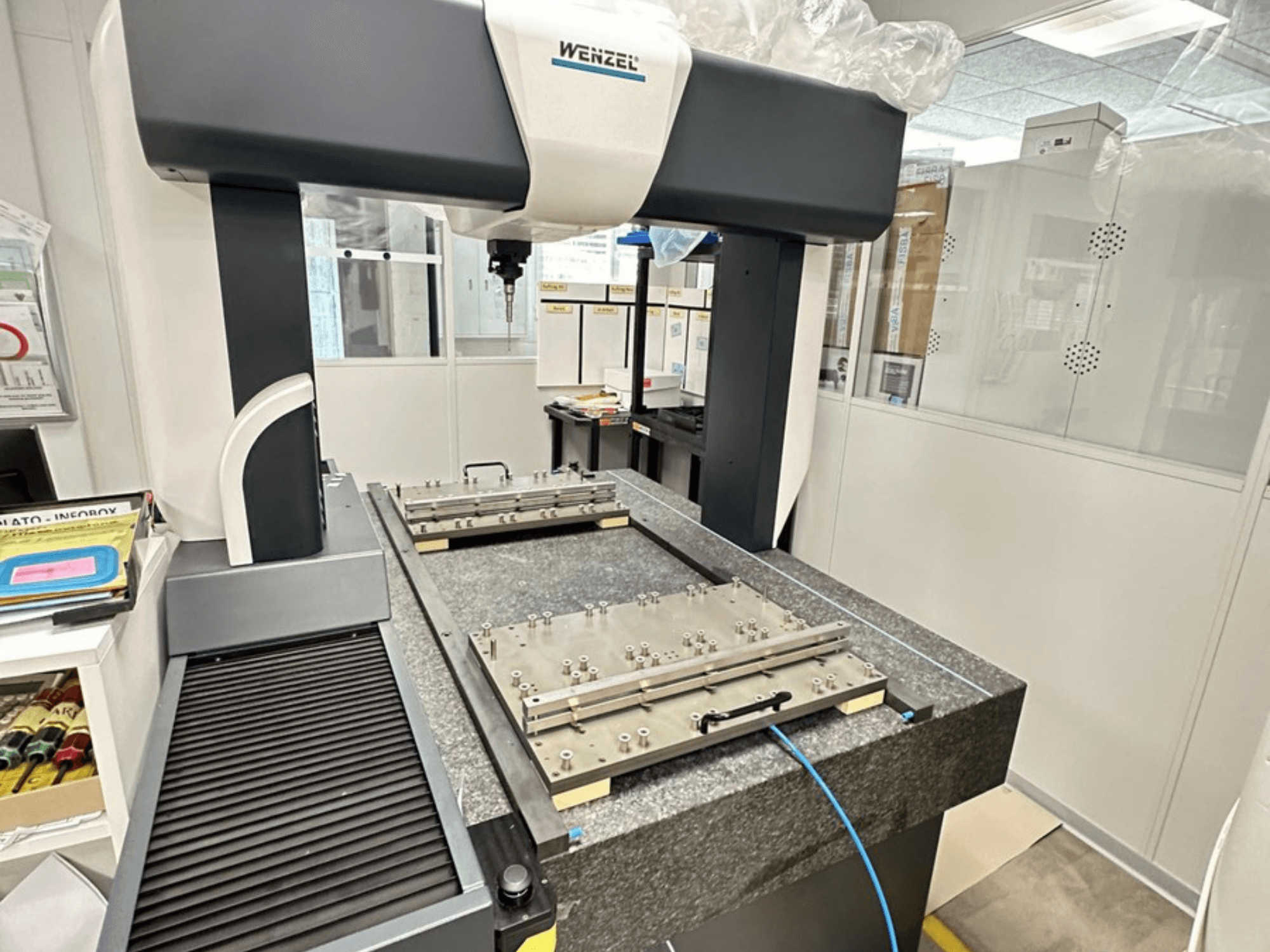

Wenzel - LH 65AT-MEA-WEN-2018-00001

Tehniskie dati

• Mērījumu diapazons (X × Y × Z): 650 × 750 × 500 mm

• Precizitātes standarts: DIN EN ISO 10360

• Precizitātes klase: Premium

• Temperatūras diapazons: 18 °C – 22 °C

• Maksimālais temperatūras gradients: 1 K/h

• Maksimālais temperatūras gradients: 1 K/m

• Maksimālais temperatūras gradients: 2 K/dienā

• Zondes galviņa: Renishaw PH6M

• Zonde: Renishaw TP200

• Zondes modulis: Standarta spēks (SF)

• Zondes interfeiss: PI200-3

• Zondes lodītes diametrs: Ø 4 mm

• Zondes pagarinājums: 50 mm

• Zondes pagarinājums: 100 mm

• Adapteris: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L mm)

• E150, MPE: 1,6 + L/350 µm (L mm)

• R0, MPL: 1,6 µm

• Standarta modulis

• Zonde: 4 × <30 mm

• Pamatne: dabiskais cietais akmens (granīts)

• Inkrementālā mērīšanas sistēma

• Temperatūras kompensācija reāllaikā

• Aktīvā vibrāciju slāpēšana

• Vadības bloks: WENZEL izvērtēšanas sistēma CNC

• Rokas vadības pults: HT400

• Analīzes stacija

• WENZEL datora sistēma

• Vācu tastatūra

• Fujitsu TFT monitors 24" E24T-7 Pro

• HP DeskJet A4 tintes printeris

• WENZEL iekārtas dokumentācija (USB)

• Metrokey USB (dongle)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Ethernet interfeiss

• RS232 interfeiss

• Lasītāja ieeja (5V TTL)

• Zondes ieeja (5 V TTL)

• Motora savienojumi

• Avārijas apstādināšanas interfeiss

Papildu aprīkojums

• Renishaw PH6M daudzvadu zondes galviņa ar automātisko savienojumu

• Renishaw TP200 zonde ar SF moduli

• PI200-3 interfeiss

• Ø 4 mm zonde

• 50 mm zondes pagarinājums

• 100 mm zondes pagarinājums

• PAA1 adapteris

• Savienojuma kabelis

• 1/3 HU montāžas kronšteins

• Koka uzglabāšanas kārba

• 18 daļu adatu komplekts

• M2 rotācijas savienojums

• M2 zīmuli turētājs

• Sešstūra atslēgas

• Tapas atslēgas

• B tipa keramiskā etalonsfēra Ø 25 mm

• Lodes turētājs

• Etalonsfēras kalibrēšanas sertifikāts

• 70 mm pagarinājums

• Mikrofiltrs eļļas, ūdens un daļiņu filtrēšanai
