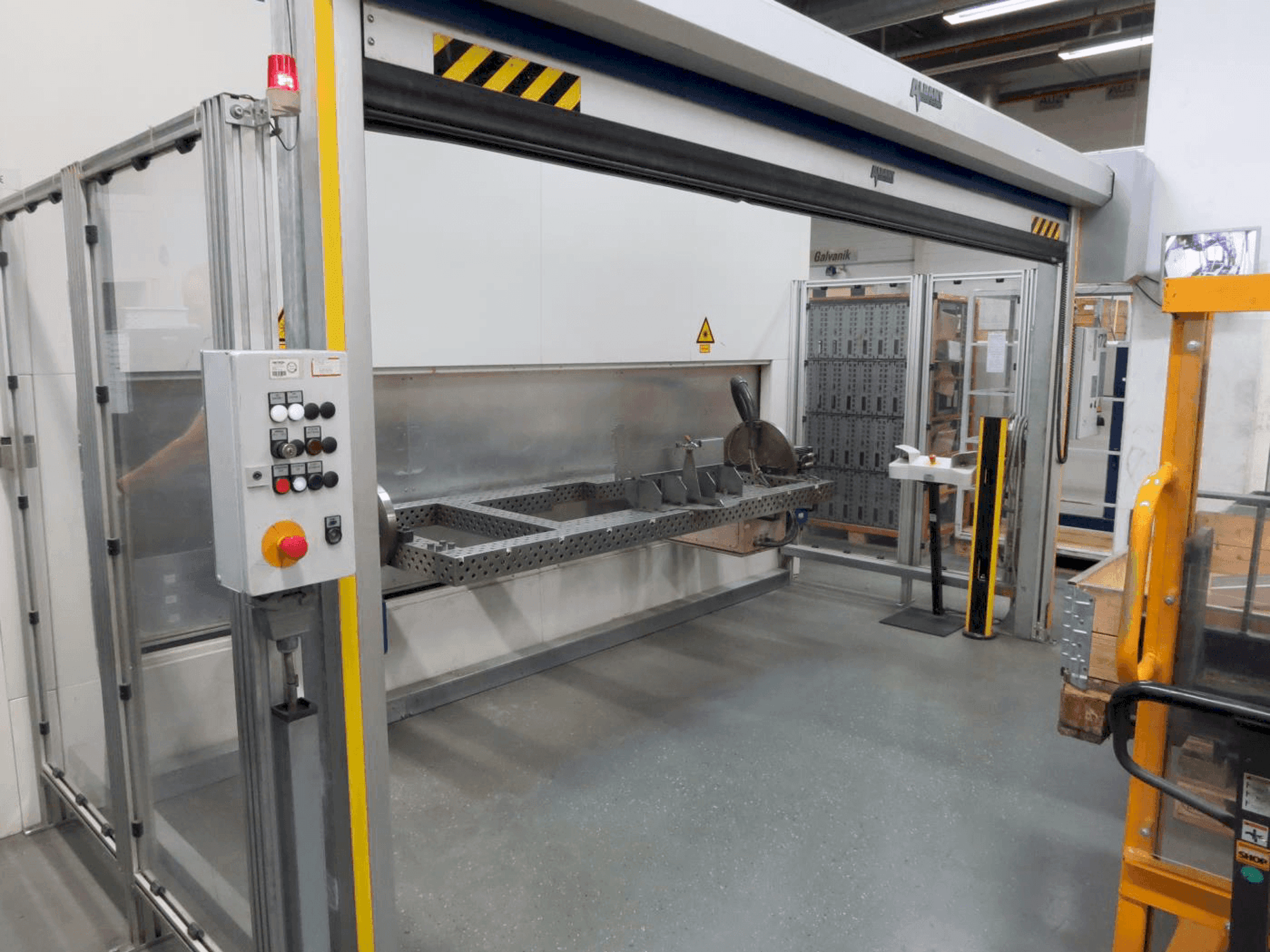

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Papildu aprīkojums

• Stiprinājuma galda izmēri (X x Y) 2400x1000mm.

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Lāzera gaismu necaurlaidīga aizsargkabīne ar jumtu, videokamera, melnbalts monitors, regulējams krustojums, kameras barošanas kabelis, 30 m garš, un bnc video kabelis, 10 m garš.
• Objektīvs ar fokusa attālumu f = 200 mm, aizsargstikla kasete ērtai aizsargstikla nomaiņai
• Stara vadība un formēšana, optiskā aizsardzība ar laval crossjet, sešu asu rūpniecisko robotu mehānika ar šarnīrveida kinemātiku
• Apstrādes optika beo 7000210p lāzermetināšanai, paredzēta noteiktai slodzei un inerces momentiem 30 kg
• Galvenā laika paralēlā komponentu iekraušana un izkraušana, robota šūnas ar piekārtu robotu projektēšana.
• Paplašināms līdz maksimāli 4 lāzera gaismas kabeļiem, kolimācija 0° ar defokusēšanu un novērošanu ar kameru.
• Pilotlāzers ar plazmas sensora turētāju, pilotlāzera vadība ar lāzera darbību
• Winlas lāzera programmēšanas programmatūra. Uzglabāšanas iespēja 99 lāzerprogrammām.
• Izejas jauda: 3000 vati pie sagataves, 4000 vati kopā ar 1000 vatu vadības rezervi
• Optikas iestatīšana 1 lāzera gaismas kabelim ar ātru slēdzi (50 ms pārslēgšanās laiks), optikas iestatīšanu var veikt

Tehniskās mašīnas priekšrocības

• Lāzera ierīce, stara vadība un formēšana trumpf nd:yag laser hl 3006 d, lāzera gaismas kabelis llk-b 06, garums 40 m
• 2 nc rotācijas asis, katra ar pretgultni un brīvu iespīlēšanas platumu 2000 mm
• 1 galvenā rotācijas ass sastāvdaļu pagriešanai un griešanai, tips handte sf - l4000
• Pagrieziena zonas aizsardzība ar rullo slēģiem līdz kabīnes platumam
• Aizsargstikls, mediju padeves plākšņu ekstrakcijas sistēma, saderīga ar robotu
• Gaismas necaurlaidīga integrācija aizsargkabīnē, programmatūra
• Komponentu pozicionētājs: dubultā pagriežams pozicionētājs dwpv 500ms divu komponentu iespīlēšanas ierīču turēšanai
• Kuka kr 30/ ha (augsta precizitāte) robots ar kr c2 kontrolieri, bnc video kabeli, 10 m garš
• Šķiedras diametrs 600 mm, gaisa daudzums 4000 m3/h, integrēta, automātiskā dzēšanas sistēma
• Nepieciešamā grīdas platība t. Sk. Pagriežams pozicionētājs: (lxw): 4800mm x 4300mm

Papildu informācija

Iekārtai nav stieples padevēja // Iekārta joprojām atrodas barošanas režīmā
