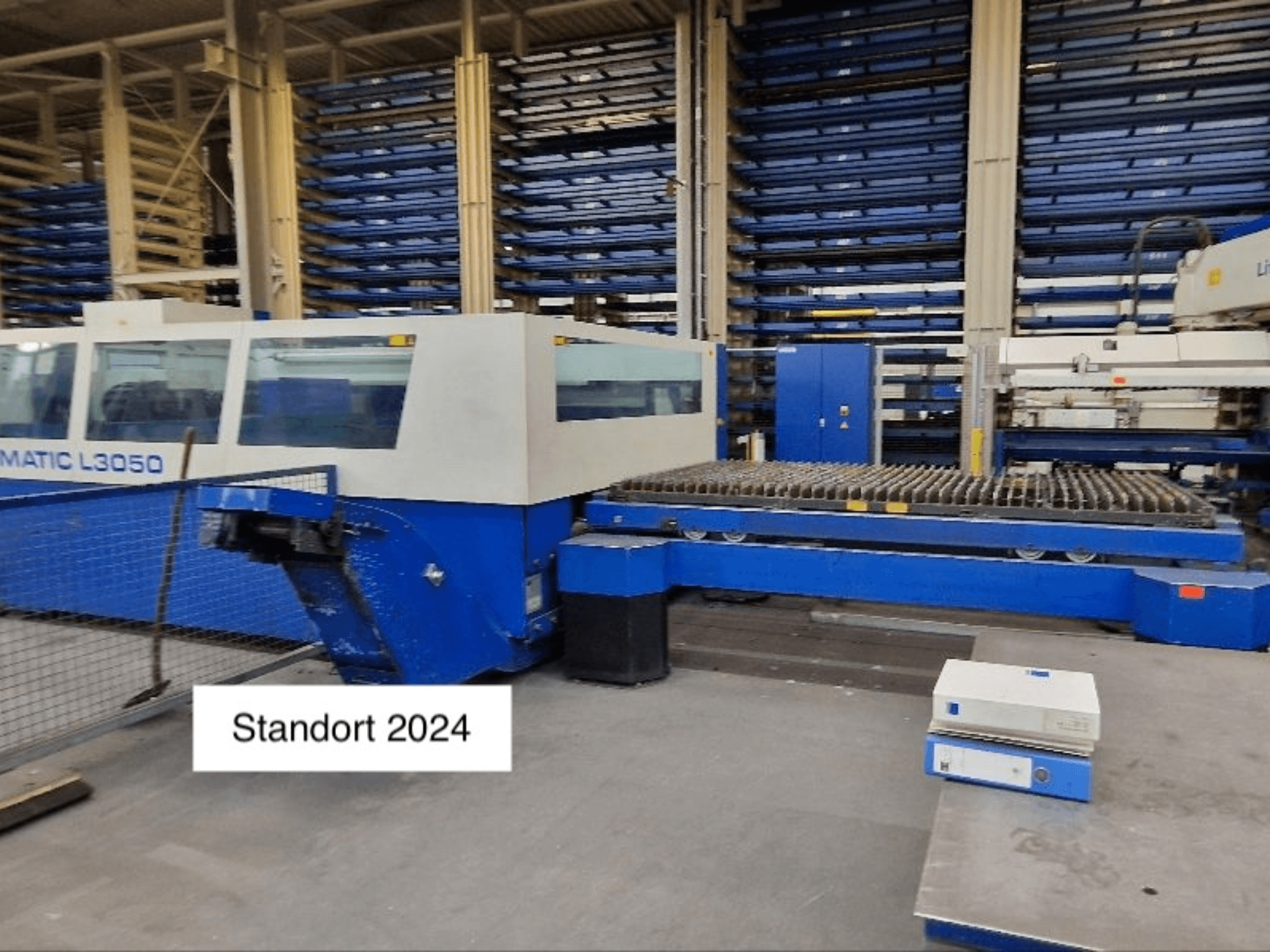

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Vadības sistēma: Siemens Sinumerik 840 D

• Darba zona: 3000 × 1500 × 100 mm

• Krāsa: balta RAL 9002 / genciānu zila RAL 5010

• Slēgts mašīnas rāmis ar integrētu lāzera bloku

• Lāzera bloks: TLF 5000, ar augstfrekvences ierosmi.

• Dzesēšanas bloks, žurnāla funkcija

• Automātiskais palešu mainītājs

• Garenvirziena konveijers mazām detaļām/atkritumiem

• Piedziņas: portālveida piedziņa apvienojumā ar lineāro tiešo piedziņu

• Lāzera jaudas kontrole

• HI-LAS augstspiediena griešana

• PMS plazmas sensoru sistēma

• Ātrdarbīga apstrāde ar SprintLas

• ContourLas mazu caurumu izgatavošanai

• Programmējami jaudas cikli

• Microweld

• Programmējama griešanas gāzes spiediena kontrole

• Lāzera griešanas galva ar 5" lēcu un 7,5" lēcu

• Ātrās maiņas sistēma griešanas galviņām

• Automātiska loksnes malas noteikšana

• APC kapacitatīvā augstuma kontrole un procesa kontrole

• PCS (procesa vadības sistēma)

• Pozicionēšanas lāzera diode

• Automātiska fokusa regulēšana (AutoLas Plus)

• Izsmidzināšanas ierīce drošai biezu lokšņu apstrādei

• Automātiska izslēgšanās

• Darba zonas apgaismojums

• Maksimālais apstrādājamās detaļas svars: 900 kg

• Pozicionēšanas ātrums (X/Y): 200 m/min

• Vienlaicīgas pozicionēšanas ātrums (X+Y): 300 m/min

• Maksimālais dzelzs biezums: 25 mm

• Maksimālais nerūsējošā tērauda biezums: 25 mm

• Maksimālais alumīnija biezums: 15 mm

• Sinumerik 840D vadība:

  • Atvērtā datorizētā vadības sistēma

  • Vienkārša ekspluatācija

  • Tiešsaistes palīdzība

  • Diagnostikas funkcijas

  • Tehniskās apkopes žurnāls

  • Tehnoloģijas dati

  • Attālā apkalpošana

• Programmēšana cehā: ToPs 100 lite

• Drošība

  • Daudzstaru gaismas barjeras

  • Pilnībā slēgta staru virzība ar slāpekļa ventilāciju

  • Uzraudzības sistēma

  • Daudzkameru nosūcējs un kompakts putekļu savācējs

  • Aizsargapvalks

• Mašīnu sistēmas programmatūra

  • TruTops lāzera pēcprocesors TCL 3050 - 1 vienība

  • Vadības sistēmas programmatūra Cell machine TCL3050 (2. licence)

Papildu aprīkojums

• TRUMPF LiftMaster iekraušanas un izkraušanas ierīce (pašlaik nav uzstādīta)

  • Pamata bloks, ieskaitot lokšņu atdalīšanas ierīci un biezuma mērīšanas sistēmu

  • Stelāžas pagarinājums (R), maināmie zari

  • Paletes pārvietošanas pagarinājums (P)

  • Plānu lokšņu atdalīšana (1-2 mm)

  • Trešā pozīcija bez izkraušanas stacijas

  • Izkraušanas stacija

  • Nerūsējošā tērauda zari ar zemu skrāpējumu līmeni

  • LiftMaster bāzes rāmis noliktavas savienošanai un dubultiem iekraušanas/izkraušanas ratiņiem

  • Drošības ierīces: otrā gaismas barjeras ķēde

• Paplašinātais mašīnas aprīkojums

  • Pļaušanas galva ar 3,75 collu lēcām ātrgaitas griešanai

  • Papildu griešanas galva ar 10 collu lēcu biezu lokšņu apstrādei

• Automatizācijas sagatavošana (turpmākai modernizācijai)

  • Sagatavošana LiftMaster (standarta paliktņi)

  • Ietver uzstādīšanu, nodošanu ekspluatācijā un apmācību

  • Ietver garantiju, transportēšanu un iepakošanu

  • Tīkla savienojums
