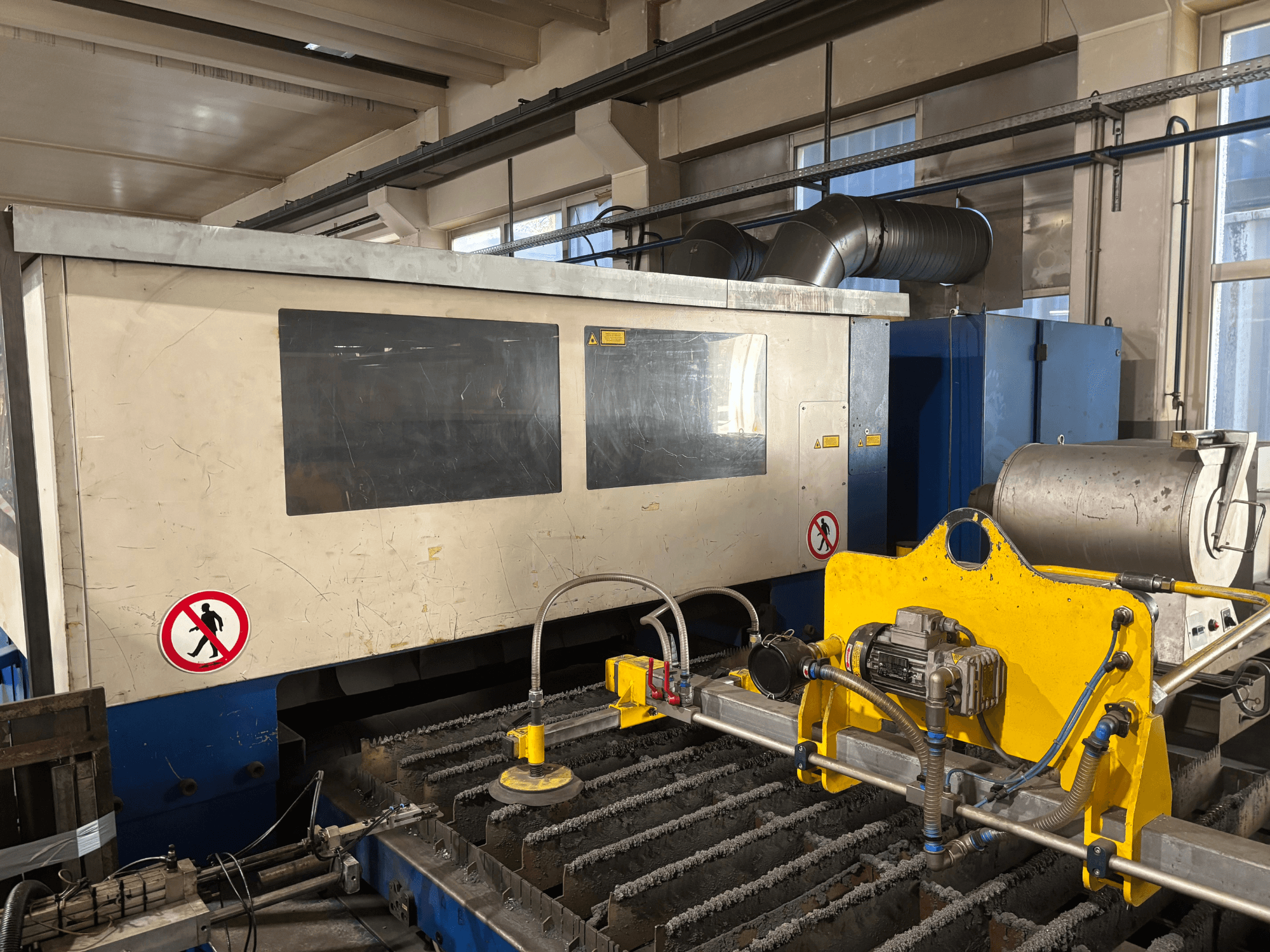

TRUMPF - Trumatic L3030 DE-CUT-TRU-2001-00001

• Elektriskais

  • Barošanas spriegums: 400 V

  • Fāzes: 3 fāzes maiņstrāva

  • Frekvence: 50 Hz

  • Nominālā jauda: 73 kVA

  • Nominālā strāva: 105 A

  • Maksimālā drošinātāju aizsardzība: 1: 125 A

  • Vadības spriegums: 24 V DC

• Vadība:

  • Vadības sistēma: Siemens Sinumerik 840D (CNC) ar TRUMPF TASC3 lāzera vadību.

  • Vadības programmatūras versija: 2.4

• Lāzera veiktspēja

  • CW režīma jauda:

    • 100%: 3208 W

    • 85%: 2756 W

    • 75%: 2407 W

  • Impulsa (5 kHz) jauda:

    • 100%: 3208 W

    • 75%: 2416 W

    • 50%: 1610 W

    • 25%: 810 W

    • 10%: 328 W

    • 5%: 157 W

    • 1%: 0 W

• RF/drive

  • Atstarotā RF jauda: 0,3 kW

  • Maksimālā CW RF amplitūda: 100%

  • Pārslēgšanās frekvence (CW): 50 kHz

  • Maksimālais impulsa spriegums: 10 000 V

• Spiediens un noplūde

  • Darba spiediena robežas: 20,01-27,00 kPa

  • Maksimālais turbīnas spiediens: 200 hPa

  • Noplūdes ātrums: 0,04 hPa/min

• Siltuma/CPU

  • Maksimālā procesora temperatūra: 49 °C

  • Faktiskā CPU temperatūra: 43 °C

• Optika/noregulēšana

  • Maksimālais staru izlīdzināšanas laiks: 600 s

• Stundas

  • Lāzera ieslēgšanas stundas: 65,000 h

Papildu aprīkojums

• RIEDEL dzesētājs (dzesēšanas sistēma) (2001), tips: L 15/21 TR3

  • Barošanas spriegums: 400 V

  • Fāzes: Barošanas avots: trīsfāzu

  • Frekvence: 50 Hz

  • Nominālā strāva: 42 A

  • Aizsardzības klase: AIZSARDZĪBAS KLASE: IP54

  • Dzesēšanas šķidrums: R134a

  • Aukstumnesēja uzlāde: Tilpums: 11,5 kg

  • Maksimālais ūdens spiediens: 20,2 bāri
