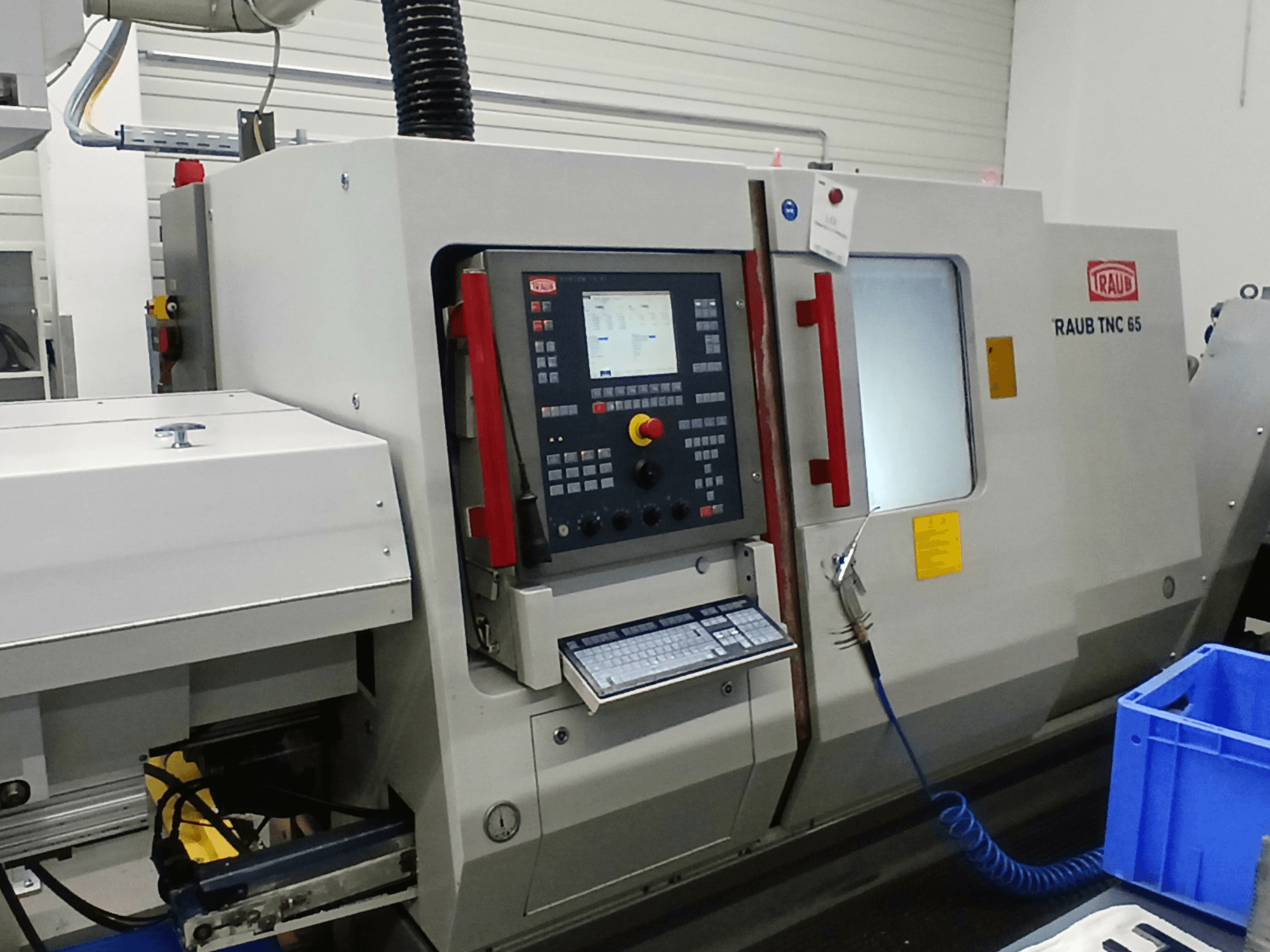

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Vadības sistēma: TX8i ar 64 bitu RISC augstas veiktspējas procesoru un papildu PLC augstas veiktspējas procesoru, integrēts dators.
- TX8i vadība ar TFT krāsu plakano ekrānu un elektronisko rokas riteni.
- Vairāku diapazonu transformators 460 V / 400 V / 380 V / 220 V / 200 V, 50 Hz
- Mašīnas darba spriegums: 400 V 50 Hz
- Piederumu darba spriegums: 230 V 50 Hz
- Vadības spriegums: 24 V līdzstrāvas
- Paredzēts metālu un plastmasas apstrādei ar noteiktu griezējlīniju
- Maksimālais virpošanas garums: 450 mm
- Galvenā vārpstas urbums: 65 mm
- Vārpstas caur caurumu: 65 mm
- Maksimālais iespīlēšanas diametrs atkarībā no aptveres sistēmas: 60 mm
- Priekšējā gultņa diametrs: 66 mm
- Standarta aptvere: DIN 6343.
- Maksimālais iespīlēšanas diametrs: 65 mm
- Galvenais vārpstas griezes moments: 230 Nm
- Galvenā vārpsta C ass ar ciparu vadību
- X ass ātrgaitas pārvietošanās/ padeves ātrums: 7,5 m/min
- X-ass padeves spēks pie 100% darba cikla: 5000 N
- X ass lodveida skrūve: 32×5 mm
- Z ass ātrgaitas pārvietošanās/ padeves ātrums: 10 m/min
- Z ass padeves spēks pie 100% darba cikla: 8000 N
- Z-ass lodveida skrūve: 32×10 mm
- Y ass ātrgaitas pārvietošanās/ padeves ātrums: 3 m/min
- Y ass pārvietojums: ±35 mm
- Y ass padeves spēks pie 100% darba cikla: 8000 N
- Y ass lodīšu skrūve: 25×5 mm
- Instrumentu stacijas: 10 (14 pēc izvēles)
- Instrumentu turētāja izmērs: Ø30×55 mm
- Alternatīvs instrumentu turētāja izmērs: Ø25×48 mm
- Instrumenta kāta izmērs: 20×20 mm
- Alternatīvais instrumenta kāta izmērs: 16×16 mm
- Maksimālais pretvārpstas griešanās ātrums: 4000 apgr./min.
- Pretsvārpstas maksimālais iespīlēšanas diametrs: 65 mm
- Pretvārpstas jauda: 11 kW
- Pretvērēja vārpstas konstantās jaudas diapazons: 11 kW: 1:8
- Pretvārpstas griezes moments: 210 Nm
- Pretsvirpļa ātrgaitas pārvietošanās/ padeves ātrums: 10 m/min.
- Pretvārpstas gājiens: 520 mm
- Skaitļvārpstas padeves spēks pie 100% darba cikla: 6000 N
- Pretvārpstas lodveida skrūve: 0,5 mm: 32×20 mm
- Pretvārpstas C ass ar ātruma sinhrono vadību
- Instrumentu piedziņas reverss 1: 3,1 kW, 4000 apgr./min.
- Instrumentu piedziņas revolveris 2: 3,1 kW, 4000 apgr./min.
- Instrumentu uzraudzība TX8i ar nodiluma un bojājumu kontroli, izmantojot ass motora uzraudzību.
- Vītņu griešana bez kompensējošā turētāja
- TRAUB Polyform programmatūra frēzēšanas programmēšanai ar C asi (priekšējā, garenvirziena, cilindriskā virsma)
- Ethernet tīkla pieslēguma sagatavošana ar RJ45 interfeisu
- Z/V ass pretvārpstas programmatūra ar definētu gala pozīciju (sejas pārnešana)
- Hidrauliskās sistēmas spiediens: 70 bar
- Hidrauliskās tvertnes tilpums: 70 l
- Dzesēšanas šķidruma sūkņa spiediens: 12 bāri
- Dzesēšanas šķidruma tvertnes tilpums ar skaidu transportieri: sūknis sūknis sūknis sūknis sūknis sūknis sūknis sūknis sūknis sūknis 435 l
- Pieslēgtā elektriskā slodze: 39 kW
- Mašīnas svars ar pretvārpstu un elektrisko skapi: 1 kg: 5200 kg
- Trokšņa līmenis: 73 dB(A)
- Pieļaujamā apkārtējās vides temperatūra: 5-40 °C
- Maksimālais relatīvais mitrums 40 °C temperatūrā: 50 %
- Darba zonas torņa sekcija: 450 mm
- Darba laukums līdz pretvārpstai: 520 mm
- Kopējais darba laukums: 728 mm
- Minimālais attālums F līdz pretvārpstas kontūrai: 127 mm.

- Mašīnai ir Y ass uz 1. virzuļa, bet ne uz 2. virzuļa.

Papildu aprīkojums

- Apstrādājamo detaļu izkraušanas ierīce ar satvērēju 2. revolverī
- Šarnīrveida lentveida skaidu konveijers, izkraušanas augstums 1200 mm
- Augstspiediena dzesēšanas šķidruma sistēma ar programmējamām spiediena pakāpēm 20 / 5 bar
- Sagatavošanās ekstrakcijas un filtrēšanas sistēmai, pieslēgums Ø200 mm, 400 V kontaktligzda
- Stieņu padevēja saskarnes sagatavošana DNH 61
