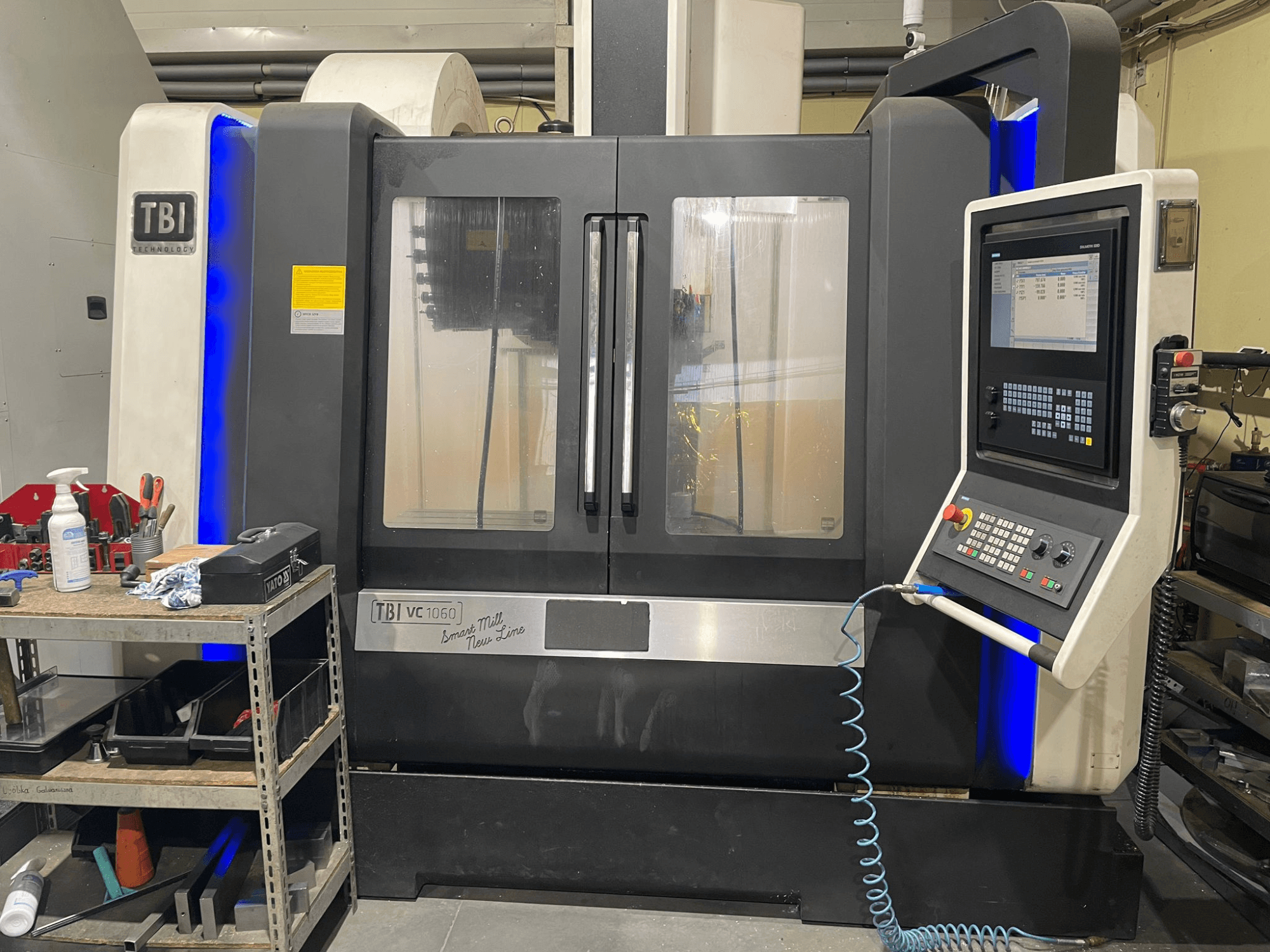

TBI VC 1060 HH vertikālās apstrādes centrs, skats no priekšpuses, redzams vadības panelis, putekļu vāks un izgaismotie zilie akcenti.
TBI VC 1060 HH vertikālās apstrādes centrs, skats no priekšpuses, redzams vadības panelis, putekļu vāks un izgaismotie zilie akcenti.

TBI - VC 1060 HHPL-MIL-TBI-2020-00001

85.000 €
gindumac cena
(Ex works)
saņemt oficiālu piedāvājumu
Apmeklēt iekārtu
izteikt pretpiedāvājumu
Lejupielādēt PDF

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Sazinieties ar Whatsapp
Rādīt oriģinālvalodā

Šis 3-asu TBI VC 1060 HH tika ražots 2020. gadā. Tā X ass pārvietojums ir 1000 mm, Y ass - 600 mm un Z ass - 650 mm. Mašīnai ir izturīgs galds ar izmēriem 1100 x 500 mm un maksimālo galda slodzi 1000 kg. Ja vēlaties iegūt augstas kvalitātes apstrādes iespējas, apsveriet mūsu piedāvāto vertikālo apstrādes centru TBI VC 1060 HH. Sazinieties ar mums, lai saņemtu sīkāku informāciju.

Pārskats

  • zīmols: TBI
  • gads: 2020
  • MODELIS: VC 1060 HH
  • pielietojuma veids: Frezavimas
  • Atrašanās vieta: Polija
  • iekārtas veids: Vertikālais apstrādes centrs
  • vadības bloka zīmols: SIEMENS

Tehniskā informācija - TBI VC 1060 HH

Vadības bloks

  • Vadības marka: SIEMENS
  • Vadības modelis: SINUMERIK 828D

Izmēri

  • Mašīnas augstums: 2800 mm
  • Mašīnas garums: 2900 mm
  • Mašīnas svars: 6800 kg
  • Mašīnas platums: 2100 mm
  • Galda slodze: 1000 kg

Kustība

  • Asu skaits: 3
  • X ass pārvietošanās: 1000 mm
  • Y ass pārvietošanās: 600 mm
  • Z ass pārvietošanās: 650 mm

Tehniskās specifikācijas

  • Maks. instrumenta svars: 7 kg
  • Vārpstas ātrums: 10000 RPM
  • Kūļa izmērs: SK 40

Papildus informācija

  • Stīvs pieskaroties (nav nepieciešams kompensācijas turētājs)

  • Manuālais rokas ritentiņš

  • Galda izmērs: 1100 × 500 mm

  • Galda slodze: 1000 kg

  • Attālums no vārpstas līdz galdam: 150-800 mm

  • Caurvārpstas dzesēšanas šķidrums: 20 bar

  • Dzesēšanas šķidruma tvertnes tilpums: 330 l; plūsma: 200 l/min

  • Ātrā kustība (X/Y/Z): 36 / 36 / 36 m/min

  • Pozicionēšanas precizitāte: ±0,005 mm

  • Atkārtojamība: ±0,003 mm

  • Lineārās vadotnes X/Y/Z (rullīšu tipa)

  • Teleskopiskie pārsegi X/Y/Z asīm

  • Pneimatiskā pretsvare uz Z ass

  • Digitālās asu piedziņas

  • Instrumentu magazīns: 24 pozīcijas (SK40), divviru rokas

  • Maksimālais instrumentu diametrs: 80 mm; maksimālais instrumentu garums: 300 mm

  • Instrumentu nomaiņas laiks: 1,5 s (ātrais divviru instrumentu mainītājs)

  • Vārpstas temperatūras stabilizācija

  • Vārpstas gaisa attīrīšanas sistēma

  • Instrumentu dzesēšana: gaiss un dzesēšanas šķidrums

  • Centrālā eļļošanas sistēma

  • Elektriskā skapja dzesēšana

  • Datu saskarne: V.24 / RS232-C / USB

  • Trombu skalošanas sistēma (apakšējā daļa)

  • Kopējā jauda: 35 kVA

Papildu aprīkojums

  • Integrēts skaidu konveijers ar tvertni

  • Eļļas skimeris

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
