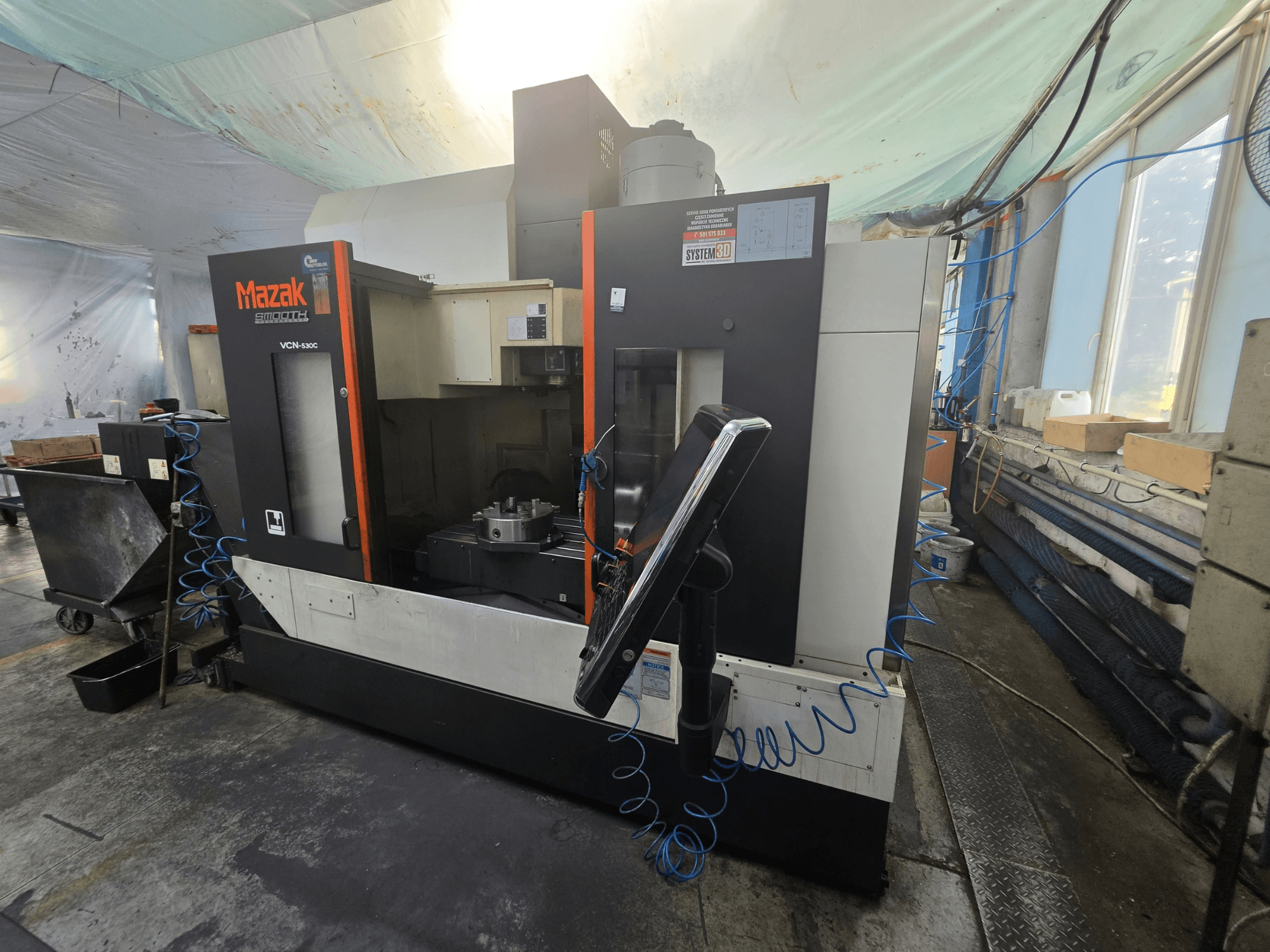

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Darbības stundu skaitītājs (tikai griešanai): 11 917 h

• Asu pārvietojumi (standarta VCN 530C):

  • Attālums no galda virsmas līdz vārpstas priekšgalam: 150–660 mm

  • Attālums no kolonnas līdz vārpstas centram: 586 mm

• Darba zona / jauda:

  • Maksimālais detaļas garums: 1 300 mm

  • Maksimālais detaļas platums: 550 mm

  • Maksimālais detaļas augstums: 570 mm

  • Maksimālais detaļas svars: 1 200 kg

• Darba galds:

  • Galda izmērs: 1 300 × 550 mm

  • T-veida rievas: 5; platums 18 mm; solis 100 mm

  • Piezīme: Galda slodzes rādītājs neatspoguļo rotācijas galda celtspēju

• Vārpsta:

  • Motora jauda: 18,5 / 11 / 7,5 kW (atkarībā no darba režīma)

• Instrumenti / ATC:

  • Maksimālais instrumenta garums: 350 mm

  • Maksimālais instrumenta diametrs: 80 mm (125 mm, ja blakus esošās nišas ir tukšas)

  • Instrumentu maiņa: 1,3 s

• Padeves ātrumi:

  • Ātrgaitas pārvietošanās X/Y/Z virzienā: 42 m/min

  • Griešanas padeve: 1–42 000 mm/min

• Palīgiekārtas / izmēri:

  • Dzesēšanas šķidruma tvertnes tilpums: 250 L

  • Aizņemamā platība (aptuveni): 2 880 × 3 102 mm

  • Mašīnas augstums (aptuveni): 2 807 mm

• Iekļautās mašīnas funkcijas (PD081 ražošanas pakete):

  • Darbgalda gaisa strūkla

  • Augstspiediena dzesēšanas šķidruma padeve caur vārpstu

  • Mašīnas vāku skalošana ar dzesēšanas šķidrumu

  • Sinhronā vītņu izgriešana

  • CNC atmiņa: maksimālais programmas izmērs 8 MB

  • G00 slīpums Pastāvīga ātrgaitas kustības optimizācija

Papildu aprīkojums

• Ceturtā ass:

  • Tsudakoma NC rotācijas galds, modelis RNE-200L (Japāna), ar 250 mm stiprinājuma plāksni

  • Ceturtās ass sagatavošana uz mašīnas

• Skaidu novadīšana:

  • Kreisās puses Crowther šarnīrveida lentu skaidu konveijers

  • Sagatavošana kreisās puses skaidu konveijeram

• Mērīšana:

  • Renishaw OMP60 detaļas zonde

  • OMP60 sagatavošana uz mašīnas

• Nosūcēšana:

  • Filtermist FX6002 eļļas miglas nosūcējs

• Citi:

  • Detalju nostiprināšanas sistēma

  • Pneimatiski darbināms dzesēšanas šķidruma mazgāšanas pistole
