TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
Šis 4s TAJMAC-ZPS H40 TREND horizontālais apstrādes centrs tika izgatavots 2015. gadā. Tam ir vārpstas apgriezienu diapazons no 40 līdz 10 000 apgr./min un automātiskais instrumentu mainītājs ar 45 instrumentu ietilpību, kas nodrošina efektīvu darbību. Ar 50 m/min ātrgaitas kustību un 360° rotācijas galda indeksēšanas diapazonu šī iekārta piedāvā daudzpusīgas apstrādes iespējas. Apsveriet iespēju iegādāties šo TAJMAC-ZPS H40 TREND horizontālo apstrādes centru. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: TAJMAC-ZPS
- gads: 2015
- MODELIS: H40 TREND
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Ungārija
- iekārtas veids: Horizontālais apstrādes centrs
- Pieejams no: 20/02/2026
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - TAJMAC-ZPS H40 TREND

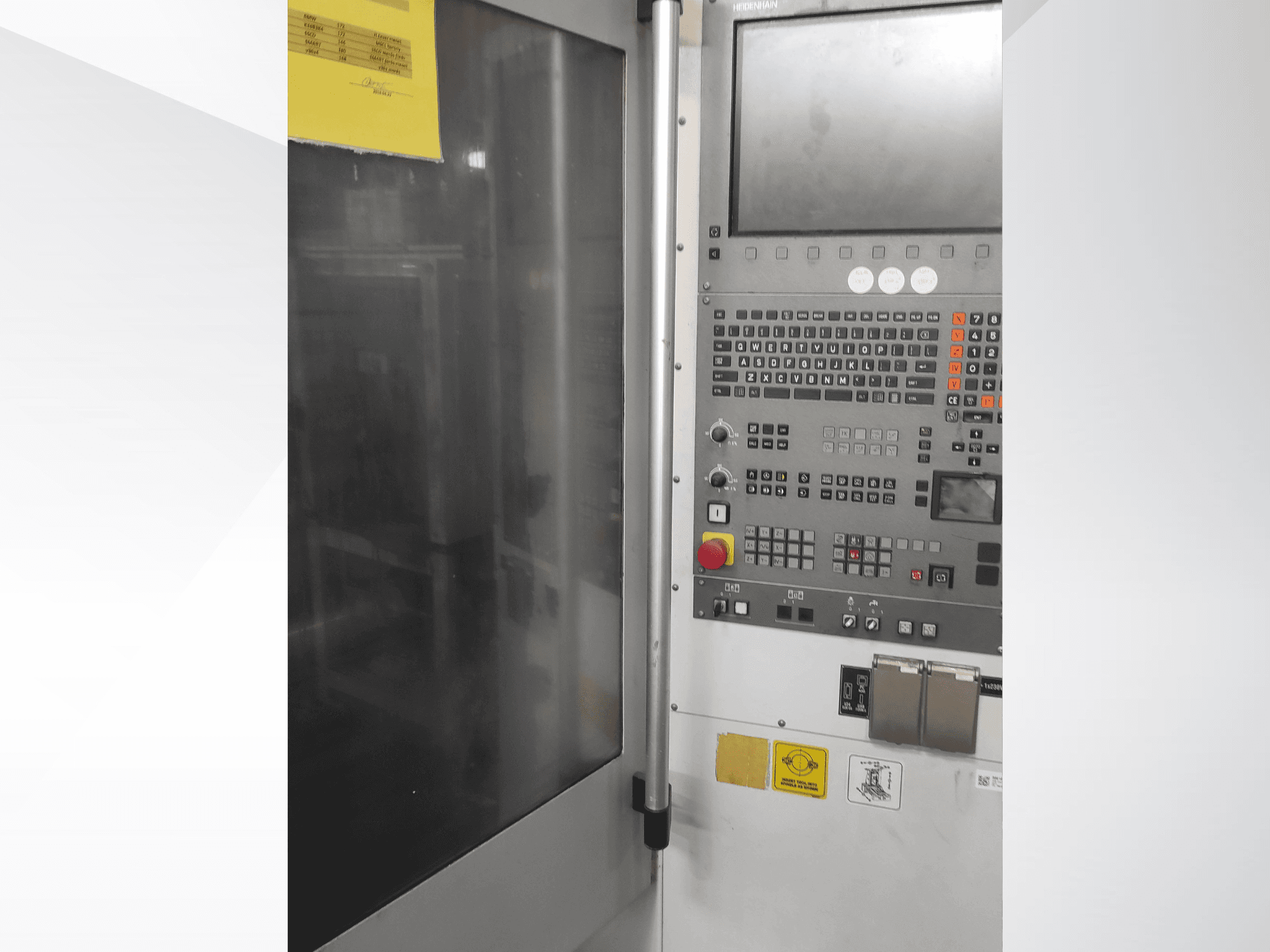

Vadības bloks
- Vadības marka: HEIDENHAIN
- Vadības modelis: iTNC 530
Izmēri
- Mašīnas augstums: 2242 mm
- Mašīnas garums: 4177 mm
- Mašīnas svars: 8600 kg
- Galda platums: 2170 mm
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 560 mm
- Y ass pārvietošanās: 510 mm
- Z ass pārvietošanās: 560 mm
Tehniskās specifikācijas
- Max. Tool Weight: 7 kg
- Vārpstas ātrums: 10000 RPM
- Kūļa izmērs: SK 40
Papildus informācija
B ass (galda indeksēšanas diapazons): 360°
Attālumi:
Vārpstas virsma līdz rotācijas galda asij: 130-690 mm.
Vārpstas ass līdz palešu stiprinājuma virsmai: 1: 80-590 mm
Grīda līdz paliktņa virsmai: 950 mm no palešu augstuma līdz paliktņa augstumam: 950 mm
Padošanas ātrums::
padeves ātrumi X/Y/Z: 0-15 m/min (programmējami līdz 50 m/min)
Ātrā kustība X/Y/Z: 50 m/min.
Paātrinājums X/Y/Z: 5 m/s².
Rotācijas galda indeksēšanas laiks: X/Y/YX/YX:
0-90°: 3,2 sek.
0-180°: 4,6 sek.
0–270°: 5,5 sek.
0-360°: 6,7 sek.
Precizitāte (VDI/DGQ 3441):
Tiešā mērīšanas sistēma: X/Y/Z 0,008 mm; atkārtojamība X/Y/Z 0,005 mm.
Netiešā mērīšanas sistēma: Pozicionēšana X/Y/Z 0,010 mm; atkārtojamība X/Y/Z 0,006 mm.
Vārpsta:
Transmisija: 1.1.1: Siksna: siksna
Nepārtrauktais griezes moments (S1): 90 Nm
Griezes moments pie pārslodzes (S6-40%): 127 Nm
Automātiskais instrumentu mainītājs:
Kapacitāte: 45 instrumenti
Instrumentu meklēšana: Instrumentu skaits: abos virzienos
Laiks no instrumenta līdz instrumentam: 3,5 sek.
Maksimālais instrumentu diametrs: 85 mm (ar blakus instrumentiem), 125 mm (bez blakus instrumentiem)
Maksimālais instrumenta garums: 300 mm
Maksimālais kopējais mainītāja svars: 200 kg
Papildu aprīkojums
Automātiskais palešu mainītājs (APC):
paliktņu skaits: 2
Paletes nomaiņas laiks: 10 sek.
Paletes svars: 90 kg
Dzesēšanas šķidruma filtrēšanas bloks: TECNIMETAL (svars bez dzesēšanas šķidruma: 280 kg)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
