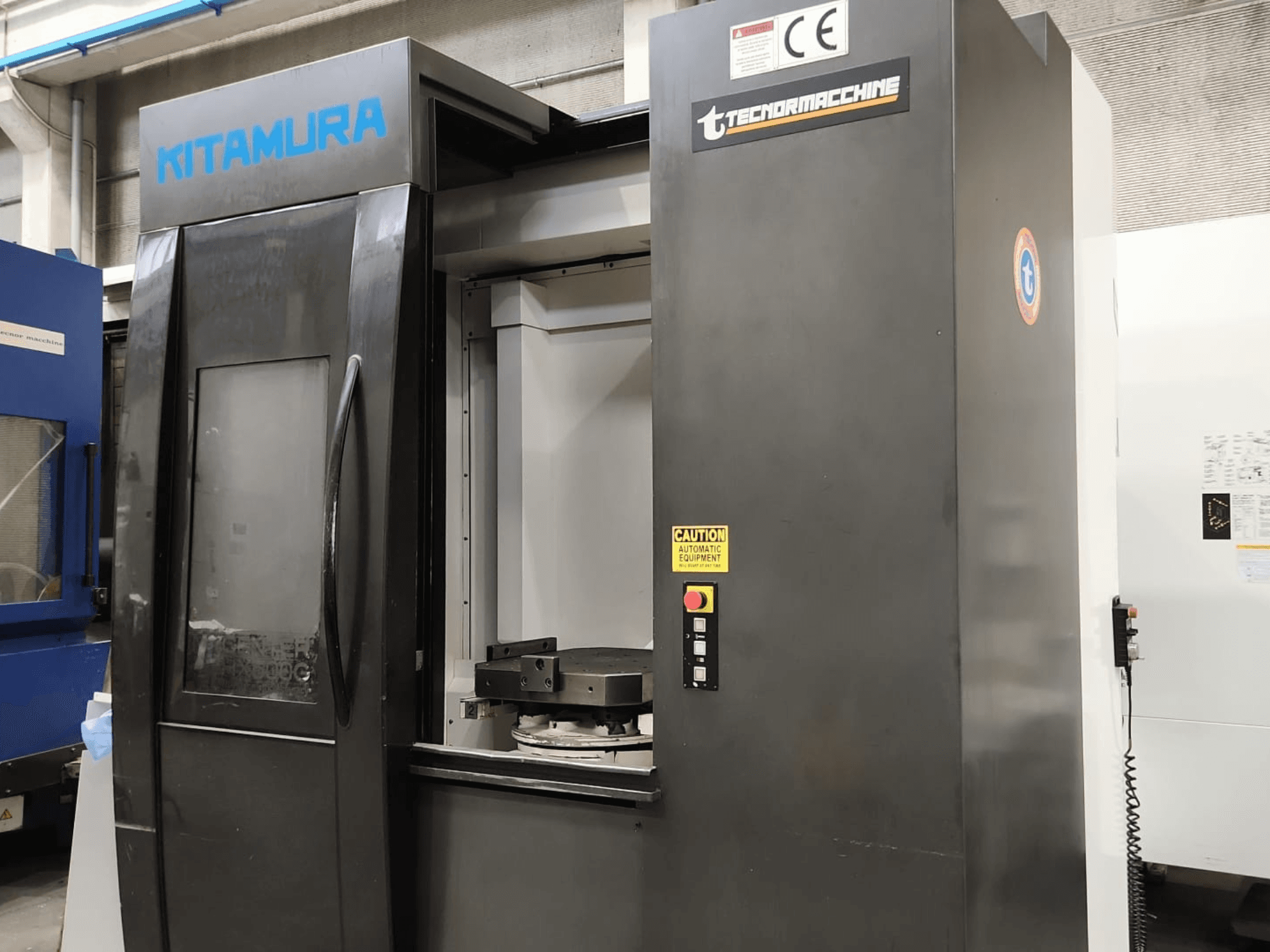

Šis 4-asu Kitamura Mycenter HX500iG tika ražots 2015. gadā. Tā maksimālais apstrādājamās detaļas diametrs ir 800 mm, bet maksimālais augstums — 1 100 mm. Mašīna ir aprīkota ar izturīgu paleti 500 x 500 mm izmērā, un tās galda maksimālā slodze ir 800 kg. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto Kitamura Mycenter HX500iG horizontālo apstrādes centru. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: Kitamura
- gads: 2015
- MODELIS: Mycenter HX500iG
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Itālija
- iekārtas veids: Horizontālais apstrādes centrs
Tehniskā informācija - Kitamura Mycenter HX500iG
Izmēri
- Mašīnas augstums: 1178 mm
- Mašīnas garums: 4957 mm
- Mašīnas svars: 16100 kg
- Mašīnas platums: 3585 mm
- Galda slodze: 800 kg
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 870 mm
- Y ass pārvietošanās: 800 mm
- Z ass pārvietošanās: 930 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 10 kg
- Vārpstas jauda: 22 kW
- Vārpstas ātrums: 20000 RPM
- Kūļa izmērs: BT 40
Papildus informācija
CNC vadības bloks: Arumatik-Mi
Paletes izmērs: 500 x 500 mm (19,7" x 19,7")
Paletu skaits: 2
Paletes nomaiņas laiks: 8,8 s
Maks. detaļas diametrs: Ø 800 mm (Ø 31,5")
Maks. detaļas augstums: 1 100 mm (43,3")
B ass pārvietojums: 0–360° (pilnībā 4. ass, ar DD motora piedziņu)
B-ass ātrgaitas pārvietošanās: 43 200 grādi/min (120 apgr./min)
Attālums no galda virsmas līdz vārpstas centram: 50–850 mm (2,0"–33,5")
Attālums no galda centra līdz vārpstas priekšgalam: 140–1 070 mm (5,5"–42,1")
Piedziņas veids: zobratu piedziņa, 4 pakāpes
Maks. vārpstas griezes moments: 266,4 N·m (196,5 ft-lbs)
Vārpstas motors: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / nepārtraukta darbība)
Ātrgaitas pārvietojuma ātrums (X/Y/Z): 60 m/min (2 362 ipm)
Griešanas padeves ātrums (X/Y/Z): 60 m/min (2 362 ipm)
Instrumentu uzglabāšanas ietilpība: 50 instrumenti (fiksēts konteiners, nejauša divvirzienu novietošana)
Instrumentu turētāja tips: CT(BT) 40 / HSK-A63 (pēc izvēles)
Maks. instrumenta diametrs: Ø 95 mm (3,7") / Ø 170 mm (6,7"), ja blakus esošais turētājs ir tukšs
Maks. instrumenta garums: 600 mm (23,6")
Laiks no viena instrumenta nomaiņas līdz nākamajam: 1,3 s
Laiks no viena skaidu gabala nomaiņas līdz nākamajam: vismaz 3,8 s
Lineārās skalas: augstas izšķirtspējas optiskā atgriezeniskā saite X/Y/Z asīs
Rotācijas skala: Tieša augstas izšķirtspējas (0,02 sek.) rotācijas enkodera atgriezeniskā saite uz B-asi
Termiskās nobīdes kontrole: vieda, modernā vadības sistēma
Dzesēšanas šķidruma tvertnes tilpums: 700 litri
Enerģijas patēriņš: 55 kVA, 200 V maiņstrāva, 3 fāzes
Gaisa prasības: 0,5 MPa, 410 L/min (90 psi, 14 cfm)
Papildu aprīkojums
Dzesēšanas šķidruma padeve caur vārpstu: augstspiediena iekšējā dzesēšanas šķidruma sistēma ar spiedienu 20 bar (RCM 20 bar)
Skaidu konveijers: skrāpējošais / divpakāpju tips
Darba zonas instrumenta sensors: Renishaw instrumenta klātbūtnes devējs/lāzers darba zonas iekšienē
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
