DOOSAN - NHP6300BE-MIL-DOO-2014-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

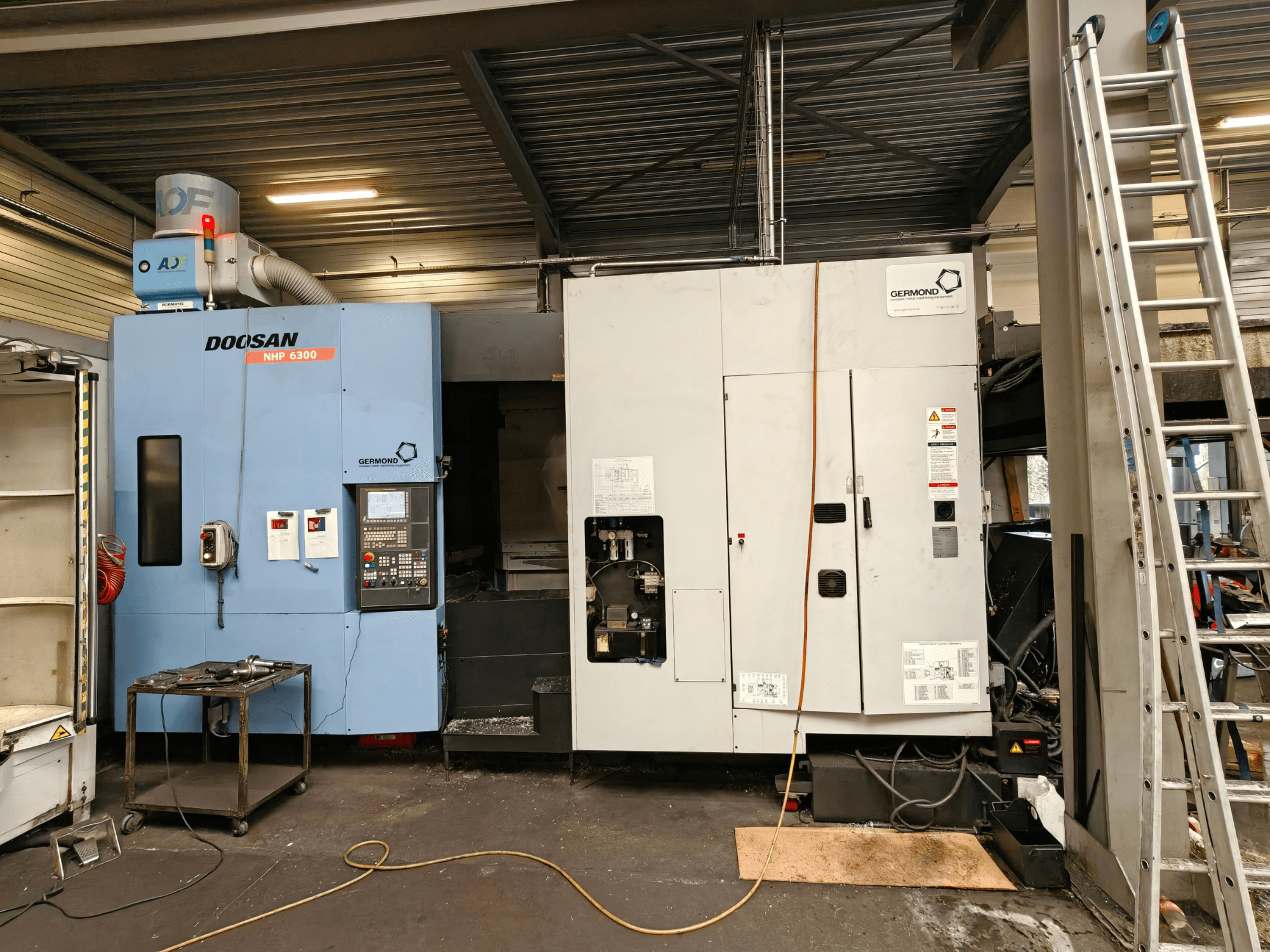

Šis 4-asu DOOSAN NHP6300 tika ražots 2014. gadā. Tam ir iespaidīgs X-ass pārvietojums — 1 050 mm, Y-ass pārvietojums — 900 mm un Z-ass pārvietojums — 1 000 mm. Mašīnas maksimālā paletes slodze ir 1 500 kg, un tā var uzņemt līdz 40 instrumentiem. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto DOOSAN NHP6300 horizontālo apstrādes centru. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: DOOSAN
- gads: 2014
- MODELIS: NHP6300
- ražošanas stundu skaits: 19865
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Beļģija
- iekārtas veids: Horizontālais apstrādes centrs
- vadības bloka zīmols: FANUC
Tehniskā informācija - DOOSAN NHP6300
Vadības bloks
- Vadības marka: FANUC
- Vadības modelis: Series 31i-model B
Izmēri
- Mašīnas augstums: 3422 mm
- Mašīnas garums: 3780 mm
- Mašīnas svars: 18000 kg
- Mašīnas platums: 7297 mm
- Galda slodze: 1500 kg
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 1050 mm
- Y ass pārvietošanās: 900 mm
- Z ass pārvietošanās: 1000 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 30 kg
- Vārpstas ātrums: 10000 RPM
- Kūļa izmērs: ISO 50
- Instrumentu staciju skaits: 40
Papildus informācija
Attālums no paletes augšējās malas līdz vārpstas centram: 100–1 100 mm
Attālums no paletes centra līdz vārpstas priekšgalam: 75–975 mm
Palete
Tips: indeksējošs (rotējošs)
Indeksēšanas leņķis: 1°
Izmērs: 630 × 630 mm
Maksimālā slodze: 1 500 kg
Piekares shēma: 24 × M16 × P2,0 {5–18H8}
Maksimālais detaļas izmērs (Ø × H): Ø1 050 × 1 350 mm
Vārpsta
Ātrums: 10 000 apgr./min. (opcijas: 6 000 / 15 000 apgr./min.)
Konuss: ISO 50 (7/24 konuss)
Maksimālais griezes moments: 489 Nm (opcijas: 599,8 / 350 Nm)
Padeves ātrumi
Ātrgaitas pārvietošanās (X/Y/Z): 60 / 60 / 60 m/min
Maksimālā griešanas padeve: 30 000 mm/min
Automātiskais paliktņu mainītājs (APC)
Paletu skaits: 2
Tips: rotējošais pārvadītājs
Maiņas laiks: 12 s
Piedziņa: servodzinējs
Automātiskais instrumentu mainītājs (ATC)
Instrumentu savienojums: BT / CT / DIN (HSK pēc izvēles)
Magazīna tips: Ķēdes
Standarta ietilpība: 40 instrumenti (papildus iespējas: 60 / 90 / 120 / 150)
Matricas magazīna ietilpība: 196 / 256 / 316 / 376 instrumenti
Maksimālais instrumenta diametrs: Ø130 mm (Ø125 mm, ņemot vērā piezīmi)
Maksimālais instrumenta diametrs, ja blakus esošās kabatas ir tukšas: Ø320 mm
Maksimālais instrumenta garums: 630 mm (HSK: 700 mm)
Laiks no viena instrumenta nomaiņas līdz nākamajam: 2,0 / 3,5 s
Laiks no viena skaidu gabala nomaiņas līdz nākamajam: 5,0 / 6,5 s
Motora jauda un palīgiekārtas
Vārpstas motors: 25 / 30 kW (opcijas: 22 / 30, 50 / 55 kW)
Saspiesta gaisa padeve: 0,54 MPa
Tvertņu tilpumi
Dzesēšanas šķidrums: 925 l
Eļļošana: 7,2 l
Papildu aprīkojums
Fastems automatizācijas sistēma
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
