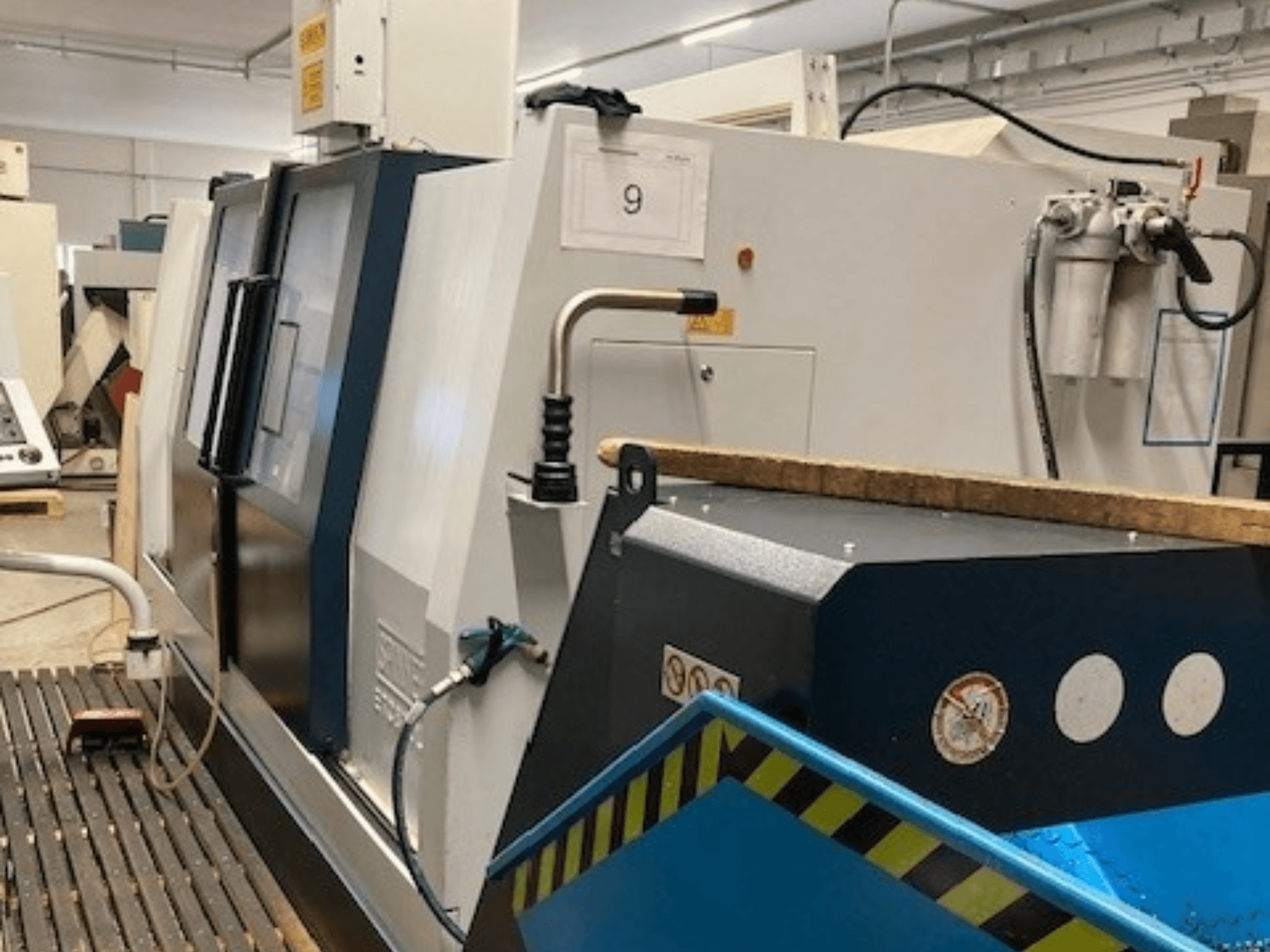

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Statuss/stāvoklis

  • Mašīna ir ieslēgta un joprojām darbojas

  • Pilnībā funkcionē; stabilā stāvoklī nepieciešams nomainīt sensoru.

• Konfigurācija un jauda

  • Režģis bez AgW (regulējams barošanas avots)

  • Režģa tips: aksiālais/radiālais

  • Instrumentu staciju skaits: Instrumentu skaits: 12x VDI50 (pēc izvēles: 16x VDI40 vai 12x BMT65).

  • Instrumentu turētāja tips: VDI50 (pēc izvēles: VDI40/BMT65)

  • Vadāmo instrumentu skaits: VDIBDI (VDIBTI) 12 (pēc izvēles)

  • Dzenošo instrumentu apgriezienu skaits: 4000 apgr./min.

  • Dzenošā instrumenta jauda (S1/S3): 2,2 / 5,5 kW

  • Dzenošā instrumenta griezes moments (S1/S3): 17,5 / 43 Nm (aksiāli), 14 / 35 Nm (radiāli)

  • Maksimālais virpošanas diametrs: 500 mm

  • Maksimālais rotācijas diametrs: 800 mm

  • Virpošanas garums: 800 mm / 1580 mm (L versija)

  • Attālums starp centriem: 800 mm / 1580 mm

  • Maksimālais apstrādājamās detaļas svars: 800 kg

• Asis:

  • Ātrā kustība X/Z: 15 / 24 m/min.

• Vārpstas

  • Vārpstu skaits: 3

  • Galvenā vārpsta

    • Noss: A11

    • Stieņa ietilpība: 110 mm

    • Griezes moments (100% / 40%): 175 / 235 Nm

    • Griezes momenta 2. pakāpe: 700 / 939 Nm

  • Apakšvārpsta (papildaprīkojums)

    • Noss: A6

    • Stieņa kapacitāte: 52 mm

    • Skavas izmērs: 210 mm

    • Jauda (S1/S6): 15 / 19 kW

    • Griezes moments (S1/S6): 95 / 121 Nm

• Aizmugurkauls (ja aprīkots)

  • Pinole diametrs: 110 mm

  • Konusveida konuss: MK4

  • Gājiens: 100 mm

  • Vilces spēks: 850 daN

• Šķidrumi un tvertnes

  • Dzesēšanas šķidruma tvertnes tilpums: aptuveni 235 l (līdz 270 l L versijā)

  • Hidrauliskā tvertne: aptuveni 31 l

  • Centrālā eļļošanas tvertne: aptuveni 2-3 l.

• Elektriskie dati

  • Elektriskais pieslēgums: Elektriskais savienojums: 3-fāzu 400 V + N + PE

  • Frekvence: 50/60 Hz (norādīts arī kā 50 Hz)

  • Nominālā strāva: 44 A

  • Drošinātāja aizsardzības strāva: 50 A

  • Nominālā aizsardzības strāva: 63 A

  • Pieslēgtā slodze: aptuveni 40 kVA (līdz 50 kVA ar 2 vārpstām)

  • Aizsardzības klase: BA 3 (3.4.5. nodaļa)

  • Tīkla tips: TN tīkls ar iezemētu neitrālo punktu

  • Ieteicamā aizsardzība: bez FI slēdža (ieteicams)

Papildu aprīkojums

• Stabila atpūta (piezīme: nepieciešama sensora nomaiņa)

• Aizmugurkauls

• Šķeldas transportieris

• Eļļas miglas ekstrakcijas sistēma

• Iespējams, turētājs un instrumentu turētājs (jāapstiprina)
