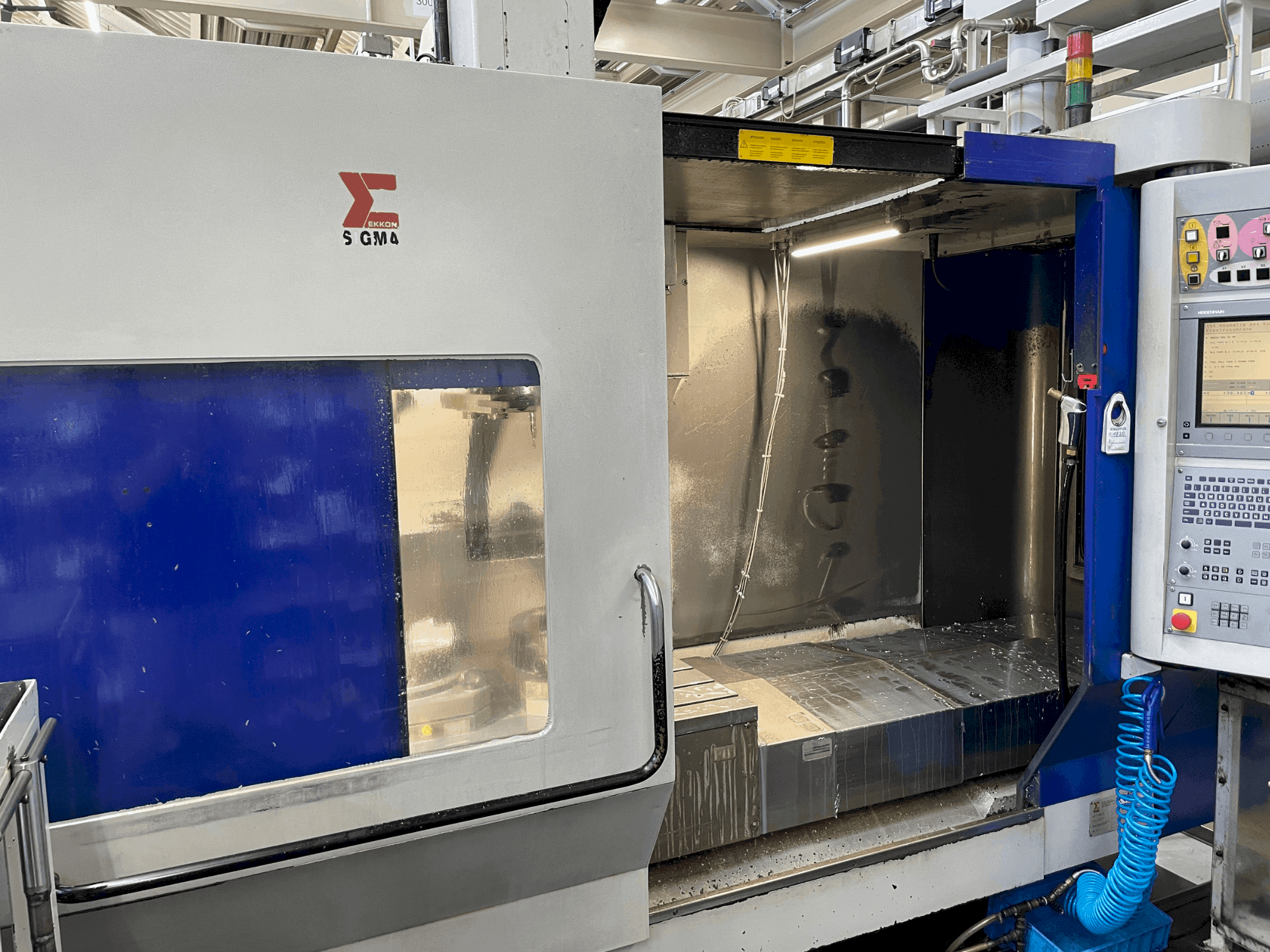

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Asis: / Pašreizējās vārpstas stundas: aptuveni 33000 / x-ass gājiens (garenvirzienā): no 1250 mm līdz 2000 mm / y-ass gājiens (šķērsvirzienā): 810 mm / z-ass gājiens (vertikālais): 630 mm / b-ass gājiens (pagrieziens): 630 mm / b-ass gājiens (pagrieziens): -60° līdz +105° / c-ass pārvietojums (grozāmā galda): -60° līdz +105° / c-ass pārvietojums (grozāmā galda): -60° līdz +105°: / x/y/z ātrgaitas pārvietošanās: diapazons no 40 m/min līdz 50 m/min / b/c ātrgaitas pārvietošanās: diapazons no 40 rpm līdz 50 rpm / paātrinājums x/y/z: diapazons no 5000 mm/sec² līdz 10000 mm/sec² / paātrinājums b/c: diapazons no 3. 5 rad/sec² līdz 8. 8 rad/sec² / vadotnes: lineāras ar bīdāmo bloku ar trīskāršu iepriekš ielādētu lodīšu cirkulāciju / palešu pārslēgšanas laiks: 1: 3 sekundes (5 asis)

• Barošanas avots: Nominālā strāva: no 60 a līdz 105 a / nominālā strāva: no 60 a līdz 105 a.

• Saspiestā gaisa spiediens: 6 bāri / saspiestā gaisa patēriņš: 150 nm³/h

• Mašīnas krāsa: pelēka ral 7008 / aizsargvāciņa krāsa: dzeltena ral 1004 / darba vietas apgaismojums: 2 vai 4 / skaņas spiediena līmenis: 77 db(a) līdz 79 db(a) (standarta, 15000 apgr./min)

• Instrumentu turētājs: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / maks. Pieejamā jauda: 27 kw / maks. Pieejamais griezes moments: 235 nm, 158 nm, 86 nm / programmējamas indeksējamas vārpstas leņķa pozīcijas: elektroniski ar 3600 pozīcijām.

• Mērīšanas sistēma: Heidenhain mērīšanas sistēma, elektronisks locījuma komutators / pozicionēšanas precizitāte (x/y/z): 008 mm / pozicionēšanas diapazons (x/y/z): 006 mm / vidējā apgriešanas kļūda (x/y/z): 0. 002 mm.

• Žurnāla tips: ķēdes žurnāls ar 2 virzieniem / pozīciju skaits: 40 (standarta) - 50 (pēc izvēles) / instrumentu izvēle: "/ instrumentu mainītājs: ar dubulto satvērēja roku, elektromehāniski darbināms / min. Instrumentu nomaiņas laiks: 1. 5 sekundes / laiks no vienas mikroshēmas līdz otrai: 4. 5 sekundes / maks. Instrumentu svars: 8 kg / maks. Instrumenta diametrs: 80 mm / maks. Instrumenta garums: 350 mm / maks. Instrumenta izmēri: 300 mm.

• Pie zema spiediena ar eļļas emulsiju: 10 sprauslas ap vārpstu, maks. 5 bāri ar 100 l/min / pie augsta spiediena ar eļļas emulsiju caur vārpstu (pēc izvēles): 15 bāri pie 15 l/min vai 30 bāri pie 30 l/min / skaidu sajaukšana: 2 paralēlas skrūves abās garajās galda pusēs un sānu skaidu transportieris / dzesēšanas sistēmas filtrēšana: dzesēšanas sistēmas filtrēšana: 60 μ filtru sistēma ar 2 filtru ieliktņiem un manuālu apvedceļu dzesēšanas sistēmas filtrēšana: Filtrēšanas sistēma: 60 μ filtru sistēma ar 2 filtrēšanas ieliktņiem un manuālu apvedceļu.

iekšējā dzesēšana caur vārpstu (IKZ)
