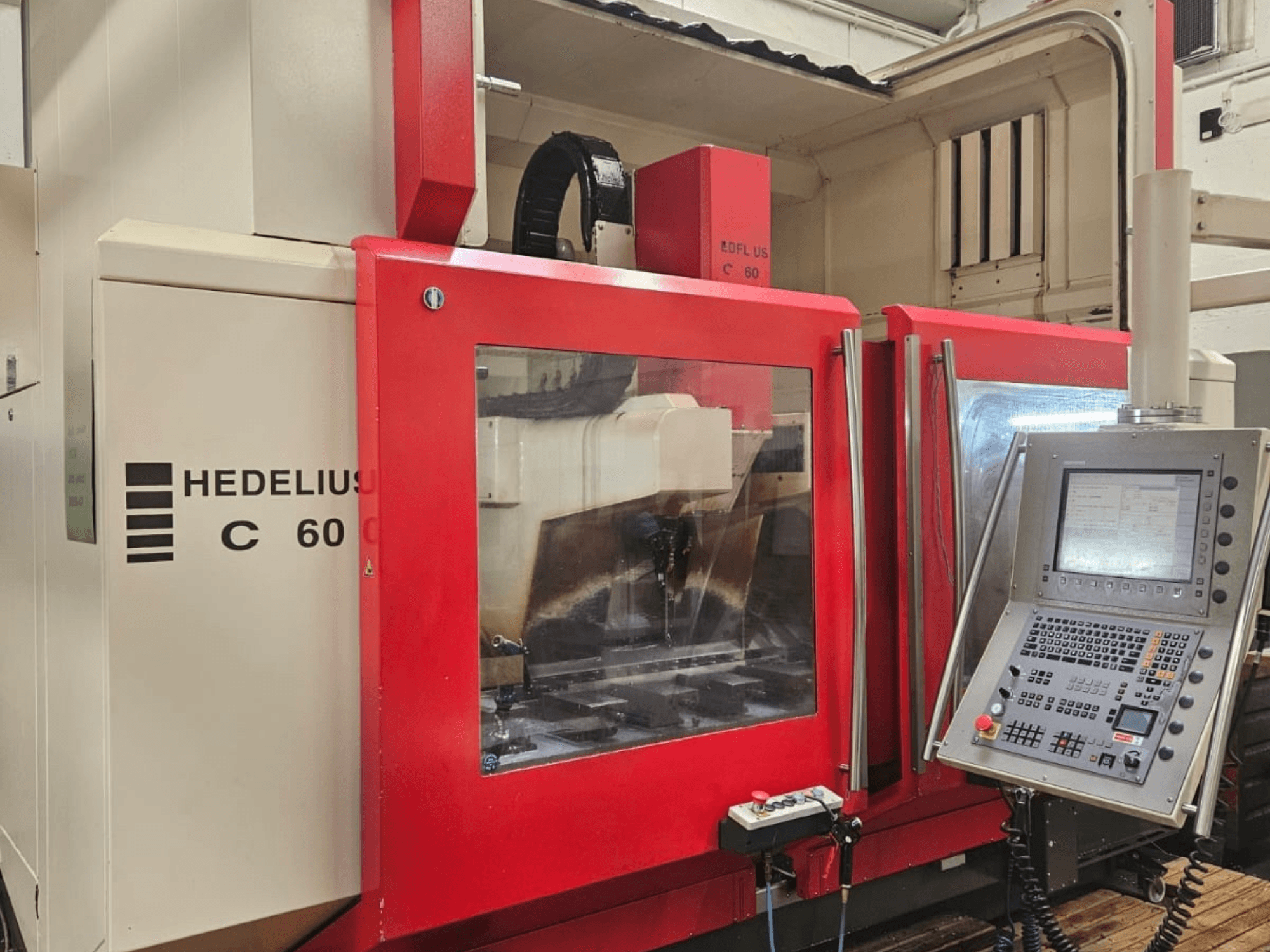

HEDELIUS - C60 - 2000DE-MIL-HED-2007-00002

• Svārsta darbības zona: 2 × 775 × 620 mm

• Galvenās vārpstas griezes moments: 165 Nm (pēc izvēles 198 Nm)

• Instrumentu turētājs: HSK A63

• Maksimālais instrumenta garums: 330 mm

• Maksimālais instrumenta diametrs: 80 mm

• Instrumentu maiņas laiks: aptuveni 3,0 s

• Laiks no vienas mikroshēmas līdz otrai: aptuveni 6,0 s

• Galds: čuguna darbgalds ar 5 T-veida ligzdām DIN 650-18.

• Dzesēšanas sistēma: centrālais dzesēšanas šķidrums caur vārpstu

  • Dzesēšanas šķidruma tvertnes tilpums: 780 litri

  • Filtra klase: 25 µm

  • Filtra jauda: 130 l/min

  • Sūknis A: 20 bar / 30 l/min

  • Sūknis B: 2,5 bar / 150 l/min.

• Elektriskais pieslēgums: 3 × 400 V, 50 Hz

• Kopējā pieslēgtā slodze: 20 kVA

• Nepieciešamais saspiestais gaiss: vismaz 7 bāri

• Svars: 10500 kg

• Mašīnas korpuss: pilns korpuss ar elektriskajām rullīšu durvīm

• Pozicionēšanas sistēma: stikla skalas uz X/Y/Z asīm

• Piedziņas sistēma: digitālie maiņstrāvas servomotori ar lodveida skrūvēm.

• Programmēšana: Heidenhain vienkāršais teksts un DIN/ISO

Papildu aprīkojums

• Šķeldas konveijers: skrāpēšanas lentes tipa, izkraušanas augstums aptuveni 1150 mm.

• Ekstrakcijas sistēma: MultiAir izplūdes filtrs, 1200 m³/h

• 3D zonde: Renishaw RMP 60

  • Atkārtojamība: ±2 µm

  • Zondes spalvas garums: 50 mm

  • Zondes lodītes diametrs: 6 mm

• Stiprinājumi (pēc izvēles)
