SHW - UF-5PL-MIL-SHW-1993-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

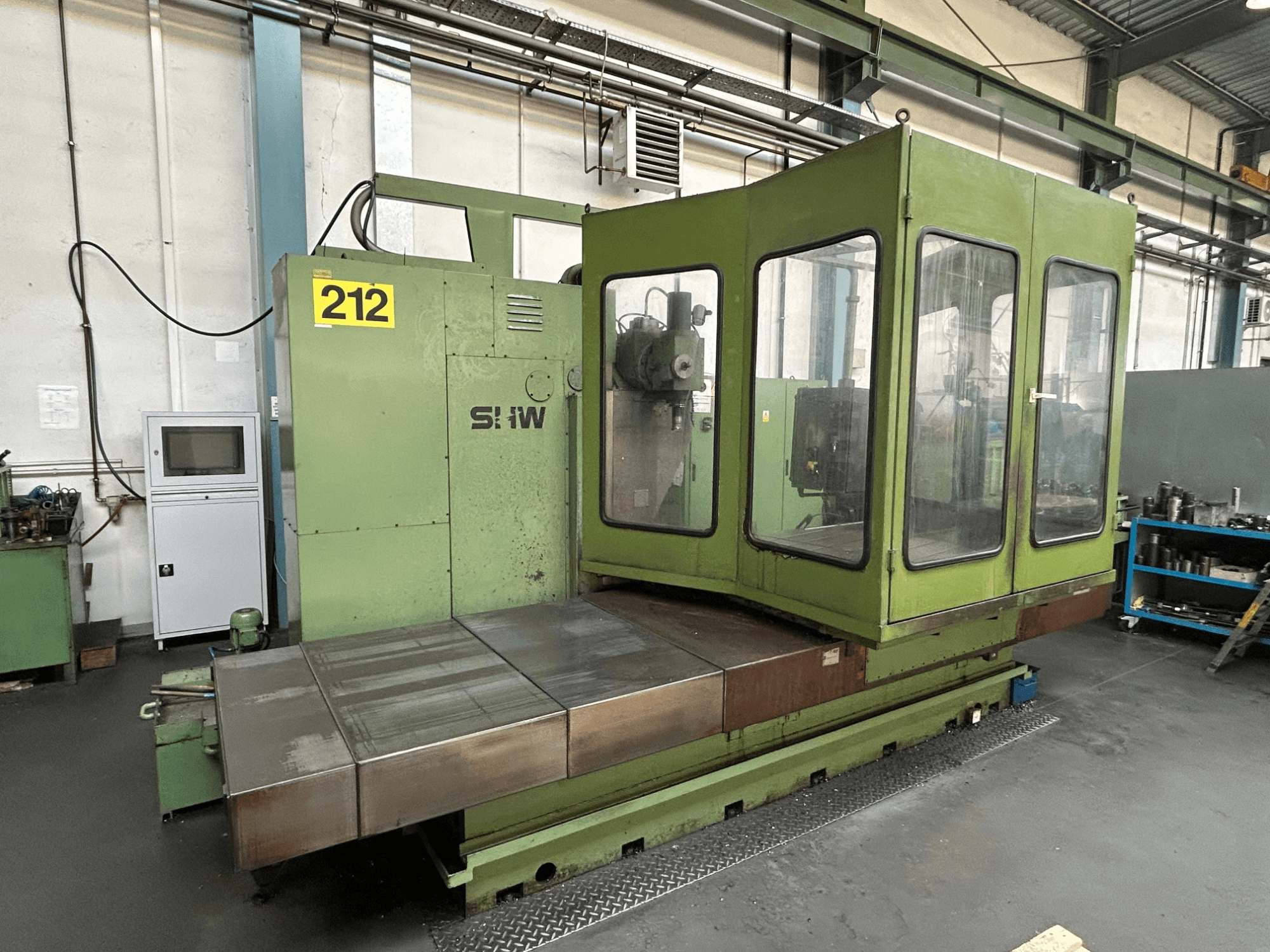

Šis 5 asu SHW UF-5 vertikālais apstrādes centrs tika izgatavots 1993. gadā. Tā galda garenvirziena kustība ir 1500 mm, vārpstas galvas vertikālā kustība ir 1000 mm un vārpstas galvas garenvirziena kustība ir 750 mm. Mašīnai ir rotācijas galds ar 1400 mm diametru un maksimālo galda slodzi aptuveni 4000 kp. Ja vēlaties iegūt augstas kvalitātes apstrādes iespējas, apsveriet mūsu piedāvāto SHW UF-5 mašīnu. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: SHW
- gads: 1993
- MODELIS: UF-5
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Polija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - SHW UF-5
Vadības bloks
- Vadības marka: HEIDENHAIN
- Vadības modelis: TNC 355
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 1500 mm
- Y ass pārvietošanās: 1000 mm
- Z ass pārvietošanās: 750 mm
Tehniskās specifikācijas
- Vārpstas jauda: 20 kW
- Vārpstas ātrums: 1800 RPM
- Kūļa izmērs: ISO 50
Papildus informācija
Frēzēšanas galviņā iebūvēta frēze: 115 mm.
Padeves piedziņas un padeves:
Atsevišķas piedziņas (X, Y, Z)
Bezgala regulējamas padeves (X, Y, Z): 2-8000 mm/min.
Ātra pārvietošanās (X, Y, Z): 8000 mm/min
Frēzēšanas vārpstas piedziņa:
Līdzstrāvas motora piedziņas jauda: 20 kW
Ātruma diapazons (bezgala regulējams): 36-1800 apgr./min
Horizontālā un vertikālā vārpsta
Vārpstas konuss: ISO 50
Horizontālā vārpstas diametrs (priekšējais gultnis): 95 mm (diametrs)
Instrumentu iespīlēšanas spēks:
Horizontālais vārpstas stiprinājums: horizontālā vārpsta: 16,000 N
Vertikālais vārpsta: 10,000 N
Papildu aprīkojums
Rotācijas galds RT 5D:
Galda plāksne ar 7 T veida ligzdām, 1 centrālā ligzda.
Galda diametrs: Ø 1400 mm
T-ligzdas izmērs: 22 H7 (DIN 650)
Centrālais atvērums: 160 mm
Maksimālais rotācijas ātrums: 2,5 min-¹
Maksimālā galda slodze: aptuveni 4000 kp
Galda svars: aptuveni 2800 kg
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
