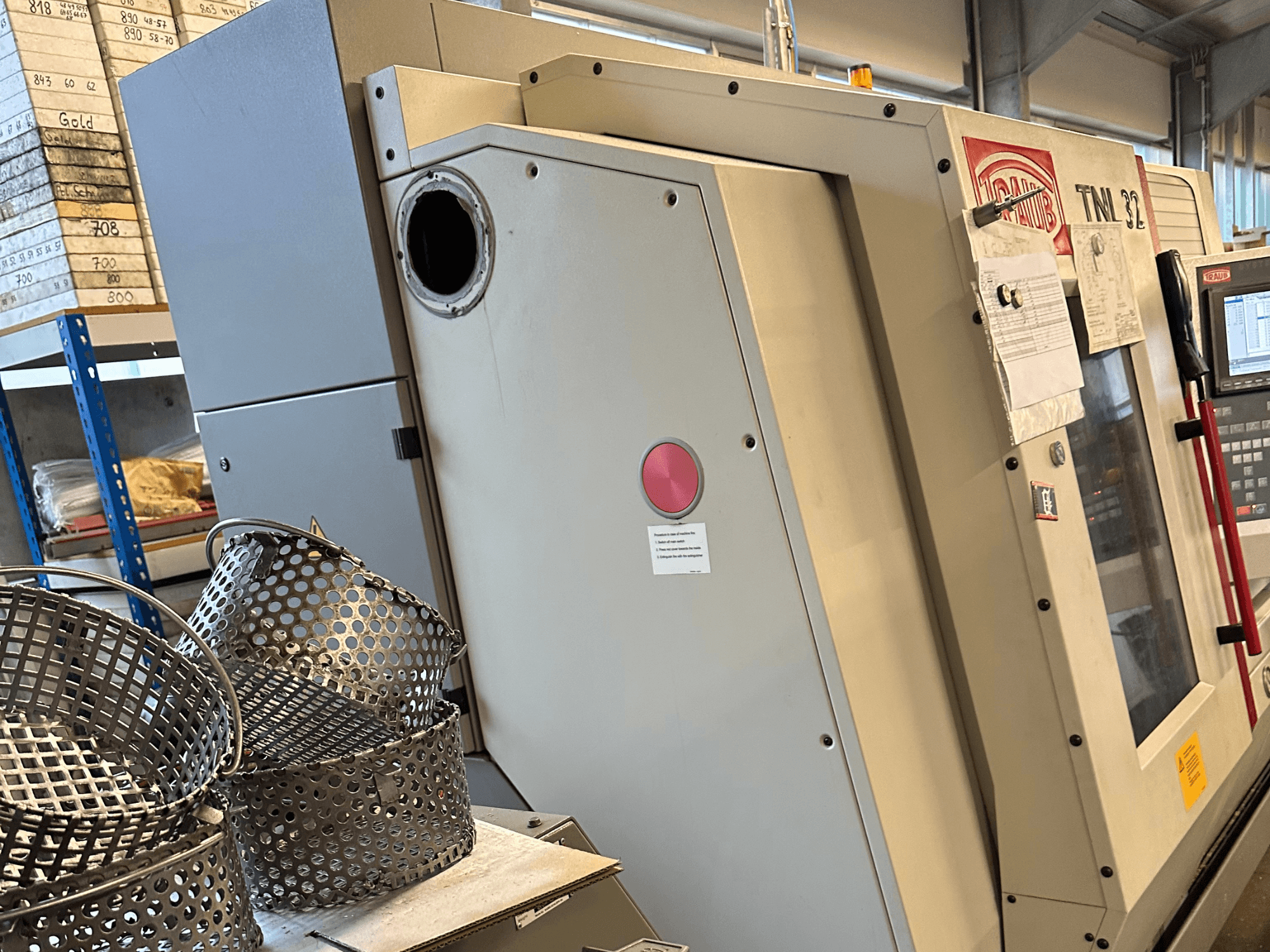

TRAUB - TNL 32 PDE-TUR-TRA-2012-00001

• Revolveru skaits: 2

• Maksimālais Z ass pārvietojums: 305 mm

• Galvenā vārpstas griezes moments: 21 / 32 Nm

• Galvenā vārpsta C ass izšķirtspēja: 0,001°

• 1. revolvergalvas instrumentu stacijas: 10

• 1. revolvergalvas darbināmo instrumentu stacijas: 10

• 1. revolvergalvas darbināmo instrumentu ātrums: 12 000 apgr./min

• 1. revolvergalvas motorizēto instrumentu jauda: 1,5 / 2,5 kW

• Revolvera 1 instrumentu turētāja diametrs: 45 mm

• 1. revolvergalvas virpošanas instrumenta kāts: 16 x 16 mm

• 1. revolvergalvas X ass pārvietojums: 140 mm

• 1. revolvergalvas Z ass pārvietojums: 305 mm

• 1. revolvergalvas H ass izšķirtspēja: 0,001°

• 1. revolvergalvas laiks no skaidas līdz skaidai: 0,3 sek.

• 2. revolvergalviņas instrumentu stacijas: 9

• 2. revolvergalvas aktīvo instrumentu stacijas: 9

• 2. revolvergalvas aktīvā instrumenta ātrums: 12 000 apgr./min

• 2. revolvergalvas darbināmo instrumentu jauda: 1,5 / 2,5 kW

• Revolvera 2 instrumentu turētāja diametrs: 45 mm

• 2. revolvergalvas virpošanas instrumenta kāts: 16 x 16 mm

• Revolvera 2. X ass pārvietojums: 140 mm

• 2. revolvergalvas Y ass pārvietojums: -25 / +40 mm

• 2. revolvergalvas Z ass pārvietojums: 320 mm

• 2. revolvergalviņas laiks no skaidas līdz skaidai: 0,3 sek.

• Pretvārpstas ātrums: 8000 apgr./min

• Pretvārpstas jauda: 1,5 / 2,5 kW

• Pretvārpstas griezes moments: 4,5 / 7,7 Nm

• Pretvārpstas C-ass izšķirtspēja: 0,001°

• Maksimālais nostiprināšanas garums: 250 mm

• Maksimālais stieņa diametrs (pretvārpsta): 32 mm

• Aizmugurējās apstrādes instrumentu stacijas: 8

• Aizmugurējās apstrādes darba rīku stacijas: 3

• Aizmugurējās apstrādes mehānisko instrumentu ātrums: 12 000 apgr./min

• Aizmugurējās apstrādes darba rīka jauda: 1,5 / 2,5 kW

• Aizmugurējās apstrādes instrumentu turētāja diametrs: 36 mm

• Ātrgaitas pārvietošanās (X / Y / Z): 20 / 20 / 20 m/min

• Maksimālais padeves ātrums: 20 000 mm/min

• Kopējā nepieciešamā jauda: 46 kW

• Nepieciešamā platība, ieskaitot stieņu padevi: 8000 x 2500 x 2600 mm

• Skaidu konveijers: Pēc izvēles, nav iekļauts

• Dzesēšanas sistēma: Jā

• Instrumentu revolveri: 2

• Aizmugurējā apstrādes vienība: Jā

• Stieņu padeves sistēmas interfeiss: Jā

• Stieņu padevējs: LNS Hydrobar Express 332 S2 / 3 m

• Elektroniskais rokturis: Jā

• Hidrauliskā vienība: Jā

Mašīnas defekti: Pretvārpsta pašlaik ir nelietojama ilgstošas neizmantošanas dēļ. Defekts ir vai nu sensorā, vai motorā.
