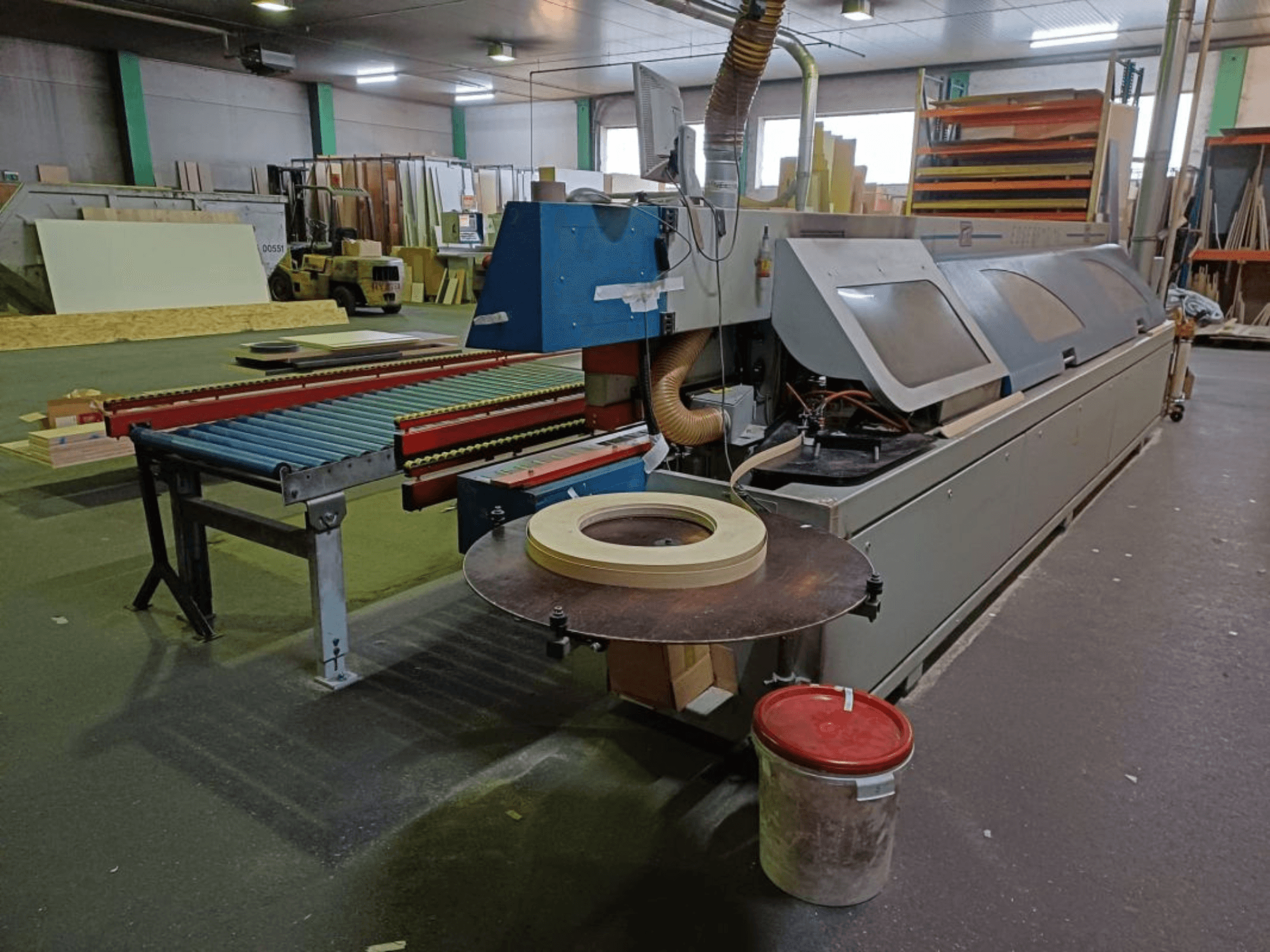

OTT - TWISTERAT-EDG-OTT-2005-00001

• Līmes pielietošana: Karstā/aukstā kausējuma līmes process; uzklāšanas rullītis ar sinhrono un pretēji rotāciju.

• Malas biezums: 0,3-10 mm

• Detaļa biezums: 8-60 mm

• Gabala platums: vismaz 70 mm

• Gabala garums: vismaz 150 mm

• Darba spiediens: 6 bāri

• padeves jauda: 3,0 kW

• padeves ātrums: 14-20 m/min

• Elektriskais pieslēgums: 3x 400 V, 50 Hz

• Ekstrakcijas prasība: 1x Ø180 mm pie 20 m/s = 35 m³/min.

• Gaisa plūsmas ātrums (minimālais): 20 m/s

• Saspiestā gaisa patēriņš: aptuveni 300 l/min.

Apstrādes vienības/iekārtas uz mašīnas:

• Savienošana:

  • 2 x 2,2 kW, n=14 600, 250 Hz; divi darba vārpsti, kas tiek vadīti pēc lietojuma.

• Kombinētā kausējuma līmēšanas iekārta:

  • Augšā uzstādīta, maināma tvertne EVA, PUR karsti kūstošai līmijai vai tīrīšanas granulām; tvertnes tilpums 2,5 l.

• AKM (automātiskais malu magazīns):

  • Automātiskais malu magazīns ar optisko uzraudzību fiksēta garuma slokšņu malām.

• Aizdare:

  • 2 x 0,8 kW, n=12 000, 200 Hz; automātiskais pagrieziens 0°/5°; 2 HM zāģa asmeņi Ø140 x 3,2 x 16, z=34.

• Flīzēšana uz līdzenas virsmas:

  • 2 x 0,7 kW, n=12 000, 200 Hz; vienpusēja zondēšana; 2 maināmo nažu galviņas HF70 ar karbīda smaili, Ø70 x 20 x 16, z=4

• Smalka frēzēšana (konusveida 15°/30°/45°):

  • 2 x 0,3 kW, n=12 000, 200 Hz; abpusēja zondēšana; 2 karbīda indeksa griezējamo nažu galvas HF70, Ø70 x 20 x 16, z=4

• AWSR (rādiuss R2-R5):

  • 2 ātri maināmie komplekti smalkās frēzes frēzēm, 2 x 0,3 kW; 2 karbīda indeksējamo plīšu galviņas AR73 x 16 x 16, z=3, R2-R5.

• AKF (kopēšanas frēzēšana):

  • Automatizēta kopēšanas frēzēšana ar diviem atsevišķiem darba vārpstiņiem gala virsmām un garenvirziena rādiusiem; 2 x 0,37 kW, 12 000 apgr./min; instrumenti R1-R3.

• Skrāpēšanas asmens:

  • 2 x karbīda skrāpji, automātiskā padeve

• Virsmas skrāpis:

  • 2 x karbīda skrāpji, ar precīzas regulēšanas ierīci.

• PU komplekts:

  • 5 virzienu izsmidzināšanas ierīce (2 x atdalīšanas līdzeklis, 1 x smērviela, 2 x tīrīšanas līdzeklis), smalka pulēšanas ierīce ar auduma disku

• Malu tīrīšana:

  • 2 x 0,2 kW, n=2800, 50 Hz, oscilējošās birstes.
