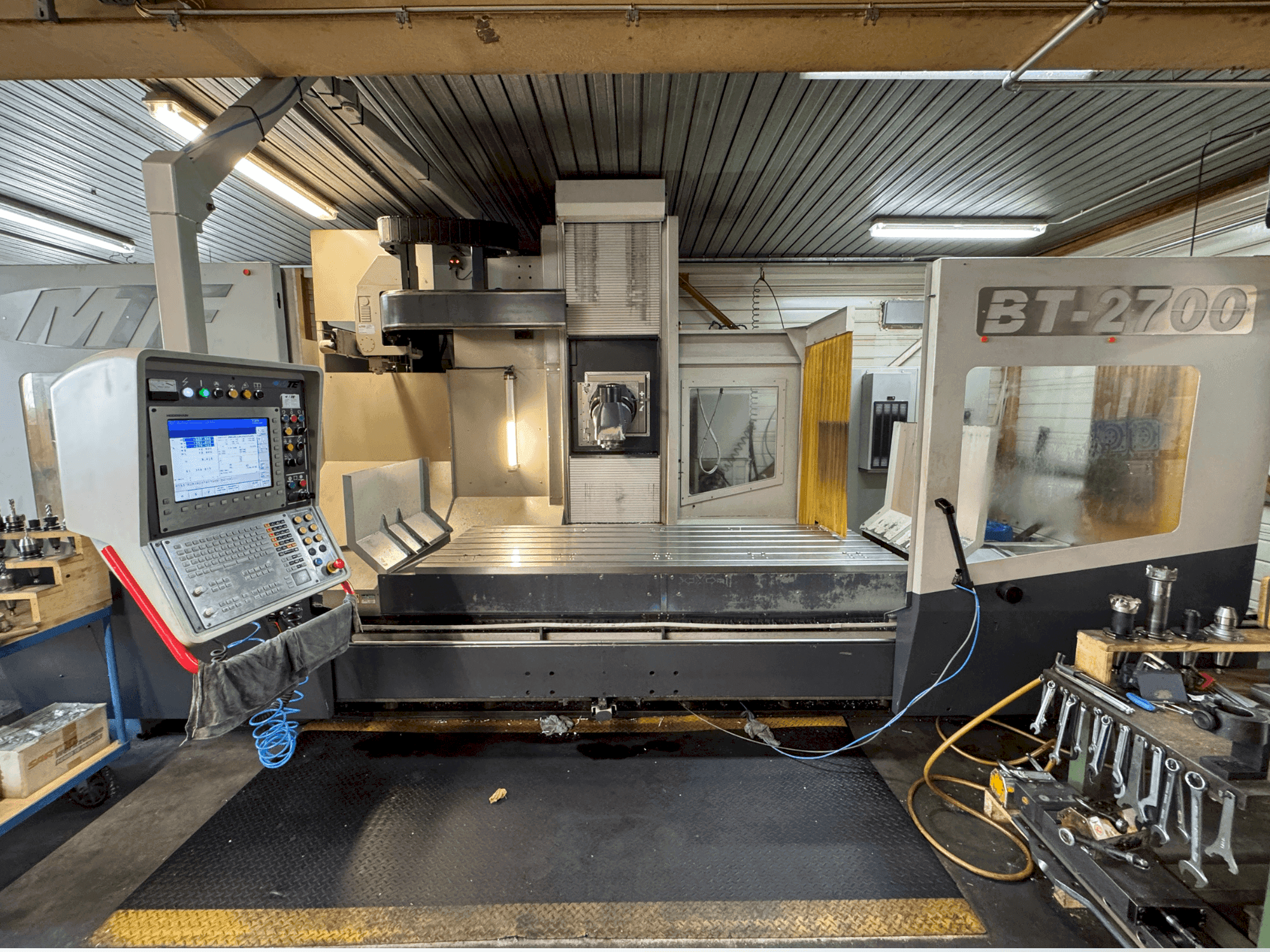

MTE - BT-2700DE-MIL-MTE-2015-00001

Papildaprīkojums

• - Hidrauliskā sistēma / Dzesēšanas iekārta ar temperatūras kontroli / Dzesēšanas eļļošanas sistēma Vadības skapis ar apgaismojumu un gaisa kondicionēšanas iekārtu / Teleskopiskais vāks / Darba zonas apgaismojums / Drošības žogs un drošas piekļuves durvis

Papildus informācija

Mašīnas priekšrocības

• Tehniskās mašīnas priekšrocības:
  • - Spriegošanas galda/spriegošanas virsmas garums: 2700 mm / platums: 1000 mm
  • - Maksimālā piedziņas jauda: 32 kw no 198 apgr. /min / maksimālais griezes moments: 1120 nm (nemainīgs līdz 376 apgr. /min) / ātruma diapazons: 0–6000 apgr. /min / vārpstas apgriezieni 6000 apgr. /min: zems diapazons 0–984 apgr. /min, vidējais diapazons 918–2456 apgr. /min, augsts diapazons 2404–6000 apgr. /min
  • - Cnc vadība ar 15,1 collu plakano ekrānu un grozāmu vadības svārstu
  • - Stundas 32000

Papildu informācija

• - Celtspēja/gājiens: X ass (gareniskā gājiens): 2500 mm Z ass (vertikālā gājiens): 1250 mm (pēc izvēles) Y ass (sānu gājiens): 1200 mm (pēc izvēles) Spriegošanas galds/spriegošanas virsma: Garums: 2700 mm Platums: 1000 mm Maksimālā transportēšanas slodze: 9000 kg Konstrukcija: Diagonāla (grozāma 2 plaknēs) Ātruma diapazons: 0–6000 apgr./min Soļa/grozīšanas pozīcijas: 2,5 x 1 (ar Hirta zobratu) 144 pozīcijas diagonāls savienojums, 360 pozīcijas vertikāls savienojums Instrumenta turētājs: DIN 69871 AD Vilkšanas skrūve: DIN 69872 A forma Konuss: DIN 69871 Instrumenta fiksācijas spēks: 15 000 N Piedziņa Galvenā vārpsta: Motors/Ražotājs: Heidenhain galvenās vārpstas piedziņa Maksimālā piedziņas jauda: 32 kW no 198 apgr./min Maksimālais griezes moments: 1120 Nm (nemainīgs līdz 376 apgr./min) Ātruma vadība/pārnesums: 3 ātrumi (ar eļļas dzesēšanu) ar automātisku pārslēgšanu Vārpstas ātrumi 6000 apgr./min: zems diapazons 0–984 apgr./min, vidējais diapazons 918–2456 apgr./min, augsts diapazons 2404–6000 apgr./min Ass piedziņas asu padeves: Ass piedziņas motori: Heidenhain (digitālās piedziņas) Maksimālā ātrā traversa: (X/Y/Z asis) 25 000 mm/min Maksimālā darba padeve: (K/Y/Z asis) 15 000 mm/min Maksimālais vidējais paātrinājums: 2 minūtes* Maksimālais padeves spēks: (X/Y/Z ass) 21 500 N Ass piedziņas sistēmas: X ass (gareniskā) Lodīšu skrūve (iepriekš noslogota) ® 63x40 mm Z ass (vertikālā) Lodīšu skrūve (iepriekš noslogota) © 50x20 mm Y ass (šķērsvirzienā) Lodīšu skrūve (iepriekš noslogota) ® 50x20 mm Spriegošanas galds/galda virsma: T veida rievu skaits: 7 T veida rievu izmērs: mm22 H12 Atsauces rieva: mm22 H 7 Attālums starp T veida rievām: 140 mm Nepieciešamā vieta: Garums apm. Augstums apm. Platums apm. BT 2700 (pie = 1250 mm) (pie Y = 1200 mm) Mašīnas svars: Svars BT 2700 kg Pievienotā slodze: apm. 7200 mm (bez šķērskonveijera + 1280 mm) apm. 3250 mm (bez instrumentu mainītāja) apm. 4900 mm apm. 18 500 mm KVA apm. 45 Mašīnas pamataprīkojums: HEIDENHAIN ITNC 530 (HSCI) CNC vadība ar 15,1 collu plakano ekrānu un grozāmu vadības svārstu mašīnas vadībai mašīnas priekšā un aizmugurē. Mašīnas gulta, stiprināšanas galds, mašīnas kolonna un vertikālais segls ir izgatavoti no GG30 lamelārā grafīta čuguna, lai uzlabotu slāpēšanas īpašības. Frēzēšanas slīdnis ir izgatavots no augstas kvalitātes GJS-500 sfēriskā grafīta čuguna, lai nodrošinātu maksimālu stingrību un tādējādi slīdņa ass maksimālu mehānisko precizitāti. Automātiska frēzēšanas galva, kas izgatavota no lieta tērauda (GS 60) ar diagonālu konstrukciju, noliecama, 2,5° / 2,5° (pēc izvēles 2,5° x 1°) un ātrums 4000 apgr./min (pēc izvēles 3000/6000 apgr./min). Vārpstas orientācija, izmantojot NC vadību. Eļļas dzesēšanas galvenā vārpstas pārnesumkārba, 3 pakāpes ar automātisku pārslēgšanu, maksimālā jauda 32 kW un maksimālais griezes moments 1520 Nm. Pārnesumkārbas zobrati ir spirālveida. Zobrati ir izgatavoti no Hromniķeļa tērauds, rūdīts un precīzi slīpēts. INA lineārie recirkulācijas rullīšu gultņu vadotnes visās 3 asīs X ass (garumi): 10 vienības, tips: INA RUE 45 EL Z ass (vertikālā): 4 gultņi, tips: INA RUE 55 EL Y ass (šķērsvirziena): 8 vienības, tips: INA RUE 45 EL un papildu plakanās vadotnes kā slāpēšanas slīdņi Hidrauliskā sistēma: Rexroth Dzesēšanas iekārta ar temperatūras kontroli reduktora eļļas dzesēšanai. Galvenās vārpstas piedziņa un asu piedziņas ar Heidenhain maiņstrāvas motoriem (digitāliem) Heidenhain lineārā mērīšanas sistēma (0,001 mm) visās asīs Hidrauliskais pretsvars vertikālajā asī Frēzēšanas slīdņi virs un zem vertikālās ass ir pārklāti ar rullīšu pārsegu, lai aizsargātu aizmugurējo mašīnas nodalījumu Vertikālā ass (aizmugurējā mašīnas nodalījumā) virs un zem vertikālā segla ir pārklāta ar silfonu pārsegu, lai aizsargātu vadotnes, lodīšu skrūvi un mērīšanas sistēmu no piesārņojuma Automātiska asu un lodīšu skrūvju centrālā eļļošana Dzesēšanas smērvielas sistēma dzesēšanas smērvielas piegādei apstrādes instrumentiem no ārpuses Vadības skapis ar apgaismojumu un gaisa kondicionēšanas iekārta Teleskopisks pārsegs vadotņu un piedziņas bloku aizsardzībai X asī Pārnēsājams elektroniskais rokrats "Heidenhain HR-410" ar asu izvēli Automātiska temperatūras kompensācija Papildu elektriskais kājas pedālis manuālai instrumentu maiņai Šļakatu aizsargs 4 pusēs ar lielu skata logu. Bīdāmās durvis mašīnas priekšpusē var atvērt visā stiprināšanas galda garumā. Papildu bīdāmās durvis darba zonas aizmugurē. Bīdāmās durvis ir aprīkotas ar drošības slēdžiem saskaņā ar CE noteikumiem un integrētas mašīnas avārijas apturēšanas ķēdē. Drošības žogs Nogāze Aizsargā mašīnas aizmugurējo zonu ar drošām piekļuves durvīm Darba zonas apgaismojums Krāsa: grafīta pelēka RAL 7024 / ahāta pelēka RAL 7038 Mašīnas vertikālās gājiena pagarinājums no Z = 1000 mm līdz Z = 1250 mm Mašīnas šķērsvirziena gājiena pagarinājums no Y = 1000 mm līdz Y = 1200 mm Automātiski grozāma frēzēšanas galva diagonālā konstrukcijā ar dalījumu 2,5°x 1° (Hirta zobu profils) Ātrums 6000 apgr./min BIG Plus instrumenta vārpsta: Instrumenta vārpsta ir aprīkota ar vienlaicīgu konusveida un virsmas kontaktu instrumentam. Gaisa dzesēšana caur vārpstu: Instrumenta dzesēšanai caur instrumenta centru (IKZ) var alternatīvi piegādāt saspiestu gaisu saskaņā ar DIN 69871 formu AD. Gaisa dzesēšana caur dzesēšanas šķidruma sprauslām (ārēja): Gaisa padeve instrumentam/sagatavei kā alternatīva dzesēšanas šķidruma padevei caur ārējām dzesēšanas šķidruma sprauslām uz instrumenta vārpstas. Minimālā eļļošanas daudzuma Lubrix sistēma: Instrumenta dzesēšanai un eļļošanai caur instrumenta centru (IKZ) var alternatīvi piegādāt eļļas un gaisa maisījumu saskaņā ar DIN 69871 formu AD. Automātiskais instrumentu mainītājs HN: Mašīnas versija ar automātisko instrumentu mainītāju, kas uzstādīts uz mašīnas statīva. Maks. instrumenta diametrs: Maks. instrumenta diametrs ar brīvām palīgvietām magazīnā: 125 mm 250 mm Maks. instrumenta garums: 380 mm Maks. instrumenta svars: 20 kg. Skaidu transportieris: Skaidu transportieris, kas uzstādīts mašīnas garenvirzienā starp mašīnas statīvu un stiprināšanas galdu, eņģēm piestiprināta lentes konstrukcija. Izmešana labajā pusē. Otrais skaidu transportieris: Skaidu transportieris, kas uzstādīts mašīnas garenvirzienā starp mašīnas statīvu un stiprināšanas galdu, eņģēm piestiprināta lentes konstrukcija. Izmešana labajā pusē. Otrais skaidu transportieris: Skaidu transportieris, kas uzstādīts mašīnas garenvirzienā. Mašīna galda priekšā, eņģu lentes konstrukcija. Izmešana labajā pusē. Šķērskonveijers: Lai samazinātu mašīnas kopējo garumu par 1300 mm, izmantojot šķērskonveijeru ar eņģu lentes konstrukciju kreisajā pusē ar aizmugurējo izmešanu. Vienkāršs šļakatu aizsargs: Mašīna ir aprīkota ar vienkāršu šļakatu aizsargu standarta drošības un šļakatu aizsarga vietā: Mašīnas galda priekšpusē un labajā aizmugurē ir uzstādītas lielas bīdāmās durvis ar skata logiem. HH TS 460 radio mērīšanas zondes sistēma: Heidenhain TS632 radio mērīšanas zondes sistēma nodrošina uzticamu elektronisku sagataves mērīšanu un izlīdzināšanu visās frēzēšanas galviņas pozīcijās, pateicoties neierobežotai radioviļņu signāla pārraidei, izmantojot praktiskus mērīšanas ciklus. - TS460 radio mērīšanas zondes sistēma Divvirzienu aktivizācija Stāva konusa DIN69871 SK40 M4 zondes tapa (keramikas vārpsta), garums = 53 mm - Radio uztvērējs Elastīga antena ar TNC savienotāju, savienojuma kabelis (2 m) ar savienotāju Heidenhain vadībai i TNC 530 HSCI savienojums X 112
