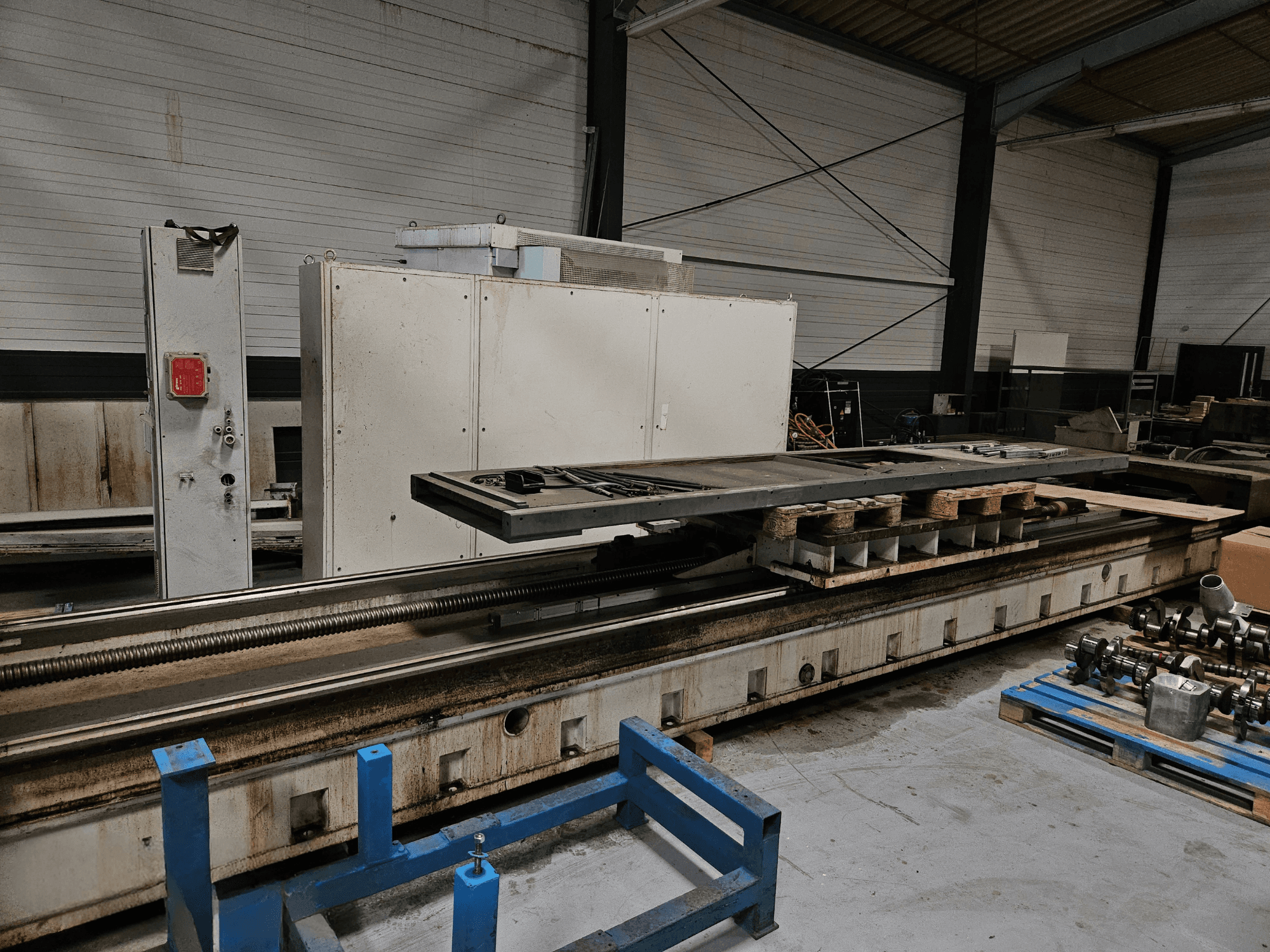

SHW - UFZ 6LDE-MIL-SHW-2008-00001

Vārpstas darbības laiks: 12 897 stundas

Hidraulikas darbības laiks: 43 912 stundas

• W ass gājiens: 1500 mm

• Digitālās padeves piedziņas

  • X ass: 2-20000 mm/min

  • Y ass: 2-24000 mm/min

  • Z ass: 2-24000 mm/min

• Ātra pārvietošanās

  • X ass: 20000 mm/min

  • Y ass: 24000 mm/min

  • Z ass: 24000 mm/min

• Vārpsta

  • Galva: automātiskā universālā frēzēšanas galva

  • Galvenais vārpstas motors: Siemens 1PH7 167

  • Pārnesumkārba: RIEKSTS: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Atkārtojamība: ±0,002 mm

  • Vārpstas ātrums (60 min maks.): 3200 apgr.

  • Vārpstas apgriezienu skaits (15 min maks.): 4000 apgr.

• Instrumentu mainītājs

  • Tips: Automātiskais

  • Kapacitāte: 150 instrumenti

  • Maksimālais instrumentu garums: 400 mm

  • Maksimālais instrumentu svars: 25 kg

  • Instrumentu konuss: SK50 DIN 69871

  • Stacija: Stacija:

• Galds/plāksnes

  • Stiprinājuma plāksnes virsma: 3600 x 3750 mm

• Elektronika un vadība

  • Vadības panelis: Darba platformā integrēts CNC

  • Servomotori: Siemens 1FT6 sērija

  • Piedziņas/regulatori: Indramat ECOdrive 3

  • Mērīšanas sistēmas: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Elektroniskais spiediena slēdzis: ifm PN 5, PN 7

• Barošanas avots

  • Spriegums: 400 V, 3fāzes, 50 Hz

  • Jaudas pieslēgums: aptuveni 80 kVA

  • Galvenais drošinātājs: 160 A (lēni degošs)

  • Vadītāja šķērsgriezums: Caurvads: 70 mm²

• Pneimatika un hidraulika

  • Spiediens: 4-6 bāri

  • Pieslēgums: G1/4

  • Gaisa patēriņš: aptuveni 320-400 l

  • Vārstu spaile: Festo CP10+

  • Hidrauliskā sistēma: Hidroinstalācija: Bosch ar 1 x 50 l akumulatoru

Papildu aprīkojums

• CNC rotācijas galda bloks: Demmeler DRTN

  • Galda virsma: 2000 x 1800 mm

  • Maksimālais rotācijas ātrums: 4 min^-1

• Sadursmju uzraudzība: Brankamp Typ CMS (1 kanāls)

• Drošības bremzes: Mayr Typ 891...

• Dzesēšanas bloks: Hildes dzesēšanas iekārta: Schimpke DK 38 V / BKW SK 250D.

• Dzesēšanas šķidruma filtrs: Knoll KF110/1100

• Eļļas filtrs: ARGO D 062-156

• Šķembu transportieris: Richter SP 250/63 (x2)

• Mērīšanas sistēma: m&h 20.10 Set Multi SK50 / m&h 35.10 TS kontaktdakša

• Eļļošana: Automātiskā

• Mašīnas korpuss: trīspusējs
