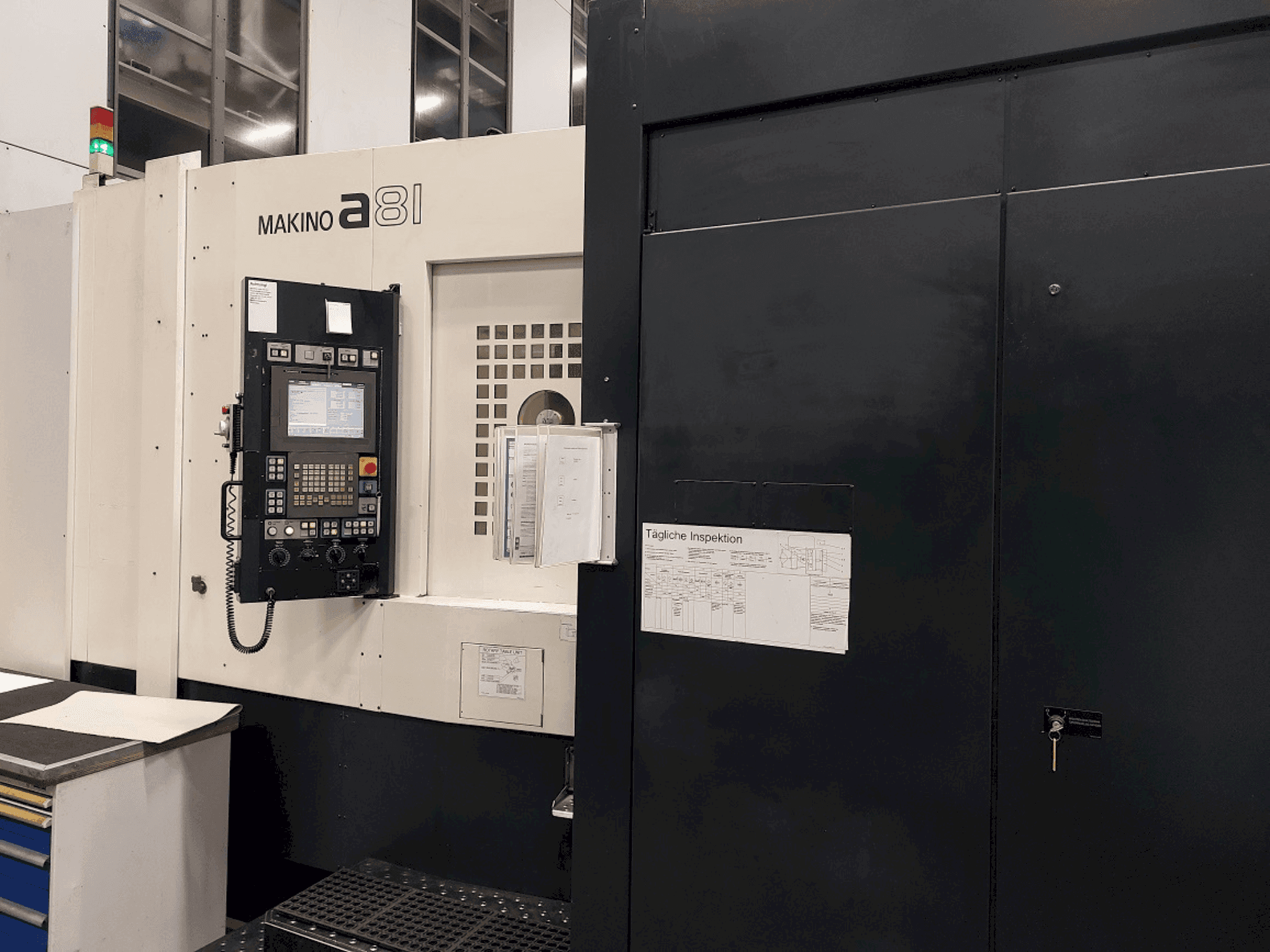

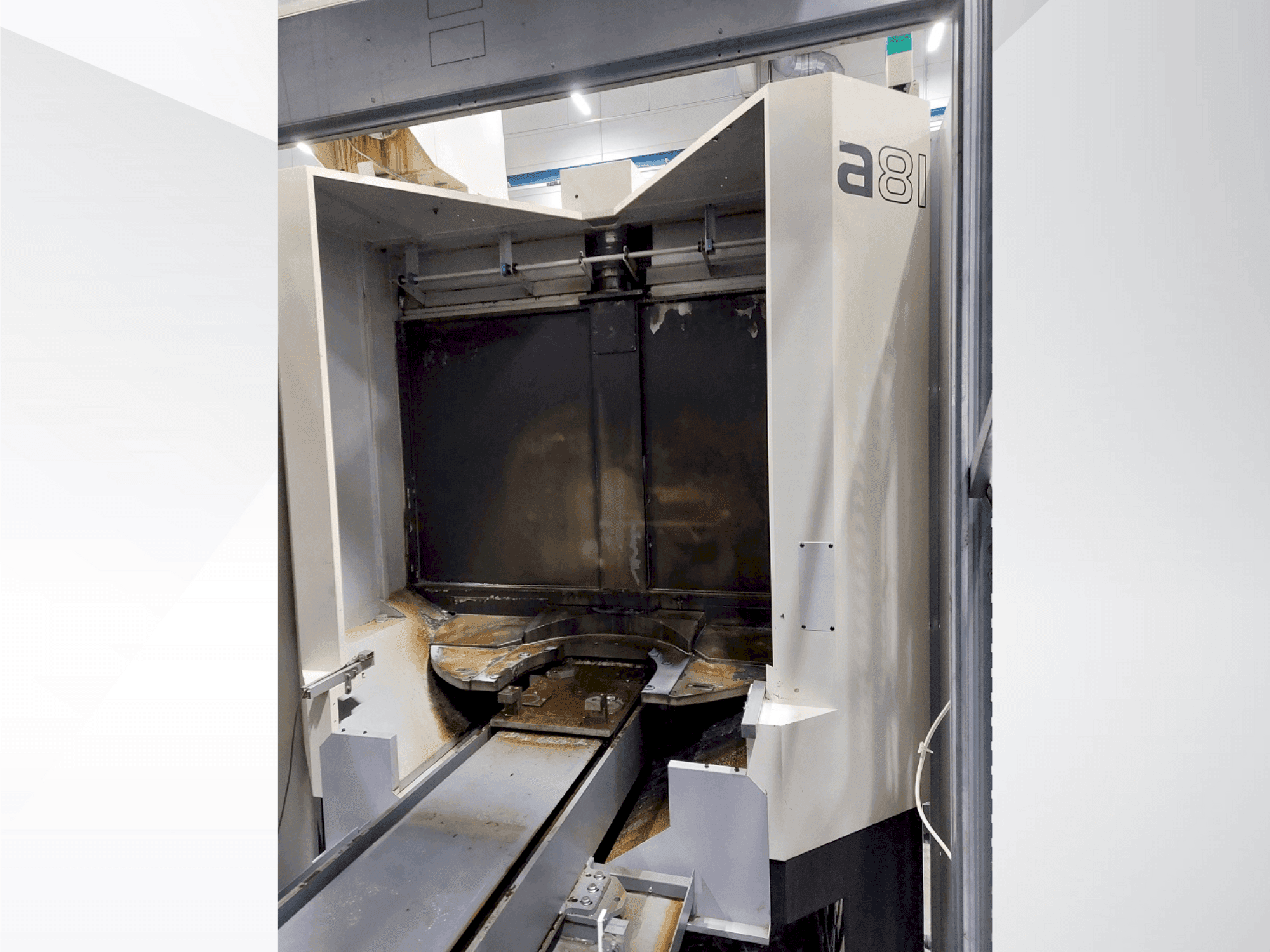

Makino - a81DE-MIL-MAK-2008-00002

Papildu aprīkojums

• Vārpstas dzesēšana

• Tvertņu sistēma ar Knoll kompakto lentes filtru, 3200 litri

• Dzesēšanas šķidruma padeve caur vārpstu

• Eļļas miglas ekstrakcija

• Skrāpēšanas lentes konveijers

• Pārbūves komplekts autonomai darbībai (pašlaik tiek izmantots kā sistēmas mašīna)

Mašīnas priekšrocības

Mašīnas tehniskās priekšrocības

• Kolonnas šķērsvirziena kustība (x ass): 900 mm

• Vārpstas bloka augstuma regulēšana (y-ass): 800 mm.

• Galda garenvirziena kustība (z-ass): 1020 mm

• Pieļaujamais pagrieziena diametrs darba zonā: 1000 mm

• Maks. Grozāmās rotācijas augstums no palešu virsmas: 1000 mm: 1300 mm Maksimālais pieļaujamais pacelšanas augstums: 1300 mm

• Paletes izmērs: 630 x 630 mm

• Palete - nc - rotācijas galds ar 4. nc asi

• Ieejas izšķirtspēja: 0. 001°

• Pozicionēšanas precizitāte: ± 3 loka sekundes.

• Instrumentu magazīns ar 242 glabāšanas vietām

• Apgaismojums un filtrēšana:

  • Apgaismojums žurnālā (modernizēts).

  • Sūknis un rupja filtrācija gultnes un darba zonas skalošanai.

  • 100 µm filtrs.

• Dzesēšanas sistēmas:

  • Iekšējā dzesēšana caur vārpstu (IKZ).

  • Spiediena pakāpes līdz 50 bāriem.

  • 40 µm filtrs ar dubulto slēdzi.

  • Uzstādīšana sagatavota ārējam dzesēšanas sūknim.

• Programmatūra un vadība:

  • Fanuc Macro B.

  • HD-Skip funkcionalitāte.

Papildaprīkojums:

• Uzglabāšana un paliktņi:

  • Komplektā ietilpst divi paliktņi.

  • Instrumentu turētāja ietilpība: 241 gab.

Papildu informācija

Barošanas avots: 400 V, 3 fāžu maiņstrāva, 50 Hz Jaudas kategorija: Vadības sistēma 48 nulles punktu opcijas un Custom Macro B Instrumentu kalpošanas laika uzraudzība Instrumentu lūzumu noteikšana Adaptīvā padeves kontrole Saspiestais gaiss caur vārpstu Knoll kompaktais lentes filtrs, 3200 litri Magnētiskais separators Dubultā pārslēdzamais IKZ filtrs Dzesēšanas šķidruma padeve caur vārpstu Saspiestais gaiss caur vārpstu Eļļas miglas ekstrakcija Lentes konveijers Skrāpis Vadības sistēma: Makino Pro5 48 nulles punktu opcijas un Custom Macro B Instrumentu kalpošanas laika uzraudzība Instrumentu lūzumu noteikšana (paralēli galvenajai darbībai) Adaptīvā padeves kontrole Pārbūves komplekts autonomai darbībai (pašlaik tiek izmantots kā sistēmas mašīna (FFS/FMS)). Palešu mainītājs ar 2 palešu ievietošanu pārmaiņus ciklos uz stacijas, kas atrodas ārpus darba zonas Palešu turētājs rotējošs, indeksēts ar 90° intervālu, 0 pozīcija elektroniski kontrolēta Kodēšana automātiskai programmas izsaukšanai, ievietojot paleti Palešu glabāšanas stacija, kas nodrošināta ar aizsargierīci un elektrisko bloķēšanu.
