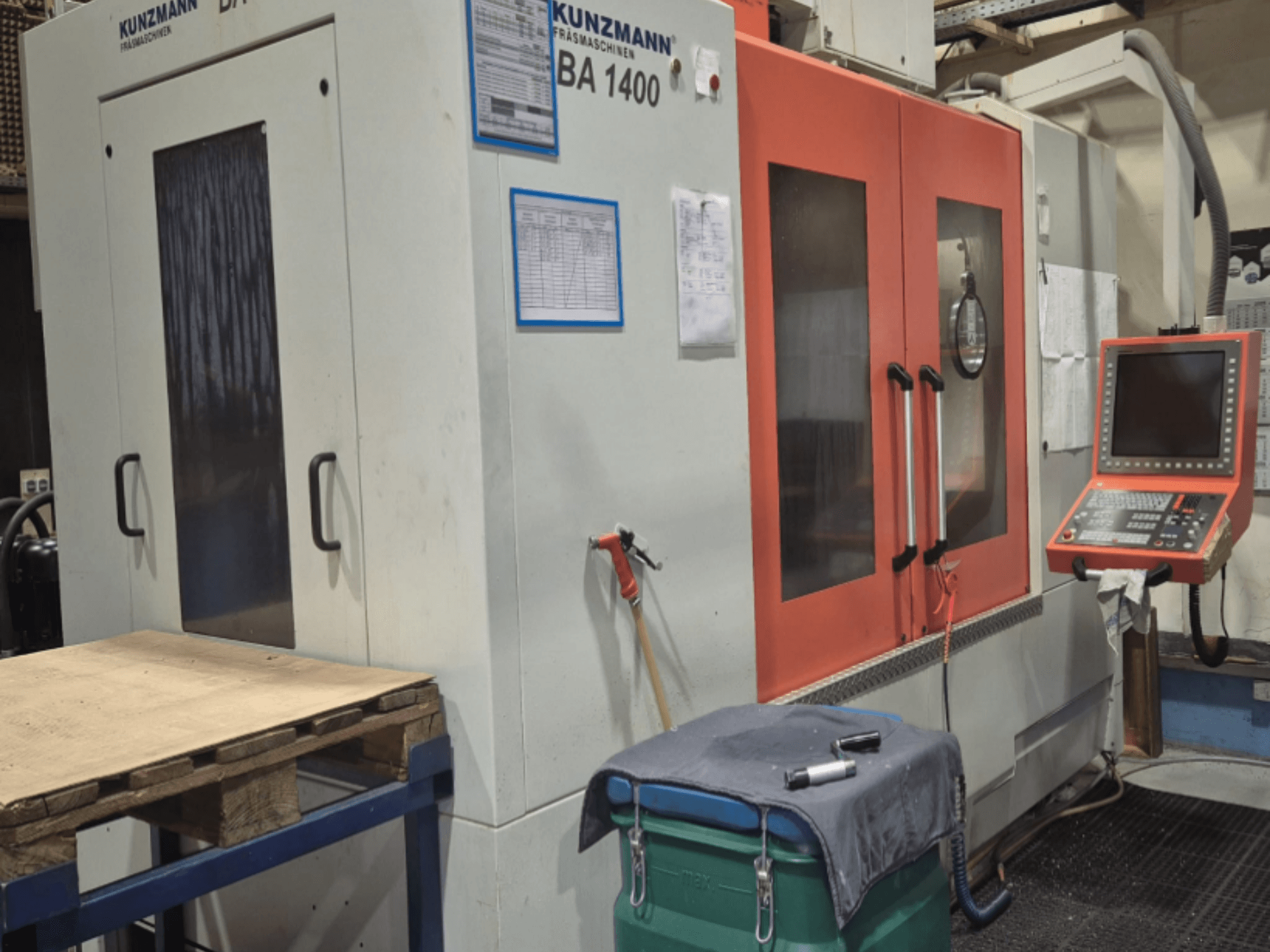

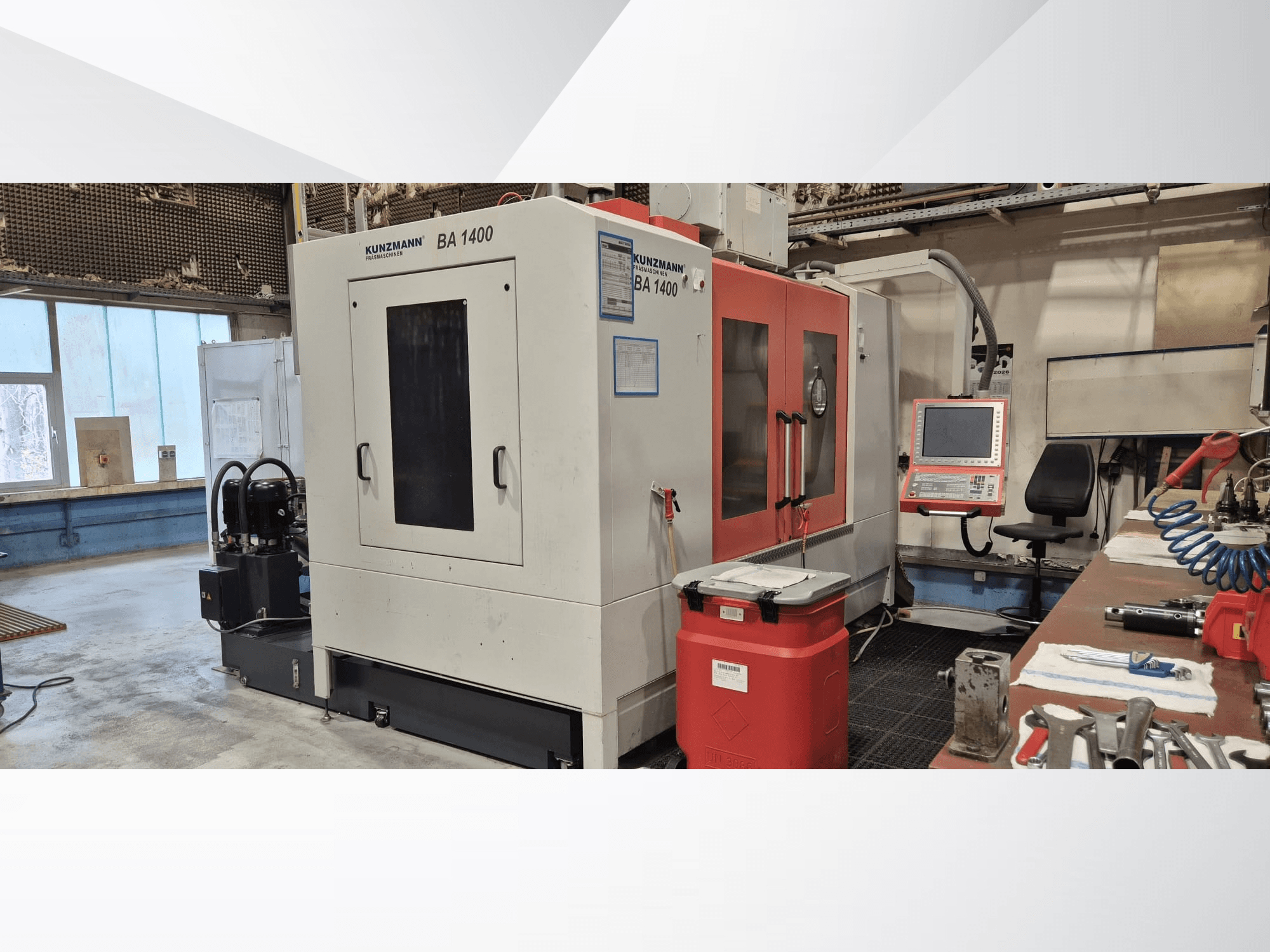

Šis 3-asu KUNZMANN BA1400 ir ražots 2017. gadā. Tam ir jaudīgs 28 kW motors un Heidenhain TNC 640 vadības bloks. Mašīnas galda izmēri ir 1400 x 710 mm, un tā spēj apstrādāt maksimālo apstrādājamās detaļas svaru 1500 kg. Ja vēlaties iegūt augstas kvalitātes apstrādes iespējas, apsveriet mūsu piedāvāto vertikālo apstrādes centru KUNZMANN BA1400. Sazinieties ar mums, lai iegūtu sīkāku informāciju.
Pārskats
- zīmols: KUNZMANN
- gads: 2017
- MODELIS: BA1400
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - KUNZMANN BA1400
Vadības bloks
- Vadības marka: HEIDENHAIN
- Vadības modelis: TNC 640
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 1400 mm
- Y ass pārvietošanās: 700 mm
- Z ass pārvietošanās: 760 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 160 kg
- Vārpstas jauda: 28 kW
- Vārpstas ātrums: 10000 RPM
- Kūļa izmērs: SK 40
Papildus informācija
Vadība Heidenhain TNC 640
Standarta vārpsta SK40 (ar siksnas piedziņu)
Vārpstas konuss SK40
Ātrums 10 000 apgr./min
Vertikālā vārpsta bezpakāpju regulēšana 20-10 000 apgr./min
Jauda 28 kW
Jauda 100% darba cikls 10,0 kW
Jauda 40% darba cikls 14,0 kW
Jauda pie 100% darba cikla 20,0 kW
Jauda pie 40% darba cikla 25,0 kW
Griezes moments pie frēzēšanas vārpstas 100% darba ciklā 130 Nm
Griezes moments pie frēzēšanas vārpstas 40 % darba cikla 190 Nm
Griezes moments pie frēzēšanas vārpstas 100% darba cikla 180 Nm
Griezes moments pie frēzēšanas vārpstas 40% darba cikla 240 Nm
MAS-BT40 instrumentu turētājs ar vilkšanas tapu DIN 69872 A
Instrumentu mainītājs 40 pozīciju (ķēdes žurnāls)
Maksimālais instrumentu svars 160 kg
Instrumentu maiņas laiks 3 sek.
Laiks no mikroshēmas līdz mikroshēmai 8 s
Galda izmēri 1400 × 710 mm
Maksimālais apstrādājamās detaļas svars 1500 kg
X ass gājiens 1400 mm
Y ass pārvietojums 700 mm
Z ass gājiens 760 mm
Darba zona X-ass 1400 mm
Y ass darba zona 700 mm
Z ass darba zona 750 mm
Attālums starp vārpstu un galdu 180-930 mm
Vārpstas centrs līdz kolonnai 760 mm
Pievirzes ātrums X/Y/Z 10 m/min
Ātrā kustība X/Y/Z 20 m/minBezsuku digitālie servomotori visās asīs.
Trombu transportieris ar dzesēšanas šķidrumu tak (LU versija)
Dzesēšanas šķidrums caur vārpstu līdz 40 bāriem
Dzesēšanas šķidruma plūsmas ātrums 25 l/min pie 40 bāriem
Automātiska dzesēšanas šķidruma smalka filtrācija 40 µm
Rotējošs skata logs priekšējās durvīs
Eļļas miglas ekstrakcijas sistēma ar daudzpakāpju filtrāciju (H13 filtrs)
Elektroniskais rokas pagrieziens HR 510 FS ar integrētām pogām un avārijas apstādināšanu
Skārienjūtīgā zonde TS 460 ar radio pārraidi
Automātiska instrumentu mērīšana Heidenhain TT 46
Mērījumu precizitāte ≤ 15 µm
Maksimālā zondes novirze 5 mm
Zondēšanas ātrums maks. 5 m/min
DXF konvertēšanas programmatūra 2D kontūru pārnesei
Datora programmatūras telepakalpojums attālinātai diagnostikai un apkopei
Darba spriegums 400 V 50 Hz
Jaudas patēriņš 35 kVA
Vadības spriegums 24 V
Mašīnas svars aptuveni 8,5 t
Mašīnas svars aptuveni 12000 kg
Mašīnas izmēri aptuveni 4,20 × 2,45 × 3,09 m
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
