KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

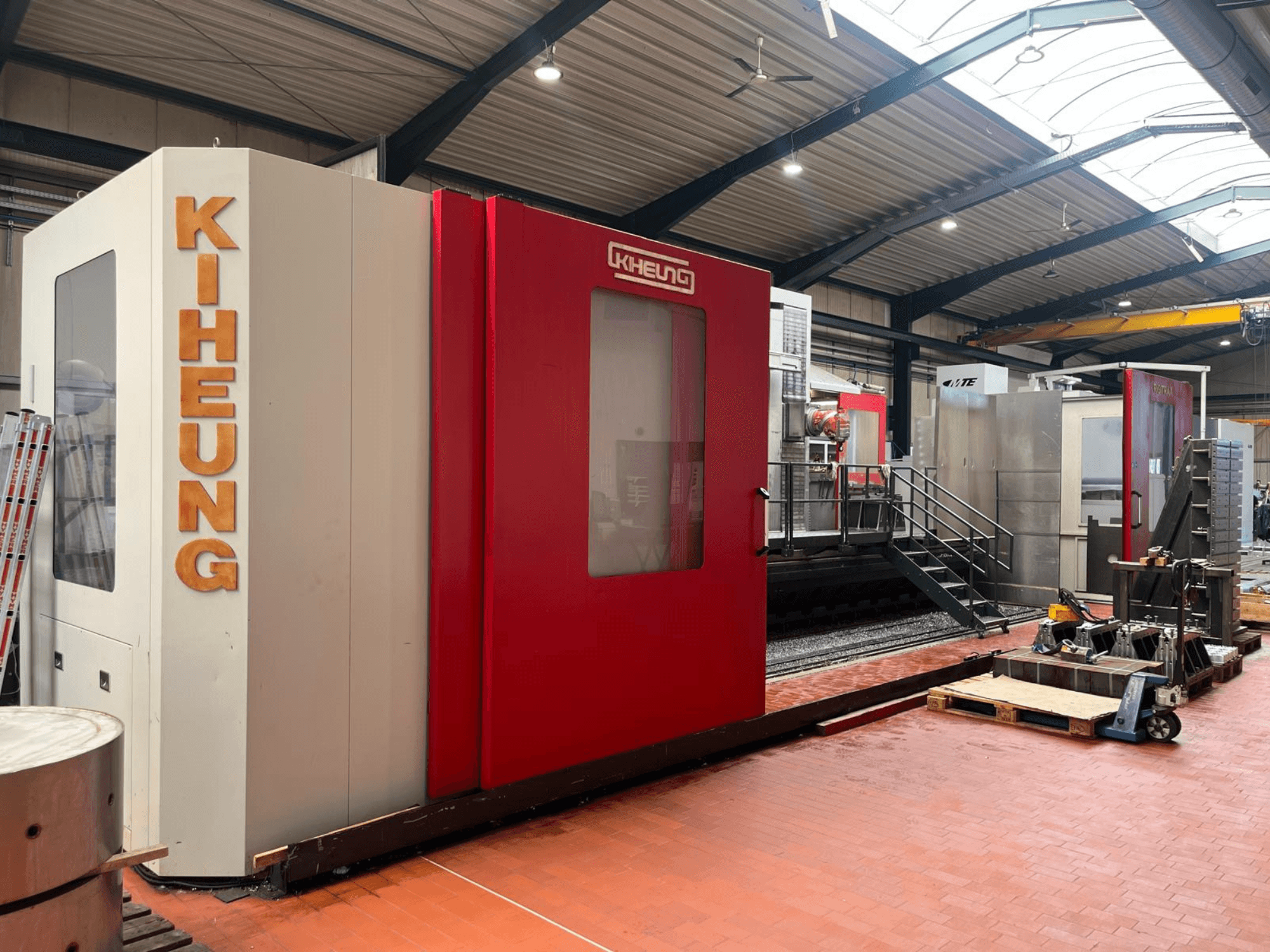

Šī 5-asu frēzēšanas mašīna KIHEUNG RIGITRAX X 8000 ir ražota 2011. gadā. Tai ir iespaidīgs X ass pārvietojums — 8000 mm, Y ass pārvietojums — 1350 mm un Z ass pārvietojums — 2000 mm. Mašīna ir aprīkota ar jaudīgu 28 kW vārpstas motoru un 40 pozīciju instrumentu mainītāju, kas nodrošina efektīvu darbību. Ja jūs meklējat augstas kvalitātes frēzēšanas iespējas, apsveriet iespēju iegādāties mūsu piedāvāto KIHEUNG RIGITRAX X 8000 gultņu tipa frēzēšanas mašīnu. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: KIHEUNG
- gads: 2011
- MODELIS: RIGITRAX X 8000
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Gultas tipa frēzmašīna
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - KIHEUNG RIGITRAX X 8000
Vadības bloks
- Vadības marka: HEIDENHAIN
- Vadības modelis: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Izmēri
- Mašīnas svars: 45000 kg
- Galda garums: 9950 mm
- Galda platums: 1150 mm
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 8000 mm
- Y ass pārvietošanās: 1350 mm
- Z ass pārvietošanās: 2000 mm
Tehniskās specifikācijas
- Vārpstas jauda: 28 kW
- Vārpstas ātrums: 4000 RPM
Papildus informācija
- Galvenais dators: MC 422 C ar programmatūras opcijām 1 un 2
- Galda garums: 9950 mm
- Galda platums: 1150 mm
- T-veida rievu virsma: 9 x 22 / 10 x 22 gab. x mm
- T-veida rievu attālums: 125 mm
- T-veida rievu priekšējā virsma: 2 x 22 mm
- Maks. galda slodze: 3500 kg/m²
- Pārvietošanās ātrums (visās 3 asīs): 10 000 mm/min
- Ātrgaitas pārvietošanās (X, Y, Z asis): 16 000 mm/min
- Piespiešanas spēks X asī: 70 Nm
- Piespiedes jauda Y-asī: 27 Nm
- Pārvietošanas jauda Z asī: 50 Nm
- Vārpstas konuss: ISO 50, DIN 69871
- Vārpstas apgriezienu diapazons (2 pakāpes):
- 1. pakāpe: 0–1000 apgr./min
- 2. pakāpe: 1001–4000 apgr./min
- Galvenā vārpstas motora jauda (100 % / 60 %): 28 / 38 kW (SIEMENS galvenā vārpstas motors)
- Asu piedziņas: maiņstrāvas piedziņas SIEMENS
- Dzesēšanas šķidruma tvertnes tilpums: 500 l (bez dzesēšanas caur vārpstu) / 1500 l (ar dzesēšanu caur vārpstu – 2 sūkņi)
- Lineārā mērīšanas sistēma: HEIDENHAIN mērīšanas skalu sistēma ar DA 300 saspiestā gaisa sistēmu
- Vārpstas reduktors: ZF reduktors, 2 ātrumu (1–1000 / 1001–4000 apgr./min.), dzesēts
- Frēzēšanas galva: universālā automātiskā frēzēšanas galva A 4 Plus, „HURON” sistēma, dzesēta, divvirzienu rotācija 2,5° x 2,5°, programmējama un automātiska pozicionēšana 2,5° intervālos 45° un 90° plaknēs (5 asu vienlaicīga apstrāde / indeksēšanas sagatavošana)
- Instrumentu mainītājs: 40-pozīciju vertikāla/horizontāla ķēdes tipa sistēma, ko darbina ar servodzinēju, HEIDENHAIN kodētāja uzraudzība
- Dzesēšanas šķidruma padeve caur vārpstu (CTS / IKZ): 16 bar augstas veiktspējas dzesēšanas sistēma ar papīra filtru (DEUBLIN rotācijas savienojums, 16 bar vārpstai, 8 bar 6 dzesēšanas šķidruma sprauslām vārpstas galā)
- Dzesēšanas šķidruma tvertnes: 2 tvertnes (1200 l tīrā tvertne un 500 l priekštvertne) ar papīra lentes filtrēšanas sistēmu (papīra platums 500 mm, filtrēšanas precizitāte 10 mikroni)
- Šķembu konveijers: plats šarnīrveida lentes konveijers X 8000 aizmugurē, pacelta izkraušana
- Mērīšanas sagatavošana: sagatavots TS 220 detaļas pieskāriena zondai un TT 140 instrumenta pieskāriena zondai
- Papildu funkcijas: hidraulisks pretsvars Z-asī, vārpstas orientācija stingrai vītņu griešanai, PLC sagatavots 4. asij, automātiska konusa izpūšanas vienība (A2 + A4 galviņa), automātiska centrālā eļļošana, elektronisks pārnēsājams rokturis HEIDENHAIN HR-410, Ethernet interfeiss, automātiska izslēgšanās
- Stenda apvalks: Daļējs stenda apvalks ar 2 priekšējām durvīm modeļiem X 4000 vai 4 priekšējām durvīm modeļiem X 6000 – X 8000
- Krāsojums: gaiši pelēks RAL 7035, karminu sarkans RAL 3002
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
