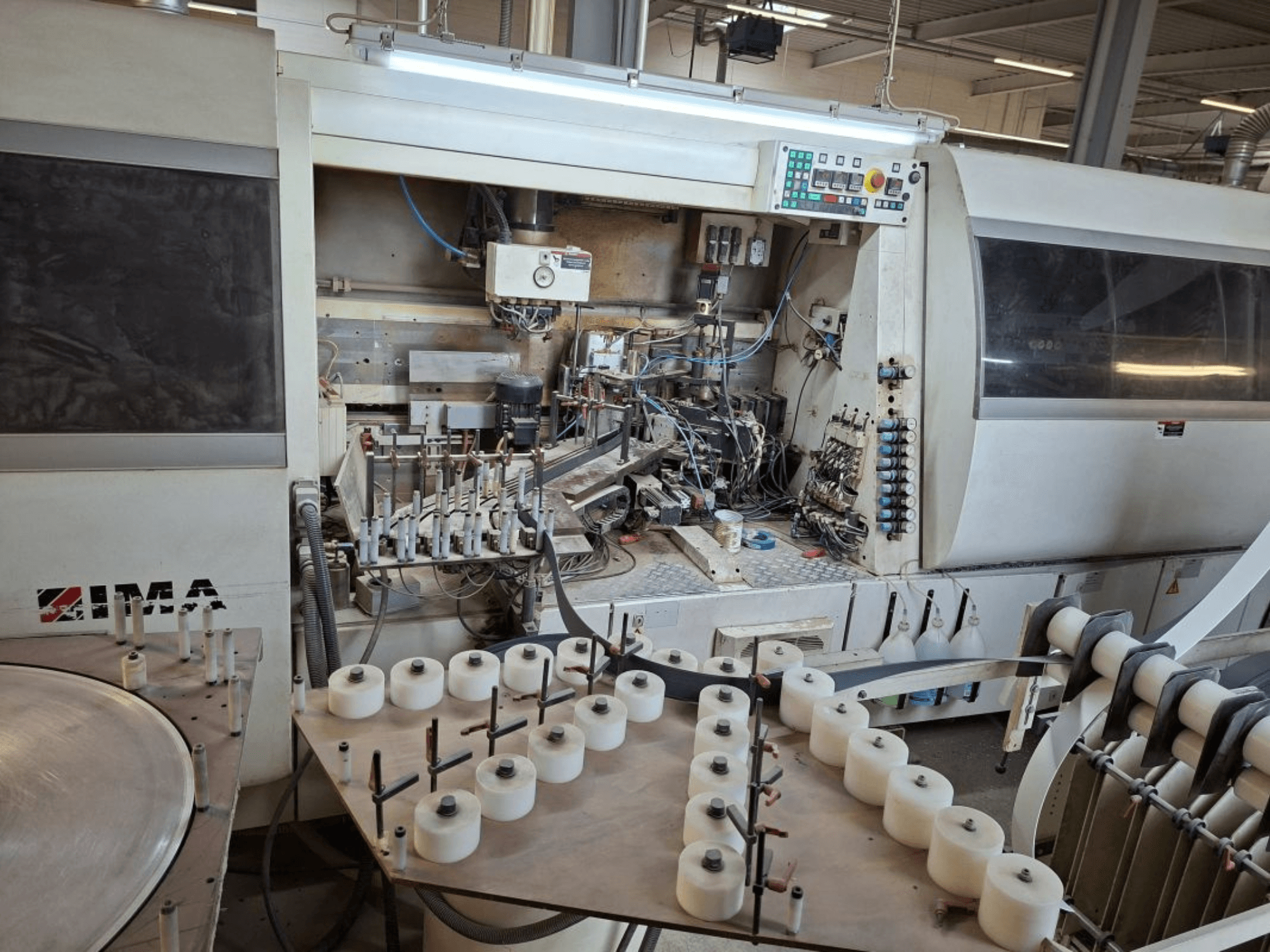

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Darbagalds (skaidu plātne/MDF)

• Apstrādājamo detaļu garums: 250-2800 mm

• Gabala platums: 115-1300 mm

• Gabala biezums: no 8 mm (tikai formātā) līdz 40 mm

• Mazākais apstrādājamais gabals: 144 × 250 × 8 mm

• Lielākais apstrādājamais gabals: 250 250 mm, 250 mm, 250 mm, 250 mm, 250 mm, 250 mm, 250 mm: 2800 × 1300 × 38 mm

• Apstrādājuma svars: maks. 50 kg

• Apstrādājuma forma: taisnstūra

• Virsmas materiāls: tiešais pārklājums (melamīns), papīrs, folija, finieris

• Pārklājuma materiāla pārkare sānos: Pārsegums: 10 mm

Apstrādājamais gabals (šūnveida plātne; min. padeves garums 300 mm)

• Pārseguma biezums: 3,0 / 4,0 / 8,0 mm.

• Pielaide apstrādei: malas biezums

• Apstrādājamo detaļu garums: 300-2800 mm

• Gabala platums: 300-1300 mm

• Gabala biezums: 15-100 mm (ar 3 mm atbalsta malu tikai kā dubultplāksnei)

• Mazākais apstrādājamais gabals: 300 × 300 × 15 mm

• Lielākais apstrādājamais gabals: 2800 × 1300 × 100 mm

Apstrādājamais gabals (rāmja panelis; min. padeves garums 300 mm)

• Vāka biezums: 8,0 mm

• Apstrādes pielaide: 5,0 mm

• Rāmja materiāls: vertikāli sakārtota skaidu plātne (samazināta padeve)

• Apstrādājamo detaļu garums: 300-2800 mm

• Gabala platums: 300-1300 mm

• Gabala biezums: maks. 50 mm

Malu materiāls un profili

• Papīra un plastmasas malas: 0,3-3,0 mm

• Finiera malas: 0,5-1,3 mm

• Atbalsta mala: 3,0 mm

• Malas augstums: 19-104 mm (atbalsta mala 97 × 3 mm tikai dubultiem paneļiem)

• Maksimālā augšējās malas pārkare: 2 mm

• Malu profili:

  • Papīra mala: aptuveni 0,4 mm, noapaļojums 15°.

  • Plastmasas mala: 3,0 mm, rādiuss 3 mm

• Ar servo griešanas nazi (2 līmēšanas sekcijas):

  • Maksimālais malas šķērsgriezums: 200 mm² (plastmasa), 135 mm² (finieris).

Mašīnas dati

• Nemainīgs sagataves attālums no ķēdes konveijera: 38 mm (ieskaitot malas biezumu 0,3-3,0 mm)

• Caurlaides platums (ar 38 mm atstarpi): min. 115 mm

• Apstrādājuma garums padeves virzienā: min. 150 mm

• Pamatnes augstums (ķēdes konveijera augšējā mala): 960 mm

• padeves ātrums: 6-30 m/min, frekvences regulēšana

Apstrādes bloki un sistēmas

• Frēzēšanas/profila frēzēšanas/gropēšanas iekārtas:

  • 1 × 6,6 kW, 100 Hz, 6000 apgr./min.

  • 1 × 8,0 kW, 100 Hz, 6000 apgr./min (dubultā iespīlēšanas bloka piedziņa)

  • 1 × 4,4 kW, 100 Hz, 6000 apgr.

  • 1 × 4,4 kW, 100 Hz, 6000 apgr.

  • 1 × 4,4 kW, 100 Hz, 6000 apgr.

  • 1 × 8,0 kW, 100 Hz, 6000 apgr.

• Karsti kūstošās līmes aplikators 2 līmes lodītēm

• 300 lg radiators, 2 × 1,5 kW sagataves malas priekšsildīšanai

• Līmēšanas bloks taisnām malām; malas biezums līdz 3 mm (atkarībā no žurnāla)

• Automātiska PU kausēšanas sistēma: Quickmelt

• 2-kārtu malu magazīns ruļļu materiālam (0,3-3,0 mm)

• Servo nazis precīzai malu griešanai

• Servo malu padeve (arī atbalsta malām ruļļa formā)

• Līmes uzklāšana sagataves biezumam līdz 90 mm

• Griešanas ierīce: 2 × 660 W, 200 Hz

• Frēzēšanas bloks: 1 × 1000 W, 400 V, 200 Hz, 12 000 apgr./min, 30° pagrieziena leņķis.

• Daudzkārtējas apstrādes bloks: 1 × 660 W, 400 V, 200 Hz, 12 000 apgr./min.

• Vairāku profilu skrāpēšanas bloks

• Frēzēšanas bloks: 1 × 1000 W, 400 V, 200 Hz, 12 000 apgr./min, 30° pagrieziena leņķis, pagrieziena leņķis 30°.

• Daudzkārtējs apstrādes bloks: 1 × 660 W, 400 V, 200 Hz, 12 000 apgr./min.

• Vairāku profilu skrāpēšanas ierīce

• Pašplūsmas skrāpēšanas ierīce

• Pulēšanas ierīce

Papildu aprīkojums

• Slīps veltņu galds SFR 1450/2260/15° garenvirziena un šķērsvirziena darbībai:

  • Apstrādājamo detaļu garums (manuāla padeve): 300-2800 mm

  • Apstrādājamo detaļu platums: 190-1300 mm

  • Apstrādājuma biezums: 13-60 mm

• Servo ievietošanas sistēma x20

• Servo apturēšanas sistēma x20
