HOLROYD - 3EX-RBE-OTH-OTH-1999-00001

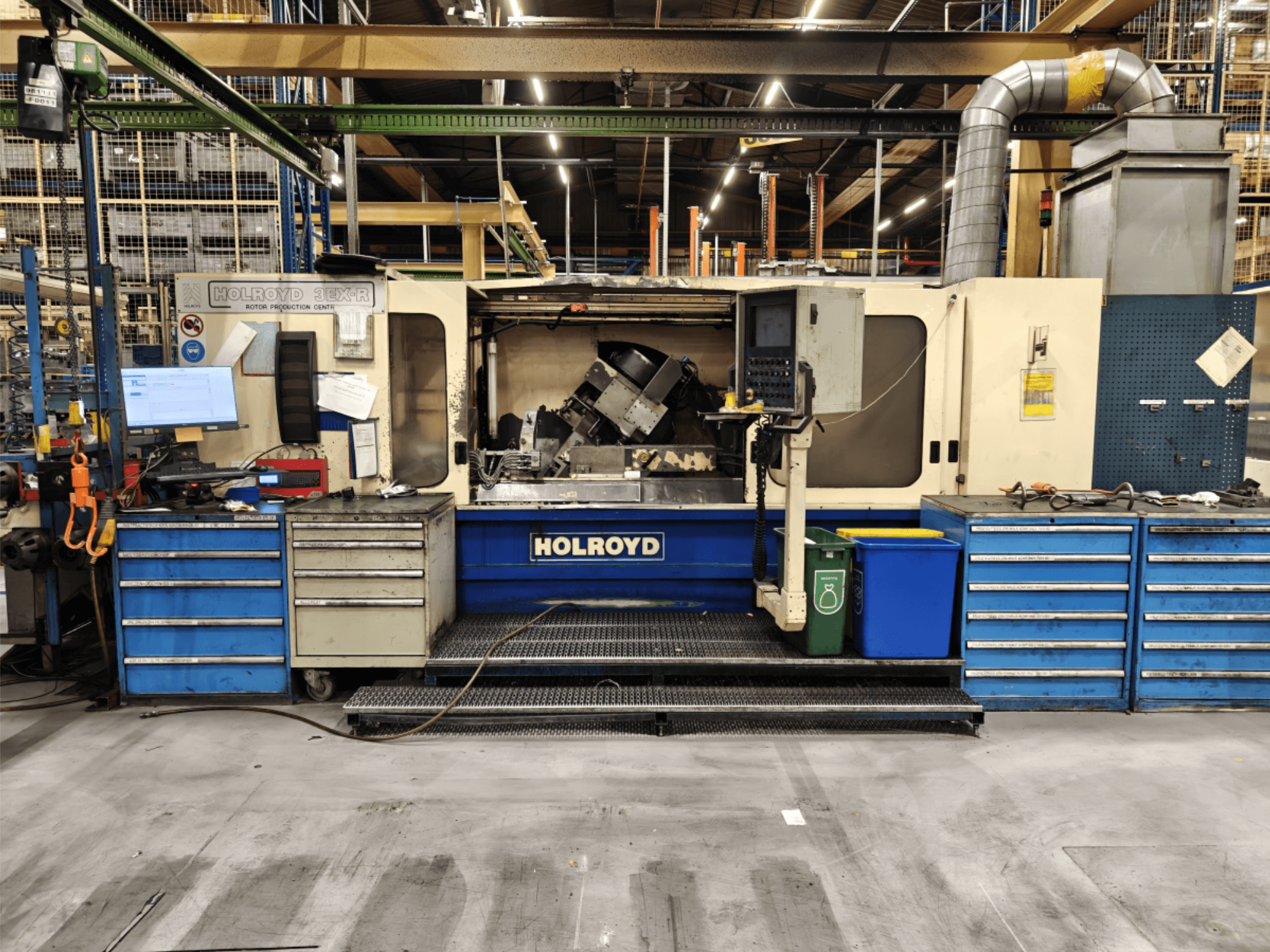

Mašīnas tips: Holroyd 3EX-R CNC Rotoru ražošanas centrs

Maksimālais darba diametrs: 350 mm

Minimālais darba diametrs: 100 mm

Maksimālais garums (no vārpstas skavas līdz galveņgalvas centram):: 1550 mm

Apstrādes galvas pārnesumkārbas maksimālais gājiens: 1160 mm

Maksimālais garums (no darbgriežņa vārpstas priekšgala līdz griezējvārpstas centra līnijai): 1363 mm

Minimālais attālums (no darbvirsmas priekšgala līdz frēzes vārpstas centra līnijai): 1363 mm: 203 mm.

Maksimālais attālums (no darbvirsmas centra līnijas līdz frēzes vārpstas centra līnijai):: 1 mm: 460 mm (maksimālais grieziena attālums (grieziena diametrs): 460 mm

Minimālais attālums (no darbgriezes vārpstas centra līnijas līdz griezējvārpstas centra līnijai): 460 mm: 160 mm (vidējā grieziena augstums (mm)

Vadu diapazons: 10-2000 mm

Pie padeves ātruma diapazons (gar spirāli): 25-1000 mm/min

Ātrā virziena ātrums (šķērsošana): 10 000 mm/min

Ātrā virziena ātrums (padeve): 4 000 mm/min.

Apstrādes galviņas vārpstas ātrums: 0,5-5 apgr.

Pīļu dakšas rokturis: 150 mm

Frēzes vārpstas apgriezienu diapazons: 50-500 APGR./MIN.

Maksimālais frēzes diametrs: 400 mm

Ieteicamais frēzes diametrs: 400 mm: 250 mm Ieteicamais griezējs: 250 mm

Maksimālais griezēja platums: 160 mm Maksimālais griezēja izmērs: 160 mm

Frēzes vārpstas interfeiss: ISO 50 tipa "B" ("ANSI")

Frēzes vārpstas leņķa iestatīšana attiecībā pret horizontāli: $0\pm55^{\circ}$

padeves pozīcijas atkārtojamība: 0,005 mm

Mašīnas dalīšanas precizitāte (uz 250 dia): 0,010 mm.

Mašīnas vadīšanas precizitāte (uz 300 mm): 0,010: 0,010 mm (30000 mm) precizitāte: 0,010 mm (30000 mm)

Frēzes piedziņas motora jauda: 63 KW (1500-2500 apgr./min)

Aptuvenais svars (tikai mašīna): 13,000 kg

Aptuvenais grīdas laukums: 7 700 $ reiz 6 670 $ mm

Elektroapgāde: Elektriskā strāva: 3 fāzes maiņstrāva (novirze ne vairāk kā +/- 6 % no nominālās vērtības).

Iekļautās funkcijas: Flīzēšana pa kāpšļiem, daudzpārejas frēzēšanas cikls, konusveida griešana, volframa karbīda frēžu iekārtas, hidrauliskais koniskais statīvs, recirkulācijas filtrēšanas ierīce, automātiskā eļļošanas sistēma, kalibrētas recirkulācijas lodīšu vadāmās skrūves, mašīnas apgaismojums, gaisa kondicionēts vadības skapis.

CNC vadības sistēma: Holroyd izstrādāta slēgta cikla sistēma ar 3,5 collu disku uzglabāšanu un automātisko diagnostiku.
