Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Mērīšanas ātrums:

  • Standarta / Viena līnija: 2 100 000 punktu/s

  • Precīza: 900 000 punktu/s

• Skenēšanas laukums: līdz 600 x 550 mm

  • Vienas līnijas režīma platums: 300 mm

• Gaismas avots: 22 zilas lāzera līnijas + 1 atsevišķa zila lāzera līnija + 5 paralēlas zilas lāzera līnijas

• Izšķirtspēja: līdz 0,02 mm

• Precizitāte (ar mērķiem):

  • Apjoma (standarta): 0,02 + 0,04 mm/m

  • Volumetriskā ar mērogu: 0,02 + 0,03 mm/m

  • Volumetriskā + fotogrammetrija: 0,02 + 0,02 mm/m

  • Atvērumu precizitāte: līdz 0,03 mm

  • Atvērumu volumetriskā precizitāte: 0,03 + 0,04 mm/m

• Precizitāte bez mērķa:

  • Volumetriskā (standarta): 0,05 + 0,02 mm/m

  • Atveru volumetriskā precizitāte: 0,06 + 0,02 mm/m

• Iebūvēta fotogrammetrija:

  • Apjoma precizitāte: 0,020 mm/m

  • Vidējā novirze: 0,007 mm

• Asuma dziļums:

  • Vispārējais: 600–2500 mm

  • Pēc režīma: Standarta/Viena līnija 450 mm; Precīza 150 mm

  • Maksimālais DOF tālākajā attālumā: 550 mm

• Attālums līdz objektam:

  • Standarta / Vienvirziena: 300 mm

  • Precīza: 150 mm

• Ieteicamais detaļas izmērs: 0,1–6 m

• Fiziskie / darbības parametri:

  • Svars: 1,3 kg

  • Izmēri: 300 x 150 x 75 mm

  • Savienojums: USB 3.0

  • Darba temperatūra: no -10 līdz 40 °C

  • IP klase: IP50

  • Darba mitrums: 10–90 % bez kondensācijas

• Eksporta formāti: .stl, .ply, .obj, .txt, .xyz, .asc

• Pielāgojami formāti: pieejami

• Saderīgā programmatūra:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Trešo pušu programmatūra: PolyWorks, Metrologic un cita programmatūra, kas importē punktu mākoņus vai STL failus

• Galvenās funkcijas:

  • Iebūvēta fotogrammetrija; skenēšana bez mērķa un dinamiskā skenēšana

  • Galaxy režīms; 3 galvenie skenēšanas režīmi ar tūlītēju pārslēgšanos

  • Hole Flash Capture; dažāda izmēra mērķu atpazīšana (3 / 6 / 12 / 16 mm)

  • Tūlītēja vizuāla atgriezeniskā saite ar LED

  • Bezvadu skenēšanas iespēja

  • Liels darba attālums

  • Pielāgots automatizācijai, lai integrētu trešo pušu risinājumus

  • Datu apvienošana no dažādiem režīmiem vienā punktu mākonī/tīklā

  • Piemērots lieliem vai delikātiem komponentiem

• Sertifikāti:

  • Sertificēts saskaņā ar VDI/VDE 2634-3

  • Precizitātes pārbaude, kas saistīta ar ISO 17025 sertificētu laboratoriju

• Tipiskie pielietojumi / nozares:

  • Dzelzceļš, vispārējā ražošana, rūpnieciskās iekārtas, automobiļu rūpniecība, kuģniecība, ar ražošanu nesaistīti pielietojumi

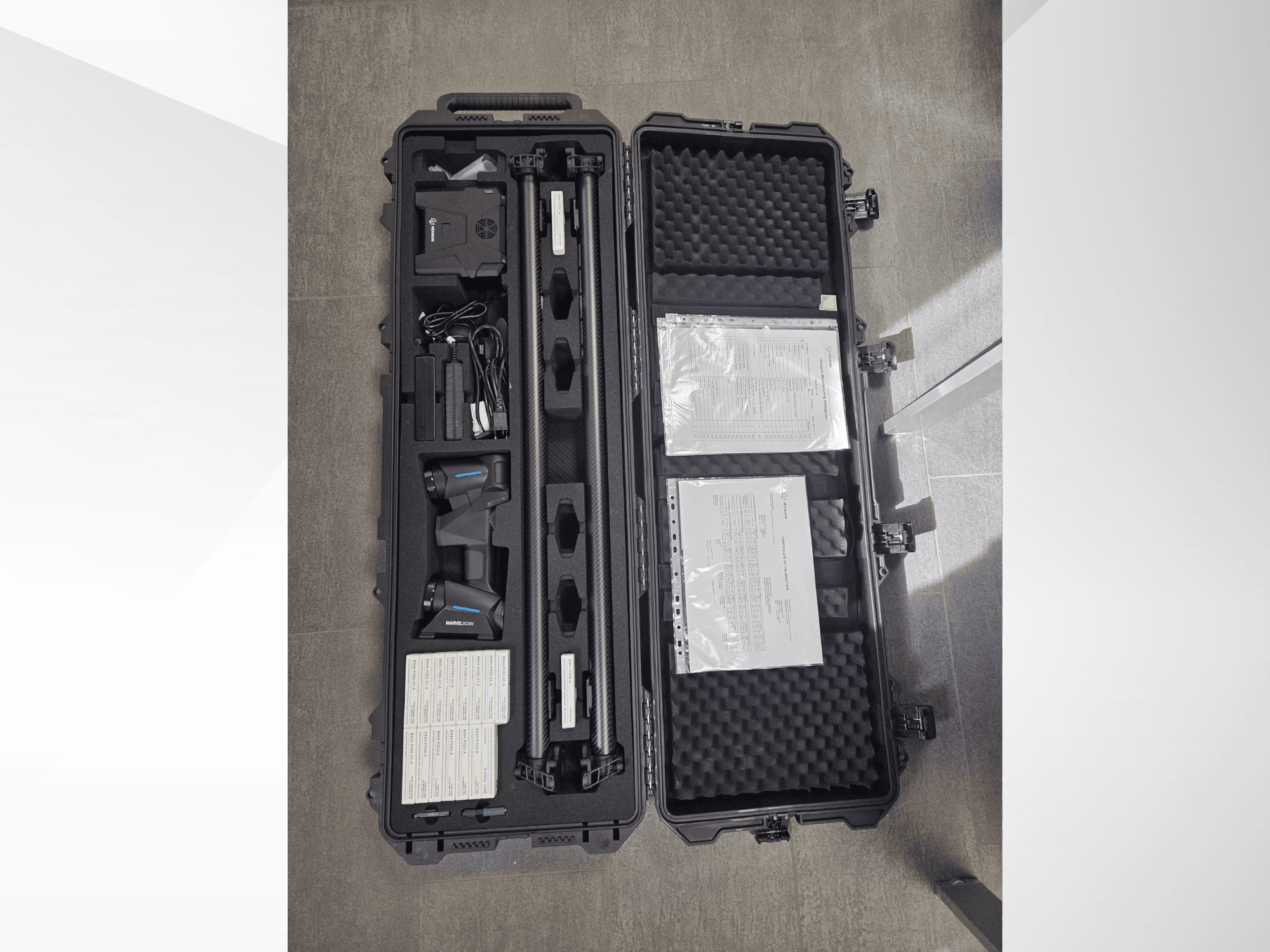

• Daudzums: 1 skeneris

Papildu aprīkojums (piederumi, kas nav iekļauti pamatiekārtas komplektācijā)

• 3 mm pozicionēšanas mērķi (ID), pašlīmējoši

  • Preces kods: B841-P007-A

  • Iekļautais daudzums: 10 kastes; 1 000 gab./kastē (kopā aptuveni 10 000 gab.)

• 6 mm pozicionēšanas mērķi (ID), pašlīmējoši

  • Preces kods: B841-P006-A

  • Iekļautais daudzums: 10 kastes; 1 000 gab./kastē (kopā aptuveni 10 000 gab.)

• 6 mm magnētiskie kubveida pozicionēšanas mērķi (ID)

  • Preces kods: B841-P050-126-A

  • Iekļautais daudzums: 1 kaste; 8 gab./kastē

• FREEBox-II bezvadu skenēšanas modulis

  • Funkcija: 5G Wi-Fi bezvadu skenēšanas datu pārraide un apstrāde; palielina operatora brīvību un elastīgumu

  • Komplektā ietilpst:

    • 1x FREEBox II bezvadu modulis ar siksnu

    • 2x 1 m FREEBox II USB kabeļi

    • 1x strāvas adapteris

    • 1x strāvas vads

    • 1x FREEBox akumulators

    • 1x ceļojuma soma

    • 1x skrūvgriežu komplekts

    • Iepakojuma saraksts

    • Ātrā uzstādīšanas rokasgrāmata
