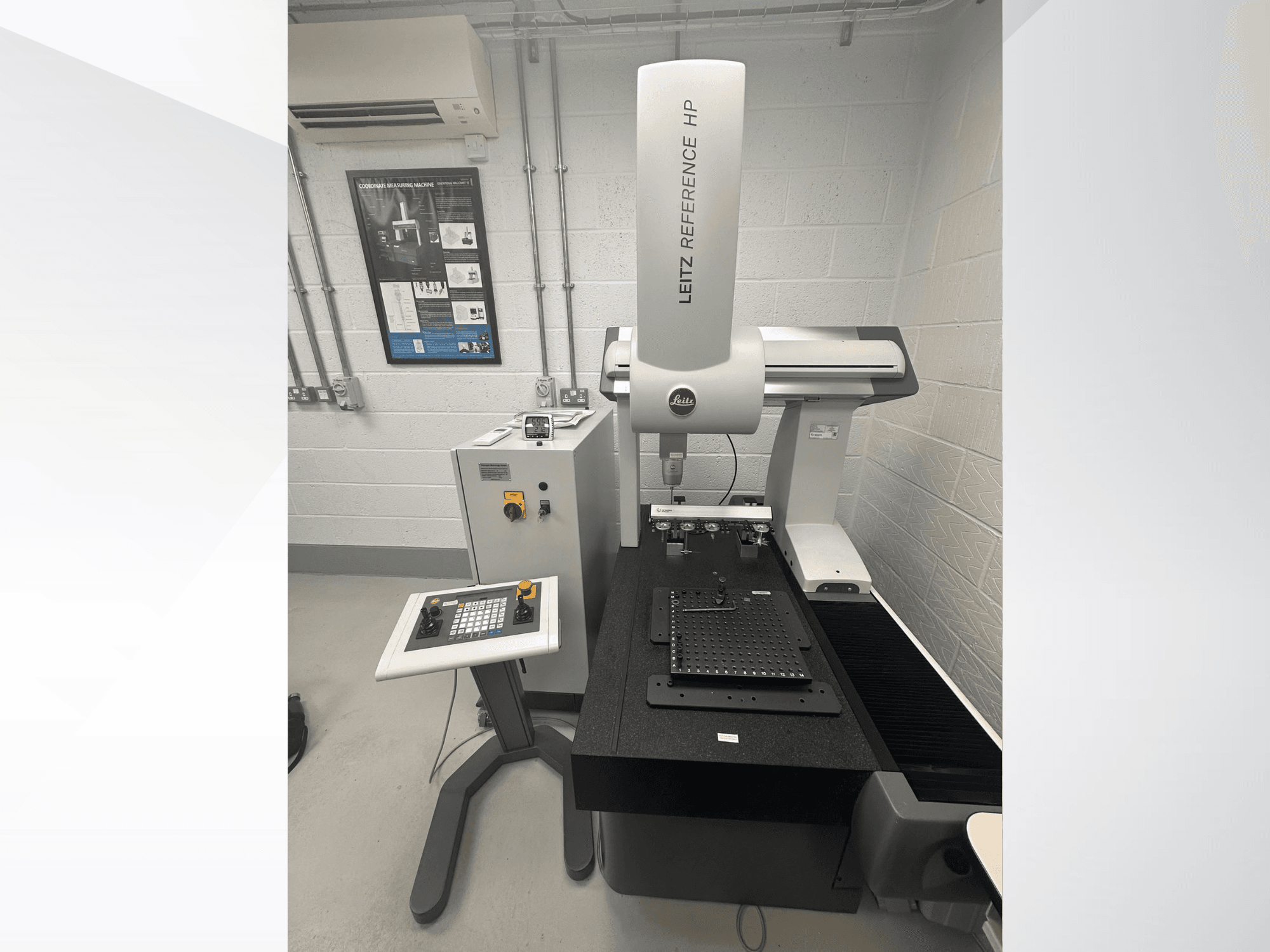

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Apskate: iespējama pēc iepriekšēja pieraksta; iekārtu var apskatīt darbībā

• Incoterm/Piegāde: EXW Tehniskie parametri

• Precizitāte (MPE-E): 0,70 + L/400 µm

• Zondēšanas kļūda (MPE-P): 0,80 µm

• Galds: granīta galds

• Zondēšanas sistēma: Hexagon LSP-X3

• Zondes fiksācija: HP-S-X3

• Zondes mainītājs: Hexagon 5-portu zondes maiņas statnis

• Maiņas pieslēgvietas: HR-X3-P

• Vadības bloks: Leitz vadības bloks atsevišķā skapī

• Operatora vadība: Leitz divu džojstiku panelis ar avārijas apstādināšanas pogu Iekārtas vēsture / apkalpošana

• 2020. gada augusts: Iekārta un piederumi piegādāti jauni no Hexagon Metrology

• 2020. gada septembris: programmatūras komplekts piegādāts no Hexagon

• 2021. gada februāris: iegādāti 6 papildu M2 pakāpveida zondieri

• 2021. gada aprīlis: Hexagon inženieris Andoverā veica uzstādīšanu un nodošanu ekspluatācijā (uzstādīšanas/apkopes ziņojums Nr. 15320)

• Pēdējā kalibrēšana: 2023. gada 16. maijs, veica Hexagon Metrology

  • Standarts: ISO 10360-2:2001

  • Sertifikāts: CAA/REF769/543/16052023

  • Rezultāts: Kalibrēšana atbilst klienta specifikācijām

  • Sertifikāts pieejams pēc pieprasījuma

  • Kalibrēšanas derīguma termiņš: līdz 2024. gada 24. maijam

Papildu aprīkojums

• QUINDOS versija 2023

• I++ simulators + QUINDOS komplekts

• Papildu CMM modelis

• Papildinājumu komplekta licences pārvaldnieks

• Programmatūras licences nodošana: jāapstiprina Hexagon Perifērijas ierīces un stiprinājumi

• HP darbstacijas dators ar 2 monitoriem

• Kinematiskie stiprinājumi:

  • universāla kinemātiskā pamatne Swift-Fix (1)

  • Swift-Fix kinemātiskās plāksnes 300 × 300 × 16 mm (2)

• Keramiskā etalonsfēra Ø30 mm (1) Tasteri, turētāji, adapteri un maiņas aprīkojums

• HR-X3-P mainītāju pieslēgvietas (5)

• Tastu komplekts

• Speciālie zondes turētāji (3)

• 8 × M5 + 8 × Ø2 mm zondu turētājs (1)

• M5/M2 zondes adapteris (1)

• M2 5-pozīciju adatu turētājs (1)

• M2 pakāpveida zīmuļi: 4 + 6

• M2 zonde R1 (1)

• Speciālie Ø0,3 mm rubīna adāti (8)

• Speciāls Ø1 mm rubīna/karbīda adats (1)

• Ø1,5 mm Si3N4 zonde (1)

• Ø3 × 35 mm rubīna smaile (1)

• Ø3 × 50 mm rubīna adata (1)

• Ø5 × 60 mm rubīna zonde (1)

• Titāna pagarinājums (1)

• Rotācijas savienojums (1)

• Regulējami kubi (2)

• M5 kubs (1)
