HELLER - H5000AT-MIL-HEL-2021-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

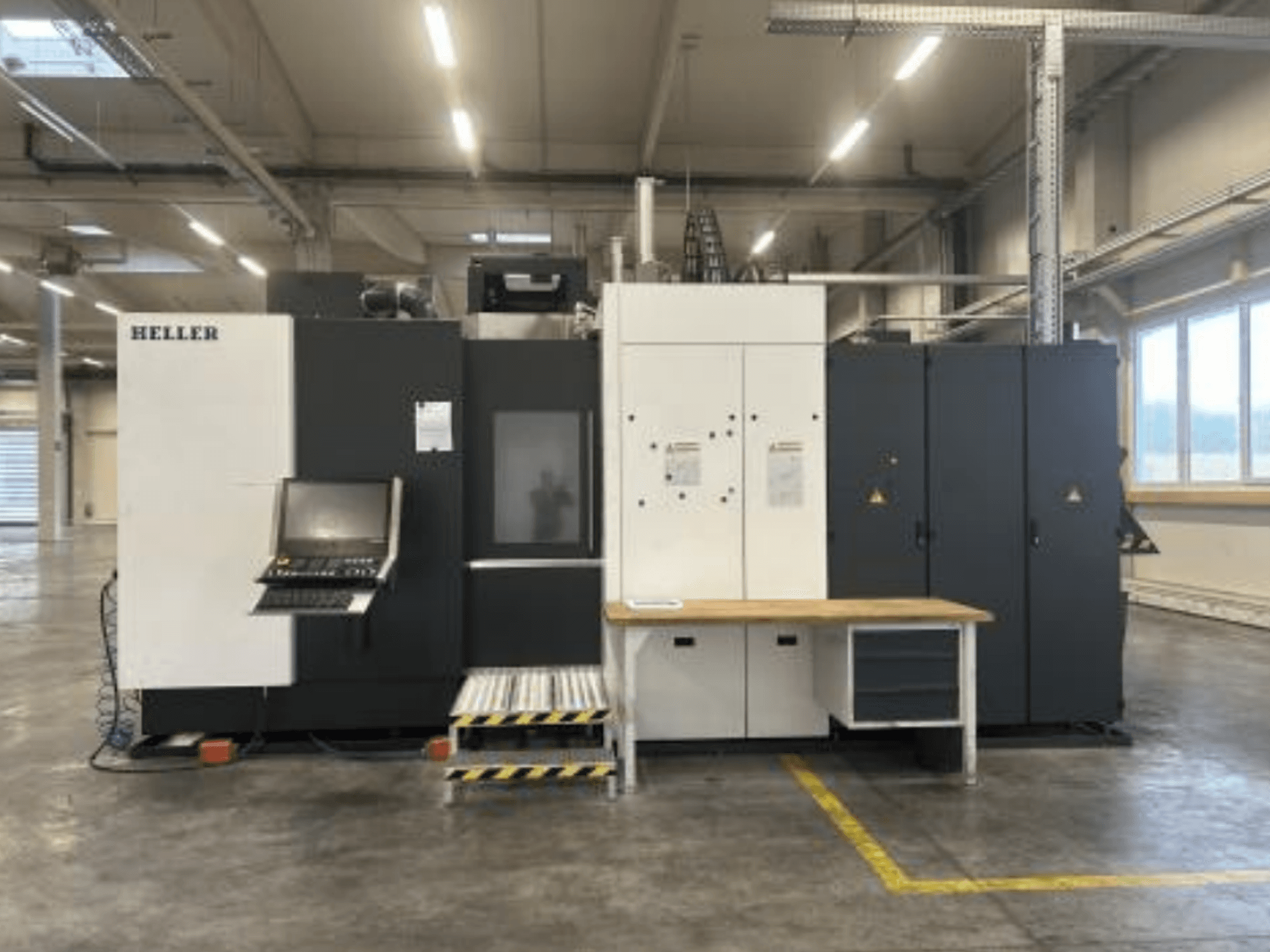

Šis 4-asu horizontālais apstrādes centrs HELLER H5000 ir ražots 2021. gadā. Tam ir darba diapazons 800 mm visās asīs un maksimālais detaļas diametrs 900 mm. Mašīna ir aprīkota ar HSK-A 100 instrumentu uzmavu un instrumentu magazīnu ar 100 vietām. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto HELLER H5000 mašīnu. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: HELLER
- gads: 2021
- MODELIS: H5000
- ražošanas stundu skaits: 15000
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Austrija
- iekārtas veids: Horizontālais apstrādes centrs
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - HELLER H5000
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: SINUMERIK 840D sl
Kustība
- Y ass pārvietošanās: 800 mm
- Asu skaits: 4
- X ass pārvietošanās: 800 mm
- Z ass pārvietošanās: 800 mm
Tehniskās specifikācijas
- Vārpstas ātrums: 10000 RPM
- Kūļa izmērs: HSK 100
- Instrumentu staciju skaits: 100
Papildus informācija
- Iekārtu skaits: 2 vienības
- Vadības bloks: Siemens SINUMERIK 840D risinājumu līnija ar 24 collu multitouch galveno vadības paneli un HELLER darbības interfeisu
- Darba diapazons (X/Y/Z ass): 800 / 800 / 800 mm
- Piekļuves sistēma: POWER pakete (standarta piedziņa X/Y/Z asīs)
- Ātrgaitas pārvietošanās (X/Y/Z asis): 50 m/min
- Paātrinājums (X/Y/Z asīs): 5 m/s²
- Piespiešanas spēks X un Y asī (ED S3 -40 %): 15 000 N
- Piespiešanas spēks Z asī (ED S3 -40 %): 20 000 N
- Padeves asu servodzinēji: inkrementālie kodētāji
- Lineāro asu pozicionēšanas pielaide (Tp): 0,005 mm
- Darba vienība: PC 100 i jaudīgā griešanas vienība (10 000 apgr./min., 45 kW, 360 Nm)
- Instrumenta konuss: HSK-A 100 saskaņā ar DIN 69 893
- Instrumentu magazīna: 100 vietas, ķēdes tipa (HSK-A 100) ar ērtu operatora termināli instrumentu uzstādīšanas stacijā
- Instrumenta lūzuma kontrole: ātrdarbīga urbja lūzuma kontrole
- Sadursmju uzraudzība: bojājumu minimizēšanas uzraudzības sistēma
- NC rotācijas galds (B-ass): indeksēšana 360 000 x 0,001 grāds, 25 apgr./min., precizitāte 8 loka sekundes, maksimālais tangenciālais moments 12 000 Nm, maksimālais sānsveres moments 18 000 Nm
- Plaknes transformācija: CYCLE 800
- Detaljas uzstādīšanas stacija: manuāli pagriežama 4 x 90 grādi
- Detaljas nostiprināšanas saskarne: 5-virzienu saskarnes savienojums, hidrauliskais spiediens 200 bar, proporcionālā tehnoloģija
- Paletes: 2 speciālās paletes pamatmašīnā (HELLER rasējums AP.205705) ar DIN caurumu izkārtojumu
- Paletes izmēri: 630 x 630 mm
- Maks. detaļas diametrs: 900 mm
- Maks. detaļas augstums: 1 000 mm
- Maks. nostiprināšanas slodze (palete 1): 1 000 kg (vienpusēja) / 1 400 kg (divpusēja)
- Paletes maiņas laiks: 13 s (bez hidrauliskās fiksācijas) / 13,5 s (ar hidraulisko fiksāciju)
- Dzesēšanas šķidruma un skaidu konveijers: skrāpju lentes konveijers mitrai apstrādei
- Dzesēšanas sistēmas: precīzijas ūdens-gaisa dzesēšanas agregāts (kompresors) A un B asu tiešajiem piedziņas mehānismiem, vārpstai un vadības skapim; dzesēšanas šķidruma temperatūras regulēšanas bloks
- Miglas nosūcējs: emulsijas nosūcējsistēma
- Elektriskais pieslēgums: 3~ 400 V / 50 Hz, nominālā strāva 65 A, īsslēguma strāva 9 kA
- Kopējā pieslēgtā jauda: apm. 37 kVA (mašīna) + apm. 14 kVA (VRF dzesēšanas šķidruma agregāts)
- Saspiestā gaisa padeves spiediens: 5–6 bar
- Pieļaujamā apkārtējā temperatūra: 10–45 °C
- Apstrādājamais materiāls: alumīnijs (tikai)
- Darbības stundu skaits: apm. 12 000–15 000 stundas (jāapstiprina)
- Darbības stāvoklis: pašlaik uzstādīta/atrodas vietā un ieslēgta
Papildu iekārtas:
- Speciālais stiprinājums: daudzspindeles galvas (HELLER rasējums 00.882914 MAGNA)
- Instrumentu mērīšana: RENISHAW Radio Touch Probe RMP 60 ar uztvērēju un HELLER mērīšanas cikliem
- Dzesēšanas šķidruma filtrēšanas iekārta: vakuuma rotācijas filtrs KNOLL VRF 250 ar 50 bar augstspiediena iekšējo dzesēšanas šķidruma padevi (IKZ), darba zonas skalošanu, 1 200 l tvertnes tilpumu
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
** Standarta piegādes apjoms ietver tikai bāzes mašīnu. Piederumi un perifērijas iekārtas tiek nepārprotami apstiprināti tikai pirkšanas procesa laikā ar saistošām vienošanām.
