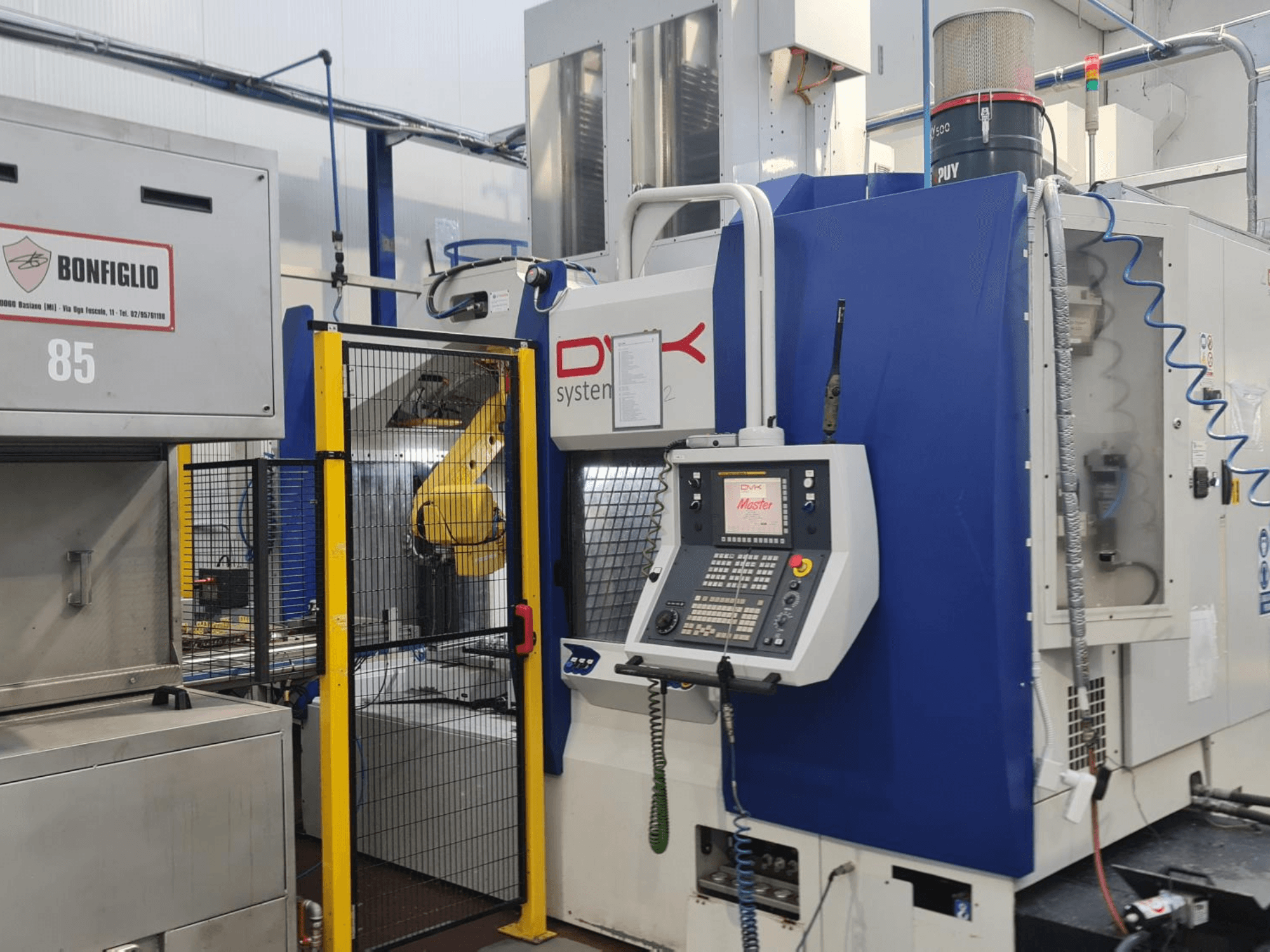

DVK - System Master IT-MIL-OTH-2020-00001

• CNC vadība: FANUC CNC ar 10,4 collu krāsainu operatora paneli, PLC, Ethernet savienojumu, specializētu mašīnas programmatūru

• CE sertificēta

• Darba zona:

  • Divvirzienu fiksējošo skavu ass: A-ass 360° nepārtraukta, B-ass 360° nepārtraukta

• Vārpsta:

  • Tips: OMLAT elektrospindele

  • Griezes moments: 80 Nm

  • Instrumentu savienojums: HSK-A63

• Instrumentu magazīna/ATC:

  • Automātiskais instrumentu mainītājs

  • Maksimālais instrumenta diametrs: 70 mm (150 mm, ja blakus esošās vietas ir brīvas)

  • Instrumentu izvēle pēc nejaušības principa

• Fiksēšanas sistēma:

  • Pašcentrējošs divvirzienu hidrauliskais skavas mehānisms

  • Spīļu gājiens: 50 mm

  • Fiksēšanas spēks: 5 000–30 000 N

• Dzesēšana, eļļošana un apkopes pakalpojumi:

  • Špindelis ar šķidruma dzesēšanu

  • Centralizēta automātiskā eļļošana

  • Pneimatiskā sistēma

  • Hidrauliskā sistēma

  • Gaisa-ūdens siltummainis

  • Mašīnas spiediena sistēma

• Mašīnas dati:

  • Uzstādītā jauda: 55 kW

  • Piegādes spriegums: 400 V / 50 Hz

Papildu aprīkojums

• Robotu automatizācija:

  • FANUC M20iA/20M antropomorfiskais robots, 6 asis, 20 kg celtspēja

  • Schunk PGN125 divžokļu satvērējs

• Paliktņu sistēma:

  • Divi vertikāli paliktņu magazīni

  • Paliktņu izmērs: 480 × 300 mm

  • 54 paletu vietas katrā magazīnā (standarta)

• Skaidu/dzesēšanas šķidruma novadīšana:

  • Iekšējais dzesēšanas šķidruma padeve caur vārpstu

  • 60 µm patronveida filtrs

  • MAHLE pašattīrojošais 60 µm filtrs

  • Darba zonas mazgāšanas sistēma „Rain” tipa

  • Skaidu konveijers ar velkamo ķēdi un rotofiltru

  • Dzesēšanas šķidruma dzesētājs

  • Eļļas miglas nosūces sistēma

• Mērīšana, uzraudzība un precizitāte:

  • Marposs 3D radio zonde

  • Lāzera instrumentu iestatīšanas ierīce

  • Termiskā kompensācija X, Y un Z asīs

  • Optiskās skalas X, Y un Z asīs

  • Instrumentu kalpošanas laika uzraudzība

  • Paplašināta darba koordinātu sistēma (48 papildu nobīdes)

  • Mākslīgās redzes sistēma ar 2 kamerām

• Nostiprinājuma uzlabojums:

  • Spiediena kontrolēta hidrauliskā nostiprināšana

• Iekļautais papildu aprīkojums:

  • Bonfiglio MROTOS 8555 4 E LRSA rūpniecisko detaļu mazgātājs ar integrētu robotu

  • Automator ADP5090 punktu marķēšanas sistēma ar AC500 kontrolieri, integrēta robotā:

    • Marķēšanas laukums: 50 × 90 mm

    • Pneimatiskā marķēšanas galviņa

    • Savienojamība: Ethernet / USB / RS232 / RS485

    • AC500 kontrolieris ar skārienjūtīgo ekrānu

    • Marķēšanas ātrums līdz 10 rakstzīmēm sekundē

• Papildu informācija par iekārtu:

  • Iekārta nesen ir pilnībā apkopota/pārbaudīta pie ražotāja.

  • Nesen veiktā ražotāja apkopē tika pārbaudīts arī vārpstas mehānisms.

  • Mašīna vienmēr ir tikusi izmantota alumīnija apstrādei.

  • Pašlaik iekārta netiek izmantota ražošanā, jo ir mainījies ražojamo detaļu veids.
