HARTFORD - LG 1570 TNC 640DE-MIL-HAR-2023-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

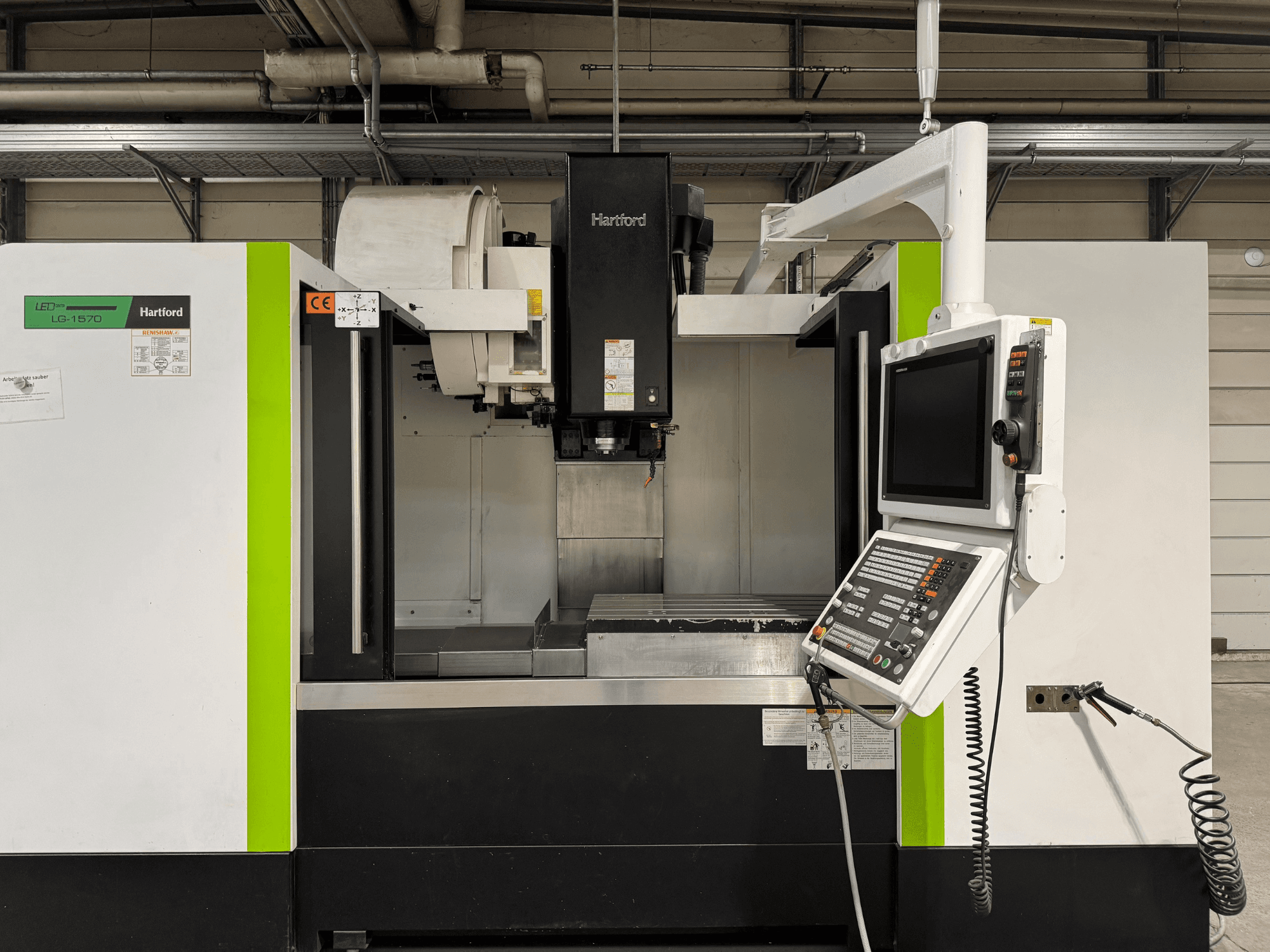

Šis 3 asu HARTFORD LG 1570 TNC 640 tika ražots 2023. gadā. Tam ir iespaidīgs X ass gājiens 1500 mm, Y ass gājiens 700 mm un Z ass gājiens 650 mm. Mašīnai ir izturīgs iespīlēšanas galds ar izmēriem 1600 x 650 mm un maksimālo galda kravnesību 1000 kg. Ja vēlaties iegūt augstas kvalitātes apstrādes iespējas, apsveriet vertikālo apstrādes centru HARTFORD LG 1570 TNC 640. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: HARTFORD
- gads: 2023
- MODELIS: LG 1570 TNC 640
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - HARTFORD LG 1570 TNC 640
Vadības bloks
- Vadības marka: HEIDENHAIN
- Vadības modelis: TNC640 (19" Touch-Screen display)
Izmēri
- Galda garums: 1600 mm
- Galda slodze: 1000 kg
- Galda platums: 650 mm
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 1500 mm
- Y ass pārvietošanās: 700 mm
- Z ass pārvietošanās: 650 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 7 kg
- Vārpstas jauda: 17 kW
- Vārpstas ātrums: 12000 RPM
- Instrumentu staciju skaits: 30
Papildus informācija
- T-Slots konfigurācija: 5 spraugas, 125 mm attālums, 18 mm izmērs
- Vadlīniju sistēma: Uzlabotas lineārās rullīšu vadotnes uz X, Y un Z asīm (standarta lodīšu vadotņu vietā).
- Padeves piedziņas: Digitālie servomotori ar lodīšu skrūvēm uz visām asīm.
- Galvenās vārpstas konusveida konuss: SK40
- Galvenā vārpstas piedziņa: Sprūdrata piedziņa: trīšu/dzens piedziņa: maiņstrāvas motors ar trīšu/dzens piedziņu
- Maks. Griezes moments (M maks.): 89 Nm
- Vārpstas temperatūras kontrole: Slēgts dzesēšanas kontūrs ar atsevišķu vārpstas dzesēšanas ierīci
- Instrumentu mainītāja tips: Automātiskais instrumentu mainītājs (ATC) ar ātrdarbīgu dubulto roku maiņu
- Instrumentu žurnāla ietilpība: 30 pozīcijas (ATC30)
- Maks. Instrumentu diametrs: 30 cm: Ø75 mm (Ø150 mm, ja blakus esošās pozīcijas ir tukšas)
- Maks. Instrumentu garums: 300 mm
- Apstrādājamo detaļu zonde: 3D Touch zonde (uzstādīta automātiskai nulles punkta un pozīcijas mērīšanai)
- Instrumentu zonde: Tool Touch Probe sistēma (uzstādīta uz galda, lai noteiktu instrumentu garumu, diametru un lūzumu)
- Iekšējā dzesēšanas šķidruma padeve (IKZ): Augstspiediena sūkņa sistēma, maks. 20 bāri ar patronu filtru
- Ārējā dzesēšanas šķidruma padeve (AKZ): Vairāku sprauslu sistēma uz vārpstas priekšgala
- Gaisa padeve: Spiediena priekšgala saspiestā gaisa dzesēšanas sprausla un centrālā gaisa padeve caur vārpstu (programmējama, izmantojot M funkcijas).
- Skaidu pārvaldība: Slēgta darba telpa ar slīpu gultni, skaidu skalošanas sistēmu un garenvirziena atvāžamo lentes skaidu transportieri (izkraušanas augstums aptuveni 1200 mm, izkraušanas puse: kreisā).
- Korpusa iezīmes: Priekšējās elektroniski kontrolējamās bīdāmās durvis, sānu veramās durvis ar logiem gariem apstrādājamiem priekšmetiem.
- Eļļošana: Pilnībā automātiska centrālā eļļošanas sistēma ar līmeņa kontroli un CNC brīdinājumiem.
- Darba vietas apgaismojums: 2x LED apgaismojums
- Papildu aprīkojums: Vadības skapja gaisa kondicionēšanas iekārta, elektronisks rokas rokas svira, saspiestā gaisa pistole ar vītņotu šļūteni, ar roku darbināma dzesēšanas šķidruma skalošanas pistole.
- Krāsu shēma: Melns (pamatnes rāmis, kolonna, vertikālais slaids, dzesēšanas šķidruma tvertne, skapis, durvis, konveijers) un balts (korpusa korpuss)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
