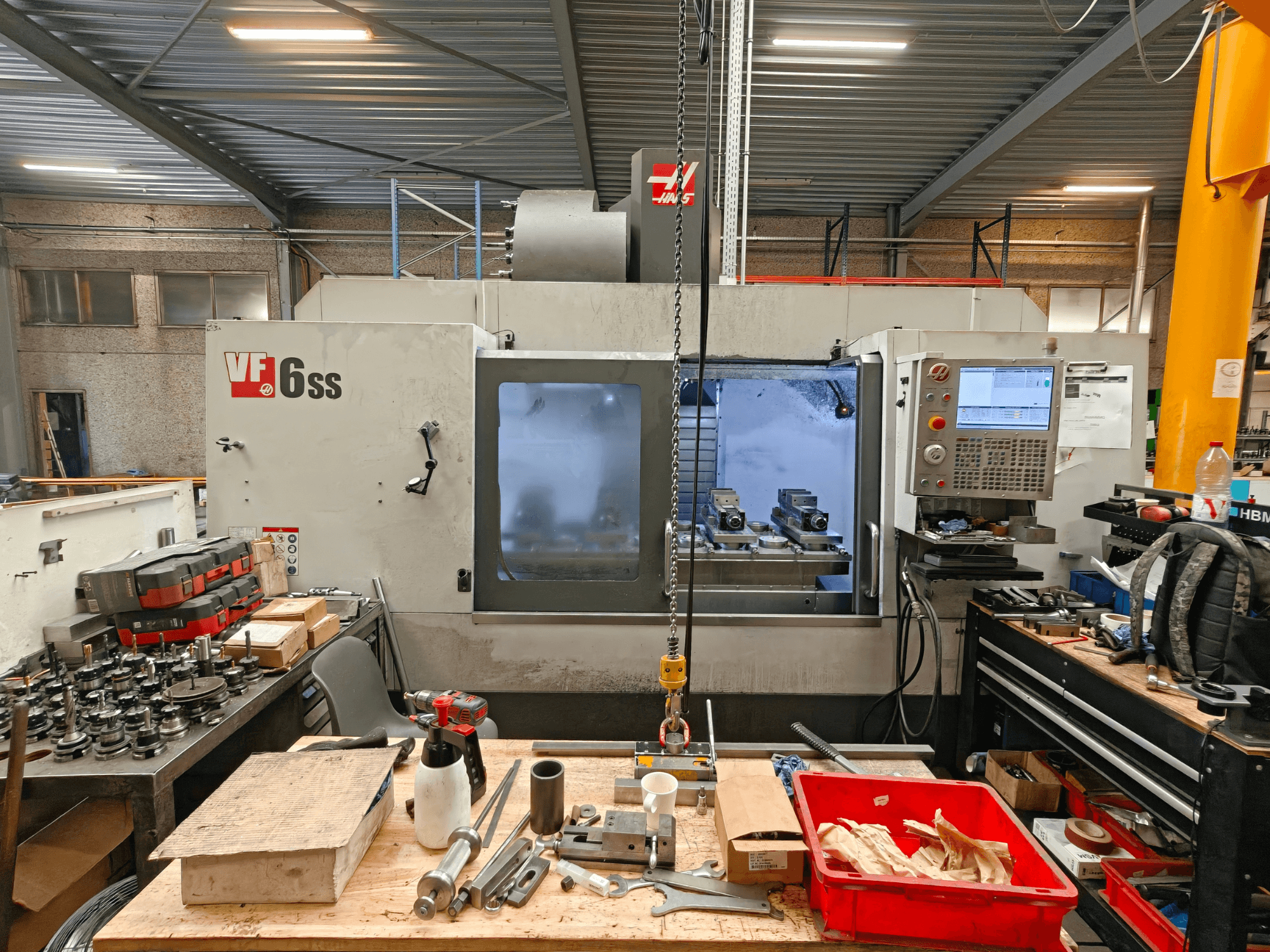

HAAS - VF-6SSBE-MIL-HAA-2016-00001

• Pārvietojuma diapazons: X 1 626 mm; Y 813 mm; Z 762 mm; attālums no vārpstas gala līdz darbgaldam 102–864 mm

• Galds: 711 × 1 626 mm; 5 × 16 mm T-veida rievas; 125 mm T-veida rievu solis; maksimālā galda slodze 907 kg

• Vārpsta: maksimālais griezes moments 122 Nm pie 2 000 apgr./min.; ABEC 7. klases gultņi; elektroniska orientācija; ūdensdzesēta vārpstas galva; BT40; gaisa pūtiens caur vārpstu; instrumenta atbrīvošanas poga

• Instrumentu mainītājs:

  • Standarta sānu montāža 24+1, BT40; pilnībā elektrisks divvirzienu; maksimālais instrumenta diametrs 76 mm (pilns), 127 mm (blakus esošie nodalījumi tukši); maksimālais instrumenta svars 5,4 kg; instrumenta maiņa 2,3 s; no skaidas līdz skaidai 3,2 s

  • Papildus 40+1: no viena instrumenta uz otru 2,8 s; no viena skaidu uz otru 3,6 s; maksimālais instrumenta diametrs 76 mm (pilns), 152 mm (blakus esošie nodalījumi tukši)

• Padeves ātrumi: ātrgaitas pārvietošanās X/Y/Z 30,5 m/min; maksimālā griešanas padeve 21,2 m/min

• Motori/piedziņas: maksimālais ass vilces spēks (X/Y/Z) 15 124 N; tieši savienoti servomotori; bezsuku servomotori; Vector Drive (Y-Δ)

• Dzesēšanas šķidrums un eļļošana: 360 litru izvelkamais dzesēšanas šķidruma tvertne; automātiskā eļļošanas sistēma

• Konstrukcija un korpuss: stingra čuguna konstrukcija; trīsstūrveida lējumi ar plašu pamatni; izturīgs tērauda lokšņu korpuss; 14. kalibra auksti velmēts tērauds; brīvas plūsmas korpusa konstrukcija; durvju atvēruma platums 1 549 mm

• Mašīnas izmēri un inženierkomunikācijas: maksimālais augstums 3 378 mm; platums 5 232 mm; dziļums 3 835 mm (atvērtām durvīm); saspiests gaiss 113 l/min pie 6,9 bar; elektrība 380 VAC, 3 fāzes, 50–60 Hz; uzstādītā jauda 28 kVA

• Vadības elementi/funkcijas: stingra vītņu griešana; tālvadības rokas vadība (RJH); instrumenta slodzes uzraudzība; 5 rezerves M-funkcijas

• Precizitāte/kvalitāte: 100 % ballbar tests 3D taisnleņķīguma un apstrādes precizitātes pārbaudei

• Citi parametri: lieljaudas patronveida vārpsta; ātrdarbīgs sāniem uzstādīts instrumentu mainītājs (24+1); viegli pieejama dzesēšanas šķidruma tvertne; 1 gada garantija detaļām un darbam

Papildu aprīkojums

• Nav norādīts (nav norādīti roboti, automatizācija, skaidu konveijers, stieņu padevējs vai citi ārējie piederumi)
