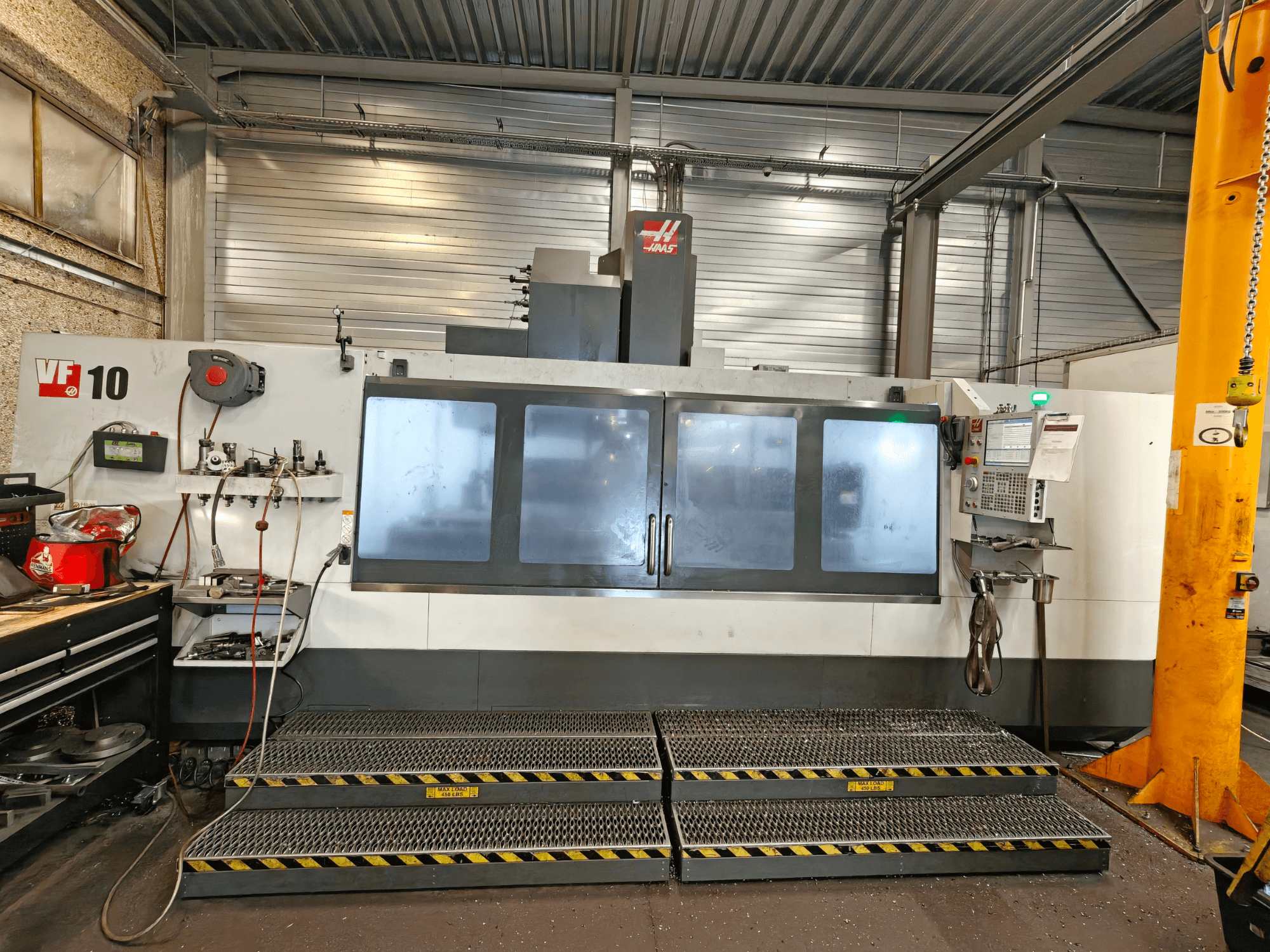

HAAS - VF-10/50BE-MIL-HAA-2022-00001

Attālums no vārpstas gala līdz darbgaldam (maks.): 35,0 collas (889 mm)

Attālums no vārpstas gala līdz darbgaldam (min.): 5,0 collas (127 mm)

Vārpsta

• Maksimālais griezes moments: 340 ft‑lbf pie 700 apgr./min (460 Nm pie 700 apgr./min)

• Piedziņas sistēma: 2 pakāpju pārnesumkārba

• Gultņu eļļošana: gaisa/eļļas iesmidzināšana

• Dzesēšana: Šķidruma dzesēšana

Galds

• Garums: 120,0 in (3048 mm)

• Platums: 28,0 collas (711 mm)

• T-veida rievas platums: 0,626–0,630 collas (15,90–16,00 mm)

• T-veida rievu attālums starp centriem: 4,92 collas (125 mm)

• T-veida rievu skaits: 5

• Maksimālā galda slodze (vienmērīgi sadalīta): 4000 lb (1814 kg)

Padeves ātrumi

• Maksimālā griešanas padeve: 360 ipm (9,1 m/min)

• Ātrgaitas pārvietošanās: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)

Asu motori (maksimālais vilces spēks)

• X: 3400 lbf (15 124 N)

• Y: 4100 lbf (18 238 N)

• Z: 5600 lbf (24 910 N)

Instrumentu mainītājs

• Tips: SMTC

• Ietilpība: 30+1

• Maksimālais instrumenta diametrs (visas kabatas aizpildītas): 4,0 collas (102 mm)

• Maksimālais instrumenta diametrs (ja blakus esošais nodalījums ir tukšs): 10,0 in (254 mm)

• Maksimālais instrumenta garums (no mērlīnijas): 16 collas (406 mm)

• Maksimālais instrumenta svars: 30 lb (13,6 kg)

• Laiks no viena instrumenta līdz nākamajam (vidēji): 4,2 s

• Laiks no viena skaidu gabala līdz nākamajam (vidēji): 6,3 s

Vispārīga informācija

• Dzesēšanas šķidruma tilpums: 95 gal (360 L)

Gaisa prasības

• Nepieciešamais gaisa daudzums: 4 scfm pie 100 psi (113 L/min pie 6,9 bar)

• Iebūvēta gaisa šļūtene: 3/8 collas

• Savienotājs (gaiss): 3/8 in

• Minimālais gaisa spiediens: 80 psi (5,5 bar)

Elektrība

• Piedziņas sistēma: 2 pakāpju pārnesumkārba

• Ieejas maiņstrāvas spriegums (3 fāzes) zemais: 220 VAC, 70 A (FLA)

• Ieejas maiņstrāvas spriegums (3 fāzes) augsts: 440 VAC, 35 A (FLA)

Izmēri – transportēšanai

• Iekšzemes palete: 288 collas x 102 collas x 132 collas (732 cm x 260 cm x 336 cm)

• Eksporta kaste: 288 collas x 105 collas x 134 collas (732 cm x 267 cm x 339 cm)

• Iekšzemes palete ar EC opciju: 288 collas x 102 collas x 140 collas (732 cm x 260 cm x 356 cm)

• Eksporta kaste ar EC opciju: 288 collas x 105 collas x 141 collas (732 cm x 267 cm x 359 cm)
