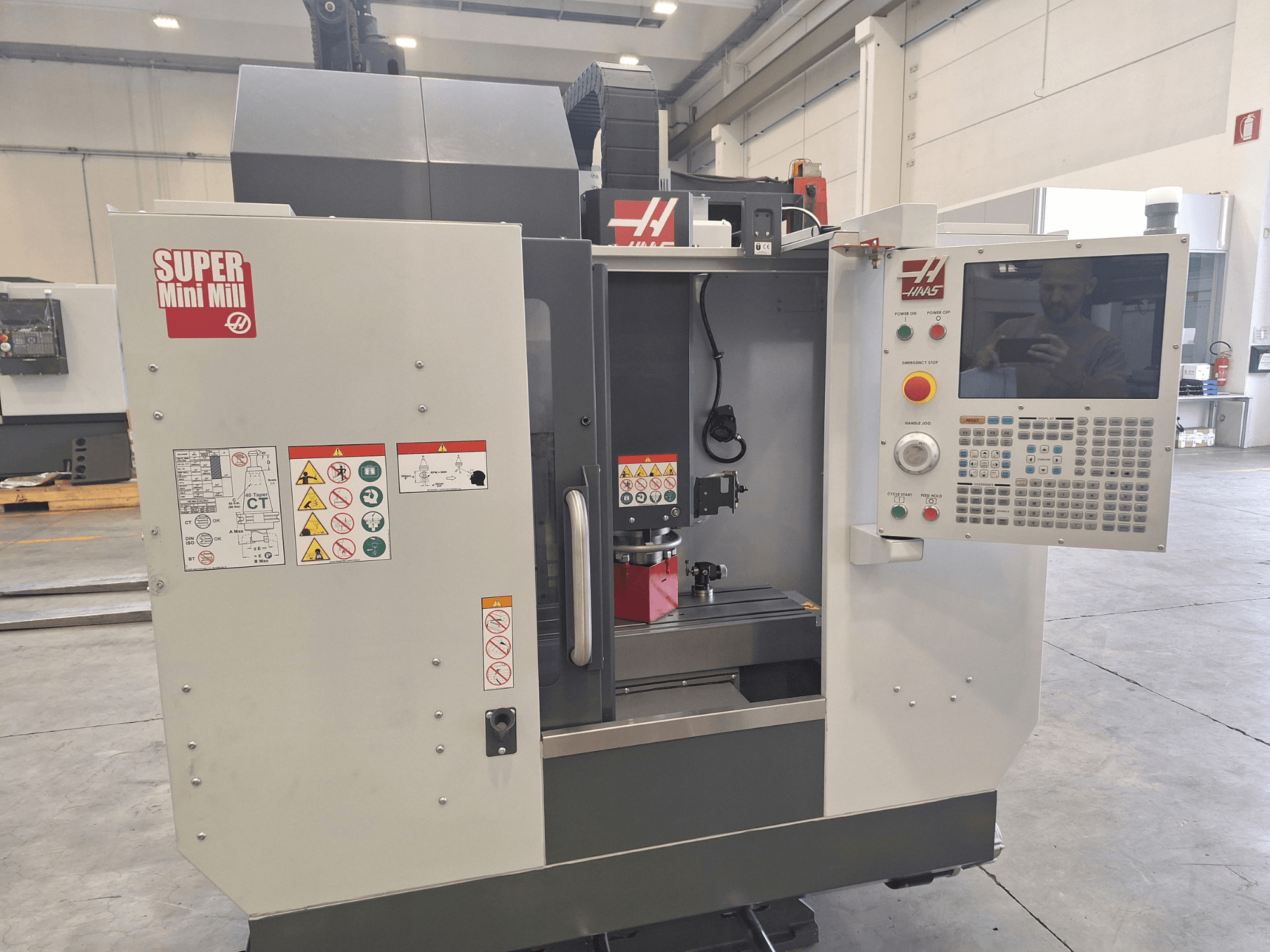

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

Stāvoklis: izstādes eksponāts

Darba stundas: 0

Attālums no vārpstas gala līdz galdam: maks. 19,0 collas / 483 mm; min. 4,0 collas / 102 mm

Spindeles maksimālais griezes moments: 22,0 ft-lbf pie 5000 apgr./min / 29,8 Nm pie 5000 apgr./min

Vārpstas piedziņas sistēma: Tiešā piedziņa, siksnas piedziņa

Vārpstas gultņu eļļošana: gaisa / eļļas iesmidzināšana

Vārpstas dzesēšana: gaisa dzesēšana

Galda garums: 36,0 collas / 914 mm

Galda platums: 12,0 collas / 305 mm

Galda T-veida rievu platums: no 0,626 collas līdz 0,630 collas / no 15,90 mm līdz 16,00 mm

Galda T-veida rievu attālums starp centriem: 4,33 collas / 110 mm

Standarta T-veida rievu skaits: 3

Maksimālais griešanas padeves ātrums: 833 ipm / 21,2 m/min

Ātrgaitas pārvietošanās (X/Y/Z): 1200 ipm / 30,5 m/min

Maksimālais spiediens (X/Y/Z): 2000 lbf / 8896 N

Instrumentu mainītāja tips: Sānu montāžas instrumentu mainītājs (SMTC)

Instrumentu mainītāja ietilpība: 30+1

Maksimālais instrumenta diametrs (pilns): 2,5 in / 64 mm

Maksimālais instrumenta diametrs, liels (blakus esošs tukšs): 5,0 in / 127 mm

Maksimālais instrumenta garums (no mērlīnijas): 7,00 in / 178 mm

Laiks no viena instrumenta nomaiņas līdz nākamajam (vidēji): 2,80 s

Laiks no viena skaidu gabala līdz nākamajam (vidēji): 4,20 s

Dzesēšanas šķidruma tilpums: 45 gal / 170 L

Nepieciešamais gaisa patēriņš: 4 scfm pie 100 psi / 113,0 L/min pie 5,5 līdz 6,9 bar

Iebūvēta gaisa šļūtene un savienotājs: 3/8 collas

Ieejas maiņstrāvas spriegums (3 fāzes) – zems / augsts: 220 VAC (30 A) / 440 VAC (15 A)

Piegādes izmēri: 90,0 collas x 80,0 collas x 99,0 collas / 229 cm x 203 cm x 252 cm

Piegādes svars: 4650 lb / 2109,2 kg
