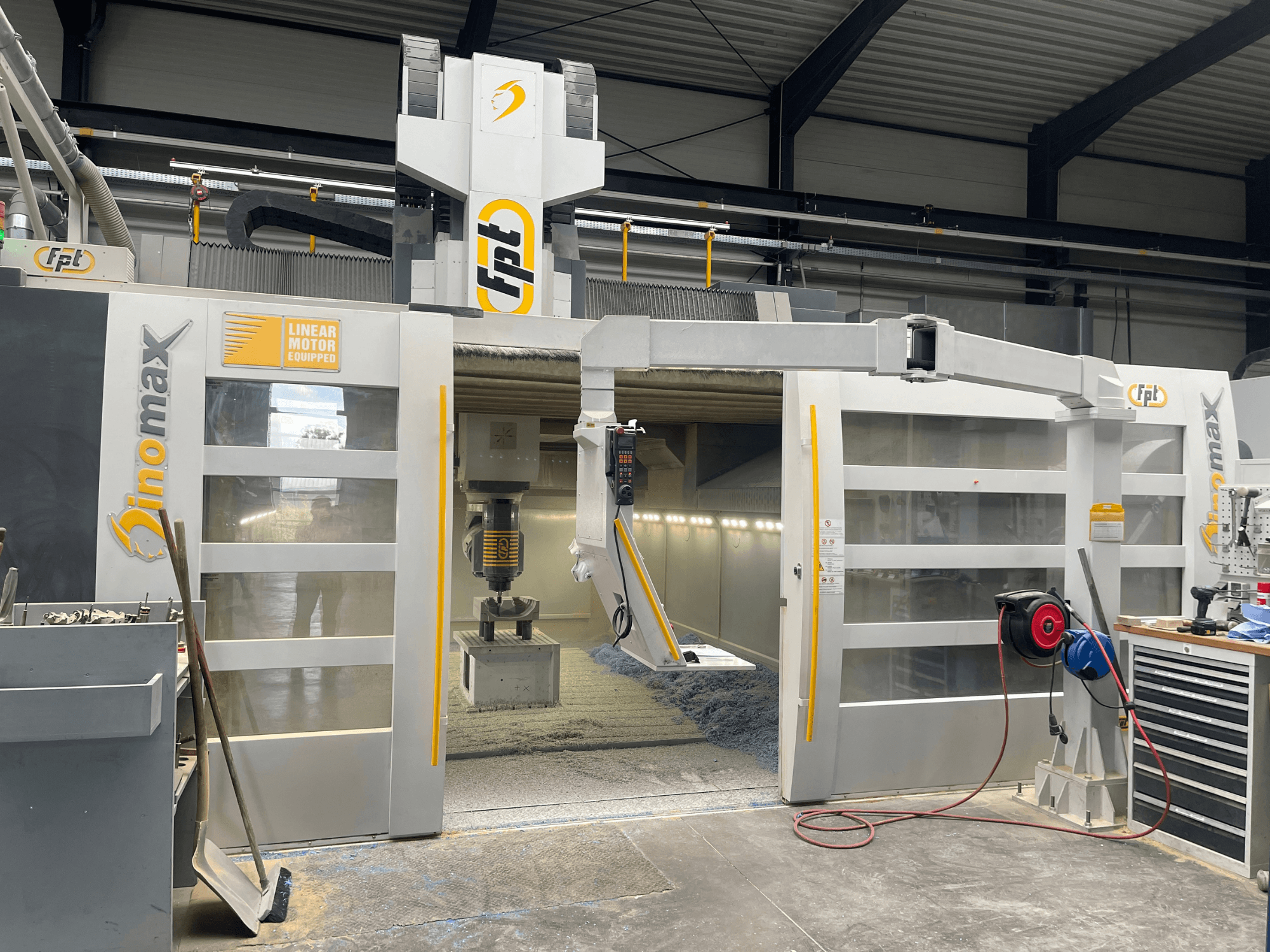

Portāla tipa frēzēšanas stends FPT DINOMAX, skats no priekšpuses, kurā redzams lineārais motors, darba zona un vadības paneļa detaļas.

Paldies par apmeklējumu

Šī iekārta nesen tika pārdota. Izpētiet pieejamās līdzīgās iekārtas vai nosūtiet mums pieprasījumu.

Skatīt visas līdzīgās iekārtas

Skatīt līdzīgās iekārtas

FPT DINOMAX

Fotoattēlu galerija

FPT - DINOMAX DE-MIL-FPT-2022-00001

Pārdots

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
➤ Pārdošanā lietota FPT DINOMAX portālfrēze | gindumac.com

Rādīt oriģinālvalodā

Šī 5-asu FPT DINOMAX portāla frēzēšanas mašīna ir ražota 2022. gadā. Tai ir iespaidīgs X-ass pārvietojums — 4000 mm, Y-ass pārvietojums — 2700 mm un Z-ass pārvietojums — 1300 mm. Mašīna ir aprīkota ar izturīgu galdu, kura izmēri ir 2500 x 4000 mm, un kura slodzes kapacitāte ir 15 t/m². Ja jūs meklējat augstas kvalitātes frēzēšanas iespējas, apsveriet iespēju iegādāties mūsu piedāvāto FPT DINOMAX portālfrēzēšanas mašīnu. Sazinieties ar mums, lai uzzinātu vairāk.

Pārskats

zīmols: FPT
gads: 2022
MODELIS: DINOMAX
ražošanas stundu skaits: 14089
pielietojuma veids: Frezavimas
Atrašanās vieta: Vācija
iekārtas veids: Portālfrezmašīna
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - FPT DINOMAX

Vadības bloks

Vadības marka: HEIDENHAIN
Vadības modelis: TNC 640

Kustība

Asu skaits: 5
X ass pārvietošanās: 4000 mm
Y ass pārvietošanās: 2700 mm
Z ass pārvietošanās: 1300 mm

Tehniskās specifikācijas

Vārpstas ātrums: 10000 RPM

Papildus informācija

- NC programmatūras versija: 340590 11 SP5 Hotfix1

- Ierīces darbības laiks: 16 539 stundas

- Iekārtas darbības laiks: 14 089 stundas

- Programmas darbības laiks: 6 549 stundas

- 1. vārpstas motora darba stundas: 0 stundas

- 2. vārpstas motora darba stundas: 3 627 stundas

- Galvas piederuma Nr. 1 darba stundas: 5 768 stundas

- Galvas piederuma 2 darba stundas: 4 343 stundas

- Garenvirziena pārvietošanās (X ass): 4 000 mm

- Šķērsvirziena pārvietojums (Y ass): 2700 mm

- Vertikālā pārvietošanās (Z ass): 1300 mm

- Maks. ātrgaitas pārvietošanās X ass virzienā: 50 m/min

- Maks. ātrgaitas pārvietošanās Y ass: 50 m/min

- Maks. ātrgaitas pārvietošanās Z-ass: 35 m/min

- Maks. darba pārvietošanās ātrums X-asī: 40 m/min

- Maks. darba pārvietošanās ātrums Y-ass: 40 m/min

- Maks. darba pārvietošanās ātrums Z-asī: 25 m/min

- Galda izmēri: 2500 x 4000 mm

- Galda augstums: 300 mm

- Galda slodzes ietilpība: 15 t/m²

- T-veida rievu platums un attālums: 22 mm (DIN 650 H12), 250 mm solis

- Maks. uzstādītā jauda: 177 kVA

- Maks. nepieciešamā strāva: 235 A

- Nepieciešamais pneimatiskais plūsmas daudzums: 400 Nl/min

- Darba pneimatiskais spiediens: 6 bar

- Darba spriegums: 400 V, 50 Hz

- Iekārtas svars: 66 650 kg

- Integrētās 4. griezes momenta C-ass pagrieziena diapazons: +/-270°

- Integrētās C-ass maksimālais ātrums: 30 apgr./min

- TUDX 50° universālās frēzēšanas galvas A-ass pagrieziena diapazons: +/-180°

- Elektrospindele HSK-A100 (10 000 apgr./min.): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Augstfrekvences vārpsta HSK-A63 EMPT2230-H63 (22 000 apgr./min.): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Instrumentu mainītāja ietilpība: ķēdes magazīna 128 instrumentiem (HSK-A100 x 40, HSK-A63 x 88)

- Maks. instrumenta garums: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Maks. instrumenta svars: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Dzesēšanas šķidruma tvertnes tilpums: 1500 litri

- Augstspiediena iekšējā/ārējā dzesēšanas sistēma (IKZ/ÄKZ): 70 bar / 30 l/min

- Papildu funkcijas: X un Y ass ar lineāro motoru piedziņu, bezvadu zonde Renishaw RMP60M, lāzera instrumentu mērīšanas sistēma, sistēmas integrācija ar MARES 4.0+, pārsega tipa korpuss, iekšējā aizsardzība no nerūsējošā tērauda, skaidu konveijeri

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.

** Standarta piegādes apjoms ietver tikai bāzes mašīnu. Piederumi un perifērijas iekārtas tiek nepārprotami apstiprināti tikai pirkšanas procesa laikā ar saistošām vienošanām.
