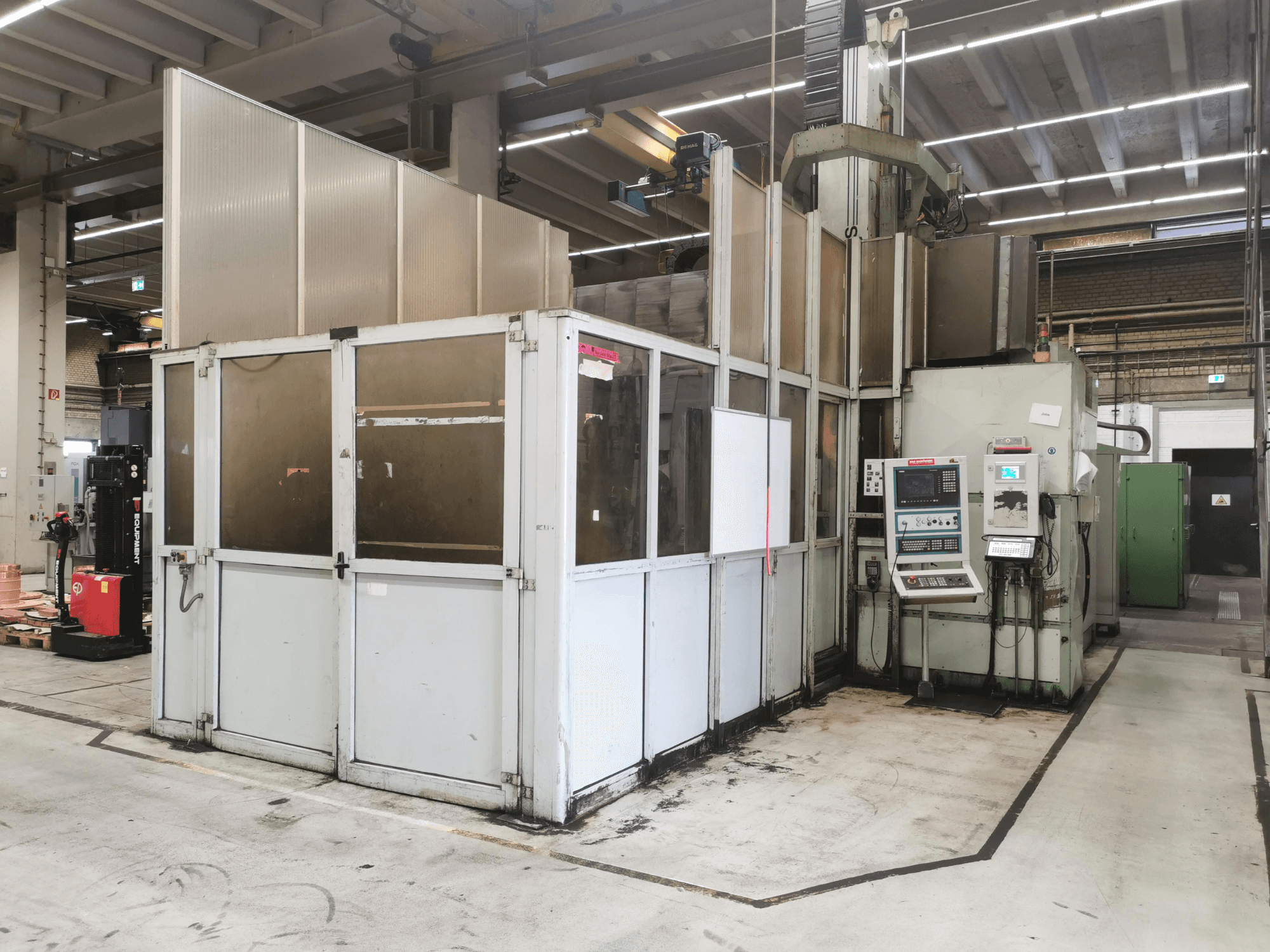

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Vadības sistēma: Siemens Sinumerik 840D (programmatūras versija 3.7 MMc 103, JO'CAM NC-vadības sistēma)

- Darbības stundu skaits: 91 055,12 h

- Vārpstas darbības stundas: 34 019,20 h

- X ass pārvietojums (garenvirzienā): 3 400 mm (+ 2 000 mm paliktņu mainītājiem)

- Y ass pārvietojums (šķērsvirzienā): 2 500 mm

- Z ass pārvietojums (vertikāli): 1 250 mm

- Attālums starp kolonnām: 2 200 mm

- C ass (pagriežamā galviņa – pirmā rotācija): ±400°

- A ass (pagriežamā galviņa – otrais pagrieziens): 220° (±110°)

- Lineāro asu minimālais pozicionēšanas solis (X-Y-Z): 0,001 mm (0,00004 collas) / 0,0005 mm

- Leņķa asu minimālais pozicionēšanas solis (C-A): 1° (6 000 Nm)

- Lineāro asu ātrums (X-Y-Z): no 5 līdz 16 000 mm/min

- Leņķa asu ātrums (C/A): 50 / 30 grādi/sek.

- Vārpstas konuss: HSK-A-63

- Vārpstas apgriezieni: 500–4 000 apgr./min

- Vārpstas motora jauda S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Vārpstas motora tips: Siemens DMR 160.AS.4.FFS

- Vērpšanas galvas šarnīra punkts: 250 mm

- Darba galda izmēri: 3 000 x 1 500 mm

- Darba galda celtspēja: 12 000 kg

- Paletes izmērs: 2 500 x 1 500 mm

- Paletes celtspēja: 8 000 kg

- Instrumentu magazīna ietilpība: 16 / 32 pozīcijas (ķēdes tips)

- JO'TOOL statiskā plauktu ietilpība: no 12 līdz 360 instrumentiem

- Elektroenerģijas padeve: ~70 līdz 96 kVA

- Trīsfāzu barošana: 380 V – 50 Hz / 480 V – 60 Hz

- Mašīnas pamatmasa: 50 000 kg

- Mašīnas izmēri (aizņemtā platība): 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Saspiestā gaisa sūkņi / dzesēšanas šķidruma tvertne: Johnson (blīvējuma materiāls: Viton)

- Papildu aprīkojums un piederumi: leņķveida galviņa, 2x dakšu galviņas, galviņu magazīna, 2x vītņveida galviņas, vārpsta ar galviņu, vārpsta bez galviņas, 3-A galvas stiprinājums, pilnībā nomaināms vārpstas komplekts, noliktavā pieejami visi jauni vai remontēti asu motori, dokumentācija aptuveni 4 mapēs (ieskaitot lietošanas rokasgrāmatas, remonta rēķinus, pieejams defektu ziņojums no 2006. gada)

Instrumentu magazīna nav iekļauta
