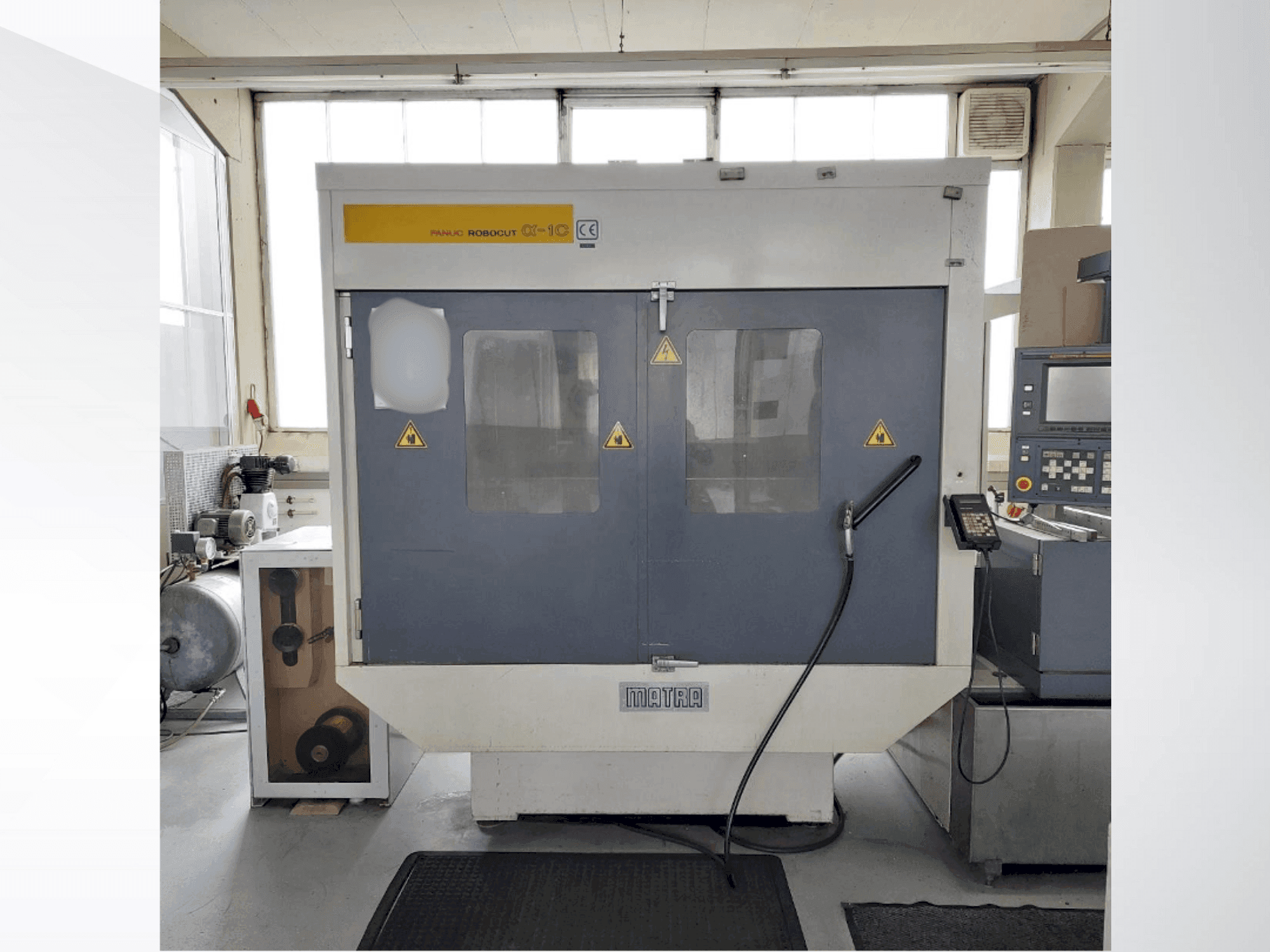

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Papildu aprīkojums

• Bedra stieples uztīšanas ierīce BAS 45/100E (mašīnas kreisajā pusē), kas spēj apstrādāt stieples spoles ar svaru līdz 45 kg.

Mašīnas priekšrocības

Mašīnas kvalitatīvās priekšrocības

• Uzlabota vadības sistēma ar fanuc sistēmu 16-wb

• Daudzpusīgas stiepļu frēzēšanas iespējas ar regulējamu stieples diametru un spriegojumu

Mašīnas tehniskās priekšrocības

• Mašīnas tips: CNC stiepļu EDM (stiepļu elektriskās izlādes mašīna)

• Vadības sistēma: FANUC System 16-WB (32 bitu CNC)

• Vadāmo asu skaits: 5

• Koordinātu pārvietojums pa X asi: 520 mm

• Koordinātu pārvietojums pa Y asi: 370 mm

• Koordinātu pārvietojums pa U asi: ±60 mm

• Koordinātu pārvietojums pa V asi: ±60 mm

• Z ass pārvietojums: 300 mm (ūdens vannā iespējams 275 mm)

• Maksimālais konusveida leņķis: ±30° / 80 mm

• Izvēles maksimālais konusveida leņķis: ±45° / 40 mm

• Ātrā kustība pa X asi: 900 mm/min.

• Ātrā kustība pa Y asi: 900 mm/min.

• Ātrā virziena U ass: 450 mm/min.

• Ātrā trajektorija V ass: 450 mm/min

• Ātrā trajektorija Z ass: 450 mm/min

• Maksimālā ātrgaitas novirze: 900 mm/min Maksimālais ātrgaitas ātrums: 900 mm/min

• Mazākais piedziņas soļa izmērs: 0,0001 mm

• Minimālais ieejas solis: 0,00 00 00:00 Minimālais ieejas solis: 0,00 00:00 0,0001 mm

• Minimālais komandu palielinājums: 0,0001 mm

• Maksimālais programmējamais izmērs: ±9999,9999 mm

• Programmēšanas režīms: Inkrementāls / absolūts

• Interpolācija: Lineārā un apļveida

• Programmu atmiņas ietilpība: 280 m

• Vadības displejs: 9,5 collu plazmas krāsu ekrāns

• Interfeiss: RS-232C nolasīšana / drukāšana

• Mērogošanas diapazons: 0.001 - 99.999 ×

• Rotācijas funkcija: ±0,001° - ±360°

• Stieples diametra kompensācija: ±99,9999 mm

• Maksimālais griešanas padeves ātrums: 25 mm/min

• Stieples vadības elementu materiāls: Dimants

• Piemērojamās stieples diametrs: 0,2 - 0,3 mm

• Regulējams stieples ātrums: 0 - 15 m/min

• Stieples spriegojuma diapazons: 200 - 2500 g

• Maksimālā apstrādājamās detaļas fiksācijas virsma: 750 × 590 mm

• Maksimālais apstrādājamās detaļas izmērs: 790 × 730 × 275 mm

• Maksimālais sagataves augstums (ūdens vannā): 7,7 m: 300 mm (275 mm iegremdēts)

• Maksimālais apstrādājamā gabala svars ar koaksiālo vārpstu: 650 kg

• Maximum Workpiece Weight with Water Bath: 450 kg Maksimālais maksimālais svars: 450 kg

• Pieļaujamā apstrādājamā gabala masa: 650 kg Maksimāli pieļaujamais darbgala svars: 650 kg

• Mašīnas svars: aptuveni 2600 kg

• Mašīnas masa (plāksnīte): 2.3 t

• Mašīnas platums: 3270 mm

• Mašīnas dziļums: 2610 mm

• Mašīnas augstums: 2240 mm

• Nepieciešamā uzstādīšanas platība: 10 cm: 4000 × 2860 mm

• Barošanas avots: 380 / 400 / 415 V ±10-15 %

• Elektriskās fāzes: Elektropadeves jauda: 3 fāzes

• Frekvence: 50 / 60 Hz

• Nepieciešamā jauda: 11 kVA

• Pieslēguma vērtība ar dzesētāju: Ar dzesētāju: 14 kVA

• Mazākā komandu izšķirtspēja: 0,0001 mm

• Maksimālais programmējamais diapazons: ±9999,9999 mm

• Bedra stiepļu uztīšanas ierīce: BAS 45/100E

• Maksimālais stieples ruļļa svars (ar atritināšanas ierīci): 45 45B: 45 kg

• Darbības stundas: 5 stundas: 52881.1 h

Papildu informācija

Mašīna joprojām darbojas ar strāvu
