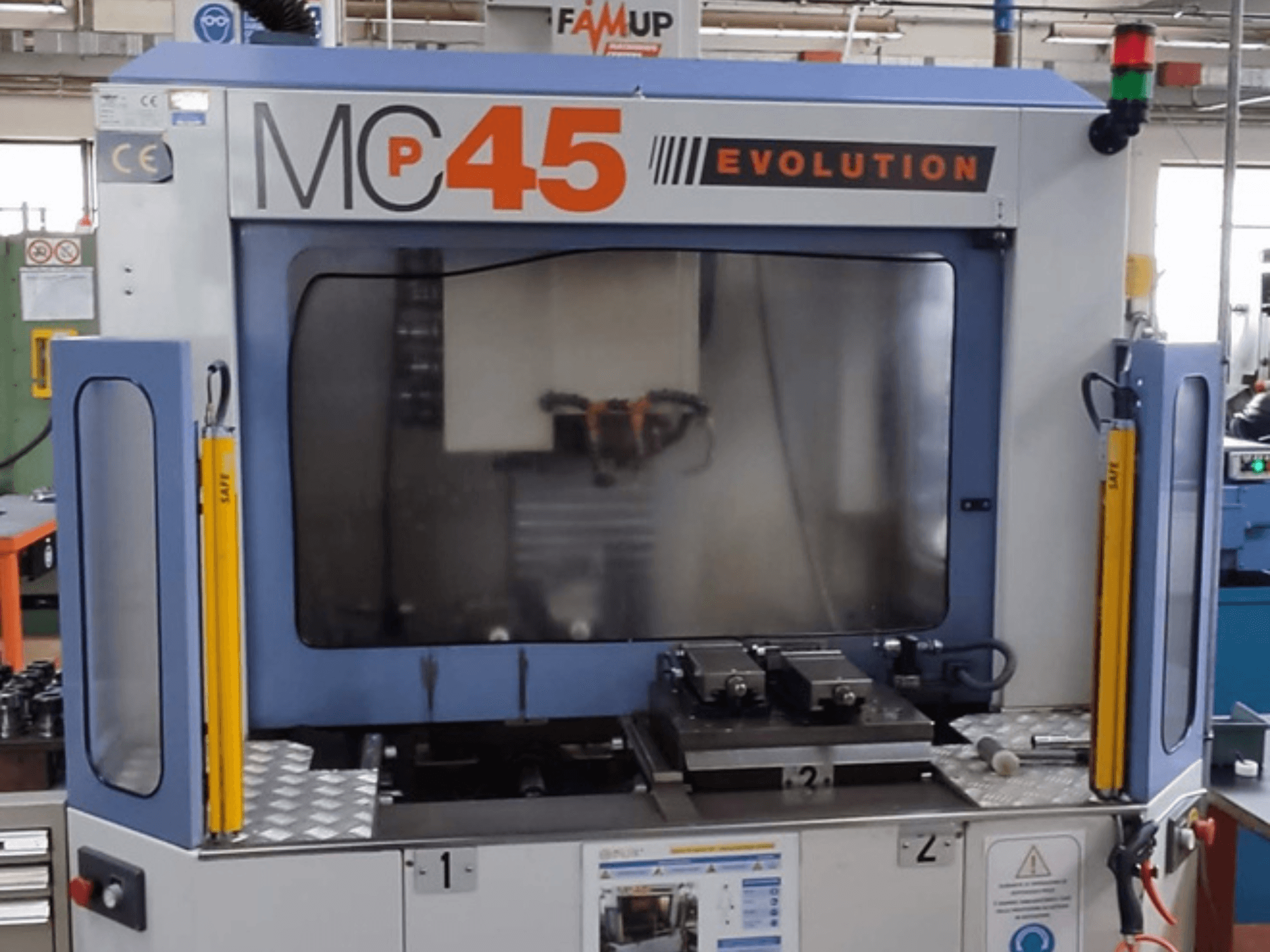

FAMUP - MCP 45 EIT-MIL-FAM-2004-00001

Palete / galds

• Galda izmērs: 400 x 300 mm

• T-veida ligzdas: 2 x 14 x 80 mm

• Centrālais urbums: Ø50 H6

• Paletes nomaiņas laiks: 8 s

Vārpsta

• Motora jauda S6 40%: 5 kW

• Nepārtrauktā jauda S1: 3,7 kW

Ass veiktspēja

• Darba padeves ātrums X/Y/Z: 10 000 mm/min

• Ātrā padeves ātrums X/Y/Z: 30 000 mm/min

• Darba vilce S1 X/Y: 2000 N

• Darba vilce S1 Z: 3 300 N

Mērīšanas sistēma

• Netiešā mērīšanas sistēma

Precizitāte

• Pozicionēšanas precizitāte X/Y/Z: ±5 µm

• Atkārtojamība X/Y/Z: ±1,5 µm

• Reversijas precizitāte: 3 µm

Instrumentu mainītājs

• Instrumentu izvēle: Instrumentu izvēle: nejaušs

• Maksimālais instrumenta diametrs: 1,5 mm: Ø63 mm

• Maksimālais instrumenta garums: 150 mm

• Instrumentu maiņas laiks: 1,7 s

• Laiks no vienas mikroshēmas līdz otrai: 2,5 s

Vispārīgi dati

• Kopējā uzstādītā jauda: 10 kW
