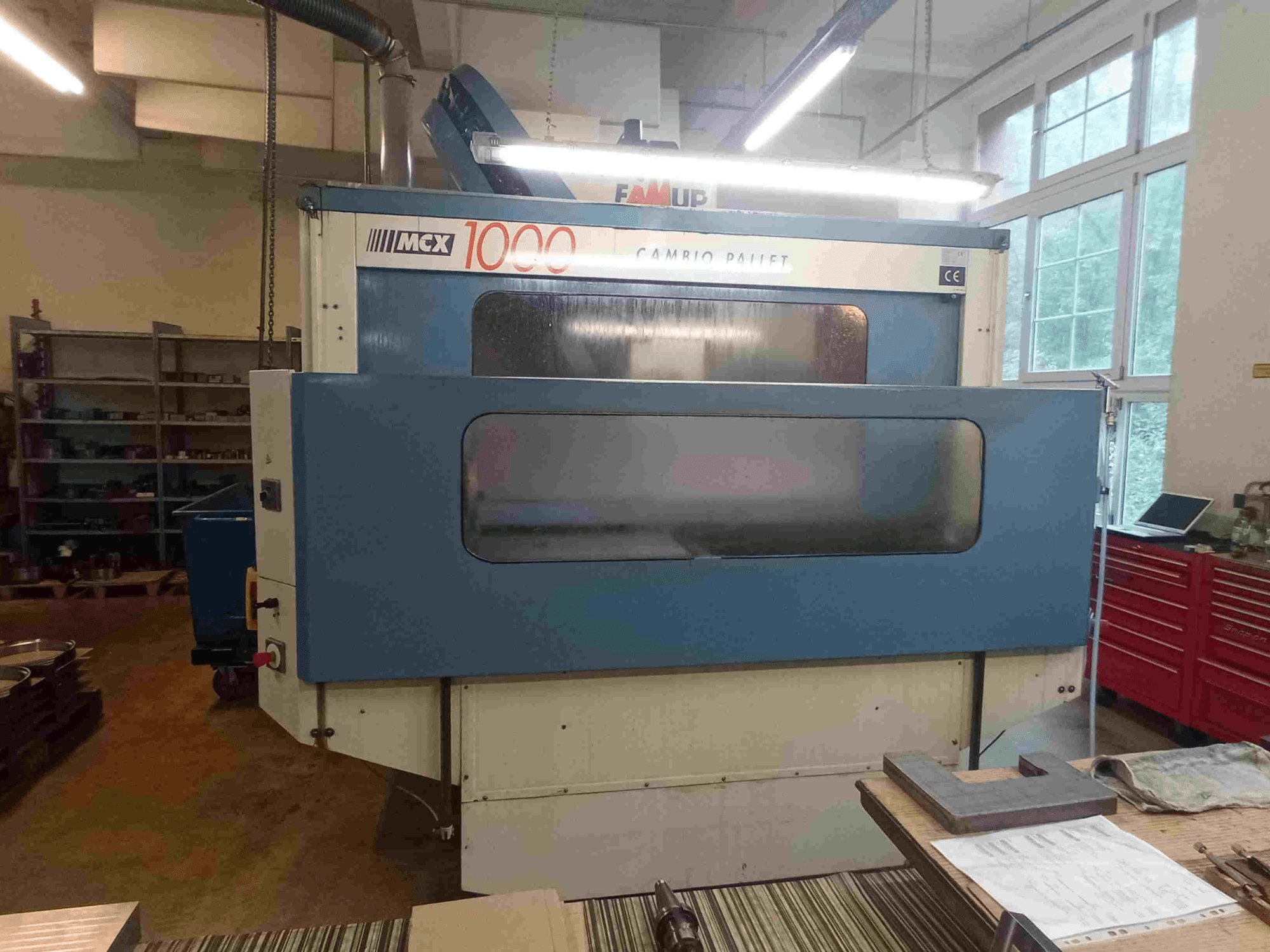

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Iekārtas stāvoklis / ekspluatācijas vēsture: Darbojās apmēram 5 gadus divu maiņu režīmā, pārējā laika posmā — vienas maiņas režīmā; stundu skaitītājs nav pieejams

- Vadības bloks: Siemens Sinumerik 810M GA3

- Garenvirziena pārvietojums (X ass): 1 100 mm (ar paliktņu mainītāju)

- Šķērsvirziena pārvietojums (Y-ass): 480 mm

- Vertikālā pārvietošanās (Z-ass): 470 mm

- Paletes galda izmantojamā platība: 1 000 x 450 mm (2 paletes)

- T-veida rievas (palete): 5 x 14 x 80 mm

- Galda celtspēja: 600 kg

- Paletes nomaiņas laiks: 9 sek.

- Vārpstas apgriezieni: 50–8 000 apgr./min. (opcija: ātrgaitas vārpsta)

- Vārpstas konuss: SK 40 / ISO 40 (DIN 69871)

- Vārpstas motora jauda: 11,25 kW (30 min) / 9 kW (S1 nepārtraukta darbība)

- Darba pārejas ātrums (X, Y, Z): 10 000 mm/min

- Ātrgaitas pārvietošanās (X, Y, Z): 24 000 mm/min

- Instrumentu magazīna ietilpība: 30 pozīcijas (ķēdes magazīna)

- Maksimālais instrumenta diametrs: 110 mm

- Maksimālais instrumenta garums: 280 mm

- Maksimālais instrumenta svars: 6 kg

- Instrumenta maiņas laiks: 3 sek. (5 sek. no skaidas līdz skaidai)

- Kopējā uzstādītā jauda: 18 kW

- Mašīnas kopējie izmēri (garums x platums x augstums): 3 500 x 3 150 x 3 000 mm

- Papildu aprīkojums un piederumi:

- 4. ass CNC rotācijas galds (250 mm diametrs) ar pneimatisko aizmugurējo galvu

- Pārnēsājams elektronisks rokturis / vadības rats

- Rezerves pūslis Z-asij

- Dažādi sinhronizācijas siksnas mašīnai un 4. asij

- Spīļu turētājs ķēdes magazīnai

- Cietā vītņgriešana (vītņgriešana bez garuma kompensācijas patronas)

- Aizsardzības kabīne pret šļakatām ar halogēna darba apgaismojumu

- Dzesēšanas sistēma ar integrētiem skalošanas sprauslām optimālai skaidu plūsmai

- Špānu paplāte / tvertne

- Automātiska centrālā eļļošanas sistēma

- Elektrisko skapju dzesēšana / siltummainis
