Dugard - EAGLE 200PL-TUR-DUG-2005-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

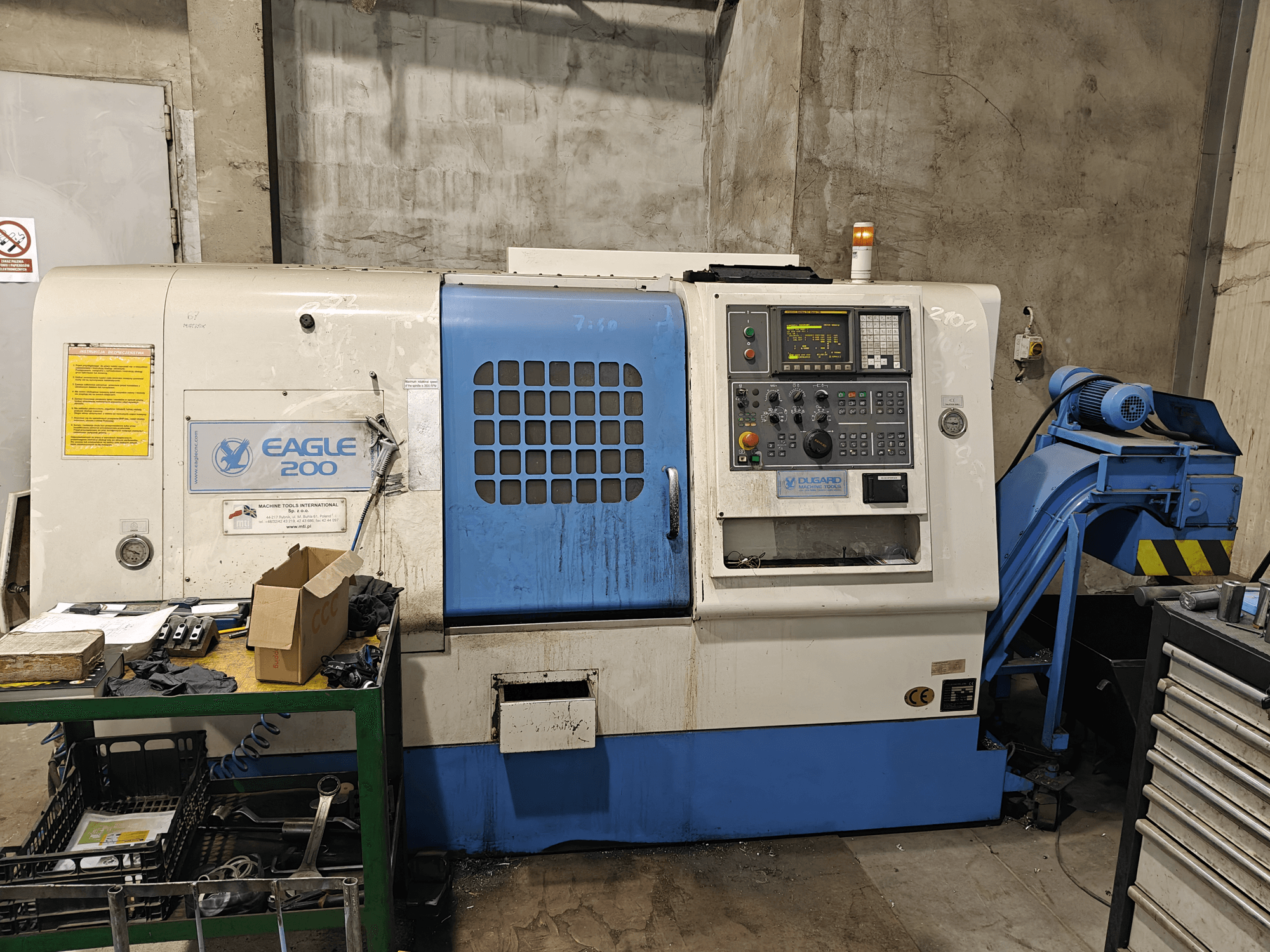

Šis Dugard Eagle 200 ir ražots 2005. gadā. Tas ir izturīgs horizontālās virpošanas darbagalds ar maksimālo virpošanas diametru 280 mm un garumu 508 mm. Tās galvenā vārpstas diametrs ir ø62 mm un stieņa caurums ø52 mm. Vārpsta darbojas ar ātrumu līdz 4500 apgr./min, un to nodrošina FANUC motors. Komplektā ir iekļauts plašs piederumu un aprīkojuma komplekts. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: Dugard
- gads: 2005
- MODELIS: EAGLE 200
- ražošanas stundu skaits: 15731
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Polija
- iekārtas veids: Horizontālās virpošanas mašīnas
- vadības bloka zīmols: FANUC
Tehniskā informācija - Dugard EAGLE 200
Vadības bloks
- Vadības marka: FANUC
- Vadības modelis: Series 0i Mate-TB
Izmēri
- Mašīnas svars: 3400 kg
Kustība
- X ass pārvietošanās: 176 mm
- Z ass pārvietošanās: 520 mm
Tehniskās specifikācijas
- Vārpstas jauda: 11 kW
- Vārpstas ātrums: 4500 RPM
Papildus informācija
Jauda
Maksimālais apgriešanās diametrs: 280 mm
Maksimālais virpošanas garums: 508 mm
Asu gājieni un sānslīdes
Z ass motora jauda: 1,4 kW (1,8 HP)
Z ass ātrums: 30 m/min
X ass motora jauda: 1,4 kW (1,8 HP)
X ass ātrums: 30 m/min
Vārpsta
Vārpstas caurums: ø62 mm
Stieņa kapacitāte: ø52 mm
Vārpstas priekšpuse/konusne: ASA A2-6
Konusveida leņķis (koniskums): 1/20
Instrumenti/grieznis
Turreļa tips: Hidrauliski fiksēts
Maksimālais darbarīku skaits: 10
Urbšanas instrumentu diametrs/ierobu skaits: ø32 mm/5
Virpošanas instrumenta kāta izmērs / iegriezumu skaits: 20 mm × 20 mm / 5
Paceļamā statne
Galvaskausa tips: Fiksētais
Koniskā statņa konuss: MK4
Uzmavas diametrs: ø75 mm
Uzmavas gājiens: 425 mm (piezīme: turpmāk norādīts arī kā 100 mm, kā paredzēts)
Konisko uzmavu rokturu gājiens: 100 mm (kā paredzēts)
Izmēri un svars
Gultas augstums līdz vārpstas centram: 900 mm
Attālums no gultnes līdz vārpstas centram: 290 mm
Pēdas laukums: 3429 mm × 2569 mm
Komplektā ietilpst plašs piederumu un aprīkojuma komplekts
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
