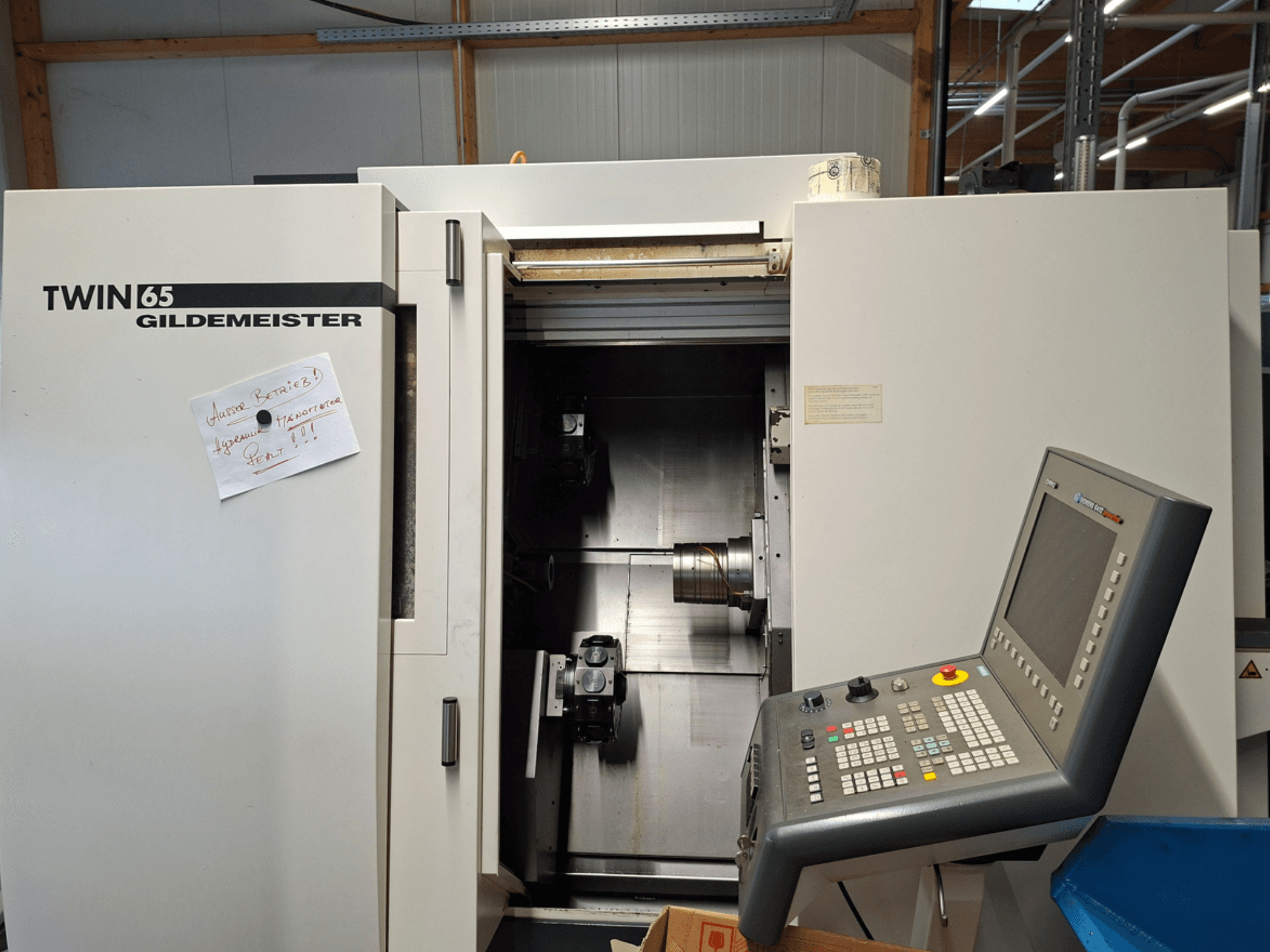

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfigurācija/funkcijas:

  • 2 krusta slīdkalniņi

  • 2 zvaigžņu torņi, katrs ar 12 stacijām, ar dzīviem instrumentiem

  • Galvenā un pretvārpsta

  • 2 instrumentu piedziņas

  • 2 C-asis un 1 Y-ass

• Kreisā vārpsta (galvenā):

  • Uzgriežņa diametrs: 150 mm

  • Vārpstas atloks: 140 h5 mm

  • Vārpstas caurums: 79 mm

  • Priekšējā gultņa diametrs: 165 mm

  • Jauda: 15 kW (100% ED) / 20 kW (40% ED)

  • Griezes moments: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Ātruma diapazons: 25-5600 apgr./min

• Labā vārpsta (skaitītājs/apakšvārpsta):

  • Uzgriežņa diametrs: 150 mm

  • Vārpstas atloks: 140 h5 mm

  • Vārpstas caurums: 79 mm

  • Priekšējā gultņa diametrs: 165 mm

  • Griezes moments: 120 Nm (100% ED) / 160 Nm (40% ED)

• Asis/ceļi:

  • Slaids 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Slaids 2: X 120 mm, Z 345 mm

  • Slaids Nr. 3: pārvietojums 145 mm

• Pagriezieni/instrumenti:

  • Turreta 1: 12 stacijas, VDI 25 (DIN 69880), darbgrieži līdz 6000 apgr./min, 3,8 kW (40% ED).

  • Turrets 2: 12 stacijas, VDI 25 (DIN 69880), līdz 6000 apgr./min, 3,8 kW (40% ED).

• Mašīnas aprīkojums/ opcijas:

  • Galvenās vārpstas diferenciālā stiprināšana

  • Diferenciālais stiprinājums pretvārpstai.

• Krāsa/apvalks (Gildemeister standarts):

  • Mašīnas korpuss un darba zonas durvis: Kalcītbalts (RAL 9010)

  • Skaidu transportieris: Titāna pelēks (RAL 7016)

  • skaidu konveijera pārsegs: Kalcītbalts (RAL 9010)

  • Mašīnas pamatne un vadības skapis: Titāna pelēks (RAL 7016)

Papildu aprīkojums

• Skaidu transportieris (ar pārsegu)

• Stieņu apstrādes pakete RG 1:

  • RG 1: RG 1.1. Detaļu pacelšanas ierīce ar NC vadāmu ratiņu

  • Hidrauliski darbināma satvērēja roka, pneimatiski darbināms satvērējs

  • 1 satvērēja spīļu komplekts (sagataves)

  • Konveijera lentes

  • Jauda: Ø 6-65 mm, garums aptuveni 300 mm; maks. 3,5 kg (4,5 kg TWIN 65)

• Sagatavošana/ savienojums stieņu padevējam vai stieņu padevēja magazīnam

• Dzesēšanas šķidruma smidzināšanas pistole

• DMG indikatora gaisma, 4 virzienu (kaudzes gaisma)

• Elektriskais/mehāniskais savienojums eļļas miglas separatoram

• Automātiska bīdāmā pārsega darbība

• EDS spiediena slēdzis saspiešanas ierīcei

• DMG Netserviss (iebūvēts transportlīdzeklī)

• "Zaļā gaisma jūsu mašīnai", kas iepriekš uzstādīta vadības blokā (statusa/indikators)
