LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Tehniskie dati

• Mašīnas tips: Divspindeles horizontālais apstrādes centrs

• Vadības bloks: Siemens SINUMERIK 840D sl

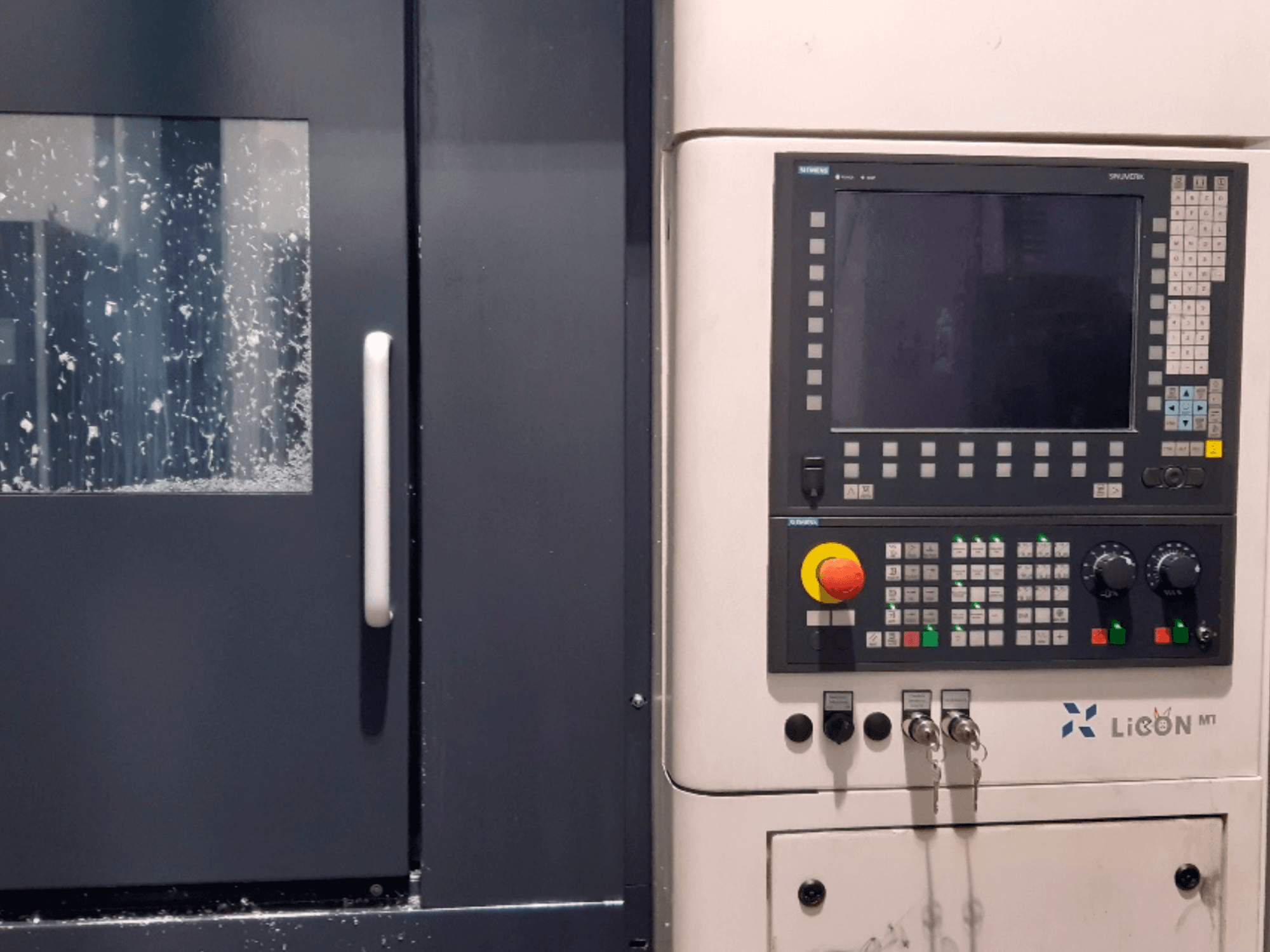

• Operatora panelis: Siemens OP15T ar integrētu TCU

• ECO režīms

• Attālā diagnostika (eWON maršrutētājs)

• PROFIBUS interfeiss automātiskai detaļu iekraušanai

• Signāltornis (3 krāsu LED)

Pārvietojuma diapazons

• X ass pārvietojums: 750 mm

• Y ass pārvietojums: 660 mm

• Z1 ass pārvietojums: 650 mm

• Z2 ass pārvietojums: 650 mm

Ātrgaitas pārvietošanās

• X ass: 60 m/min

• Y ass: 60 m/min

• Z1/Z2 ass: 90 m/min

Asu veiktspēja

• X ass paātrinājums: 6 m/s²

• Y ass paātrinājums: 6 m/s²

• Z1/Z2 ass paātrinājums: 9 m/s²

• Piespiešanas spēks X: 15 000 N

• Piespiešanas spēks Y: 15 000 N

• Piespiešanas spēks Z1/Z2: 10 000 N

• Pozicionēšanas precizitāte: 8 µm

Vārpsta

• Vārpstu skaits: 2

• Precīzie motorizētie vārpstiņi

• Instrumentu turētājs: HSK-A63 (DIN 69893-1)

• Vārpstas apgriezieni: 12 000 apgr./min

• Vārpstas jauda: 37 kW (40 % ED)

• Vārpstas griezes moments: 85 Nm (40 % ED)

• Maksimālais griezes moments: 100 Nm

• Tiešais piedziņas mehānisms

Asis / pagrieziena sistēma

• 2 NC B-as

• 2 NC rotācijas asis (A-asīs)

• Pagrieziena diapazons: 0°–180°

• Pagriešanās laiks (0°–180°): apm. 5 s

Tehnoloģija

• Neatkarīgas X, Y un Z ass abiem vārpstiem

• Atsevišķa tiešā mērīšanas sistēma katrai asij

• Neatkarīgā Z ass korekcijas diapazons: 5 mm

Instrumentu magazīna

• 96 instrumentu vietas (2 × 48)

• Maksimālais instrumenta garums: 400 mm

• Maksimālais instrumenta diametrs (ja blakus esošās vietas ir aizņemtas): 80 mm

• Maksimālais instrumenta diametrs (ja blakus esošās vietas nav aizņemtas): 250 mm

• Maksimālais instrumenta svars: 20 kg

Eļļošana

• Automātiska centrālā eļļošana

• 5 kanālu mediju padeve (eļļa vai gaiss)

Dzesēšana / dzesēšanas šķidrums

• 70 bar dzesēšanas šķidrums caur vārpstu

• Dzesēšanas šķidruma tvertnes tilpums: 2 300 l

• Dzesēšanas šķidruma plūsmas ātrums: 400 l/min

• Augstspiediena sūknis: 15 kW

• Automātiska dzesēšanas šķidruma papildināšana

• Dzesēšanas šķidruma attīrīšanas sistēma

• Ūdens dzesēšana

• Dzesēšanas ūdens temperatūra: 22 °C

• Dzesēšanas ūdens plūsmas ātrums: 800 l/h

Skaidu pārvaldība

• Skreperveida skaidu konveijers

• Spāņu konveijera izkraušanas augstums: < 1 150 mm

• Pielāgots sausai apstrādei

• Saderīgs ar MMS (minimālā eļļošana)

Elektriskie dati

• Barošanas spriegums: 400 V / 50 Hz

• Vadības spriegums: 24 V DC

• Pieslēgtā slodze: 150 kW

Papildu funkcijas

• Automātiskā detaļu iekraušanas saskarne

• Automātiskais instrumentu mainītājs

• Slēgts mašīnas korpuss

• Mašīnas apgaismojums

• Pneimatiskās iekārtas

• Enerģijas uzraudzības sistēma

• Automātiskie mediju savienojumi

• Modulāra mašīnas konstrukcija

Papildu informācija

• Motora vārpsta 11 nomainīta 19. nedēļā 2024. gadā

• Motora vārpsta Nr. 12 nomainīta 24. nedēļā 2023. gadā
