➤ Pārdod lietotu DMG Mori Seiki CMX 800 V | gindumac.com

Rādīt oriģinālvalodā

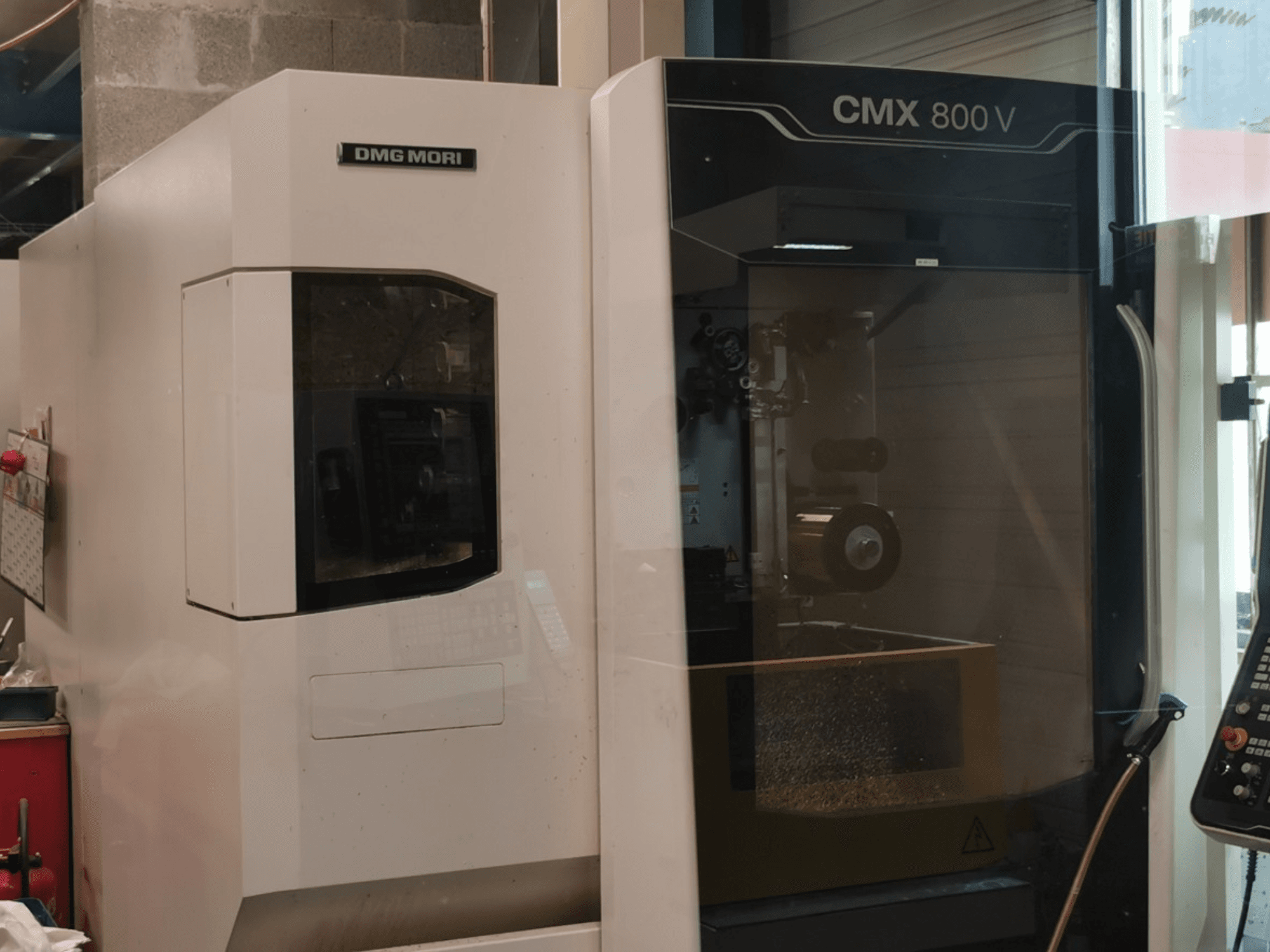

Šī 3-asu DMG Mori Seiki CMX 800 V mašīna ir ražota 2017. gadā. Tās pārvietošanās diapazons ir 800 mm pa X asi, 560 mm pa Y asi un 510 mm pa Z asi. Mašīna ir aprīkota ar izturīgu galdu, kura izmēri ir 1100 x 560 mm, un maksimālā galda slodze ir 800 kg. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet vertikālo apstrādes centru DMG Mori Seiki CMX 800 V. Sazinieties ar mums, lai uzzinātu vairāk.

Pārskats

zīmols: DMG Mori Seiki
gads: 2017
MODELIS: CMX 800 V
ražošanas stundu skaits: 5000
pielietojuma veids: Frezavimas
Atrašanās vieta: Šveice
iekārtas veids: Vertikālais apstrādes centrs
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - DMG Mori Seiki CMX 800 V

Vadības bloks

Vadības marka: HEIDENHAIN
Vadības modelis: TNC 620

Izmēri

Mašīnas augstums: 2935 mm
Mašīnas garums: 4800 mm
Mašīnas svars: 5400 kg
Mašīnas platums: 5500 mm
Galda garums: 560 mm
Galda slodze: 800 kg
Galda platums: 1100 mm

Kustība

Asu skaits: 3
X ass pārvietošanās: 800 mm
Y ass pārvietošanās: 560 mm
Z ass pārvietošanās: 510 mm

Tehniskās specifikācijas

Maks. instrumenta svars: 8 kg
Vārpstas jauda: 13 kW
Vārpstas ātrums: 12000 RPM
Kūļa izmērs: SK 40
Instrumentu staciju skaits: 30

Papildus informācija

- CNC vadības sistēma: HEIDENHAIN TNC 620 (SLIMline vadības panelis / MC 7420D dators un ekrāns + TE 715D tastatūra)

- Galda nostiprināšanas virsma: 1 100 x 560 mm

- Maksimālā galda slodze (centrā): 800 kg

- Galda iekraušanas augstums (no grīdas līdz augšējai malai): 850 mm

- T-veida rievas: 4 / 18H12 (attālums starp rievām: 100 mm; 1 atskaites rieva: 18H7)

- Vārpstas apgriezienu diapazons: 20 – 12 000 apgr./min.

- Vārpstas piedziņas jauda (40 % ED / 100 % ED): 13 kW / 9 kW

- Vārpstas griezes moments (40 % ED / 100 % ED): 82 Nm / 54 Nm

- Instrumenta konuss / savienojums: SK40 (DIN 69871 / DIN 69872 A/B forma ar izvelkamu tapu)

- Instrumenta fiksēšanas spēks: 10 kN (SK40 / BT40)

- Instrumentu magazīna ietilpība: 30 vietas (ķēdes tips)

- Maksimālais instrumenta diametrs (ar blakus esošiem instrumentiem): 80 mm

- Maksimālais instrumenta diametrs (ar brīviem blakus esošiem nodalījumiem): 125 mm

- Maksimālais instrumenta garums (no vārpstas gala): 300 mm

- Maksimālais instrumenta svars (automātiskā instrumentu maiņa): 8 kg

- Maksimālā kopējā magazīna slodze: 240 kg

- Padeves piedziņas: maiņstrāvas servodzinēji X, Y un Z asīs

- Ātrgaitas pārvietošanās ātrums (X / Y / Z): 30 / 30 / 30 m/min

- Padeves ātruma diapazons (X, Y, Z): līdz 20 000 mm/min

- Pozīcijas mērīšanas izšķirtspēja: 1 µm

- Pozicionēšanas nenoteiktība P (VDI/DGQ 3441): 6 µm

- Šķembu novadīšana: integrēts skrāpju konveijers (bande grattante, 220 L dzesēšanas šķidruma tvertne, 20 L/min sūknis pie 5 bar)

- Ārējā dzesēšanas šķidruma un gaisa padeve: ārējās regulējamas dzesēšanas šķidruma sprauslas un gaisa pūtējs (M25)

- Iekšējā tīrīšana: darba zonas skalošanas/skalošanas pistole (pistolet de rinçage)

- Manuālā ass pārvietošana: elektroniskais rokturis (HR 510FS)

- Piekļuve / drošības atļauja: DMG MORI SMARTkey elektroniskais režīma selektors

- Šķietamā jauda: 32 kVA

- Nominālais barošanas spriegums: 400 V AC ±10 % (3/N/PE)

- Tīkla frekvence: 50/60 Hz

- Vadības spriegums: 230 V maiņstrāva / 24 V līdzstrāva

- Pilnas slodzes strāva (In max): 52 A

- Galvenā drošinātāja strāva: 63 A

- Īsslēguma pārtraukšanas spēja (Ics): 0,63 kA

- Ierīces pamatmasa: apm. 5 400 kg

- Špānu konveijera svars: 500 kg

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.

** Standarta piegādes apjoms ietver tikai bāzes mašīnu. Piederumi un perifērijas iekārtas tiek nepārprotami apstiprināti tikai pirkšanas procesa laikā ar saistošām vienošanām.
