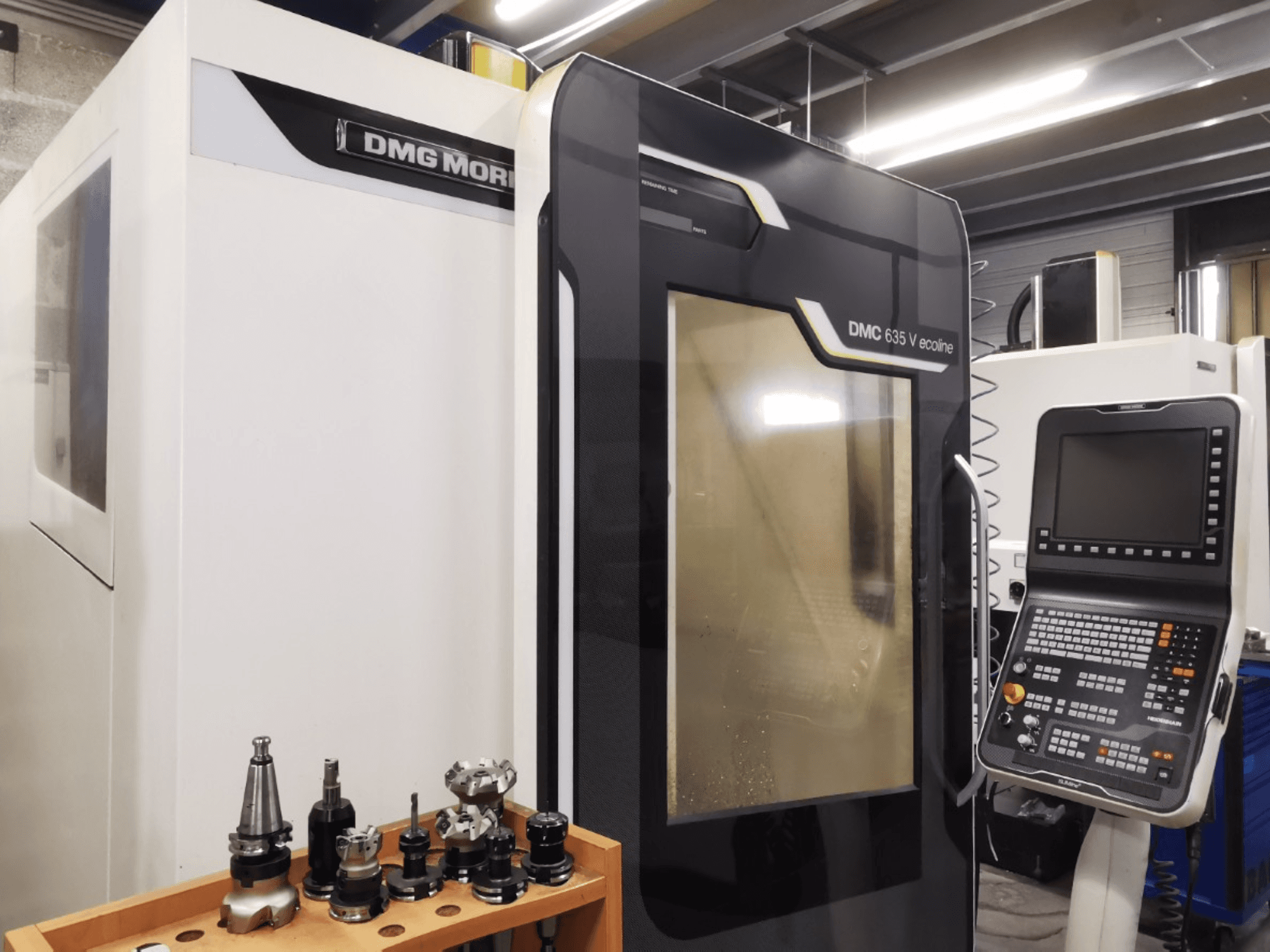

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Vadības sistēma: HEIDENHAIN TNC 620 (MC 7420D / TE 7150 tastatūra / SLIMline panelis)

- Asu skaits: 3 (X, Y, Z)

- X ass pārvietojums: 635 mm

- Y ass pārvietojums: 510 mm

- Z ass pārvietojums: 460 mm

- Galda nostiprināšanas virsma: 790 x 560 mm

- Maks. galda slodze (centrā): 600 kg

- Galda T-veida rievas: 4 / 14H12, attālums 100 mm (1 atskaites rieva 14H7)

- Galda augstums no grīdas: 720 mm

- Vārpstas apgriezienu diapazons: 20–12 000 apgr./min (1/min)

- Vārpstas piedziņas jauda (40 % ED / 100 % ED): 13 kW / 9 kW

- Vārpstas griezes moments (40 % ED / 100 % ED): 83 Nm / 57 Nm

- Instrumenta konuss / savienojums: SK40 (DIN 69871 / ISO 7388/2 A tips vai DIN 69872 A/B forma)

- Instrumenta fiksēšanas spēks: 8 kN

- Instrumentu magazīna ietilpība: 30 vietas

- Maks. instrumenta diametrs (blakus esošs tukšs / pilns): 130 mm / 80 mm

- Maks. instrumenta garums: 300 mm

- Maks. instrumenta svars: 6 kg (maks. kopējā instrumentu slodze magazīnā: 90 kg)

- Ātrgaitas pārvietošanās (X / Y / Z): 30 m/min

- Padeves ātrums (X / Y / Z): nepārtraukti programmējams līdz 20 000 mm/min

- Pozicionēšanas izšķirtspēja / nenoteiktība: 1 µm / 16 µm (VDI/DGQ 3441)

- Dzesēšanas šķidruma tvertnes tilpums: ~120 l

- Mašīnas svars: ~3 900 kg (3 950 kg ar 30 instrumentu magazīnu)

- Šķietamā jauda: 17 kVA

- Nominālā līnijas strāva (In max): 28 A

- Galvenā drošinātāja strāva: 35 A (īsslēguma izturība: 0,35 kA)

- Barošanas spriegums: 400 V maiņstrāva (3/N/PE), 50/60 Hz

- Vadības spriegums: 24 V DC / 230 V AC

- Pneimatiskā padeves spiediens: 5,5–8,0 bar (gaisa patēriņš: 30 m³/h bez izpūšanas; +20 m³/h nepārtraukti)

- Iekārtas izmēri (P x D x A): 1 880 mm (2 265 mm ar dzesēšanas šķidruma tvertni) x 2 441 mm x 2 742 mm (minimālais transportēšanas augstums: 2 330 mm)

- Nepieciešamā platība: 4 500 x 4 400 mm
